三相/六相微机继电保护测试仪

ULWJ-802/A/B及ULWJ-1200/A/B系列三相或六相继电保护测试仪是武汉优利克电力设备有限公司参照标准DL/T624-1997 《微机型继电保护试验装置技术条件》,广泛听取用户意见,总结目前国内同类产品优缺点,使用现代微电子技术和器件实现的一种新型微机继电保护测试仪。微机微机继电保护测试仪采用单机独立运行,亦可联接笔记本电脑运行的优秀机构。仪器采用DSP+FPGA结构,真16位DAC输出、内置新型模块式高保真线性大功率功放,8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统,功能强大。体积小、精度高。本微机继电保护测试仪既具有大型测试仪优越的性能、先进的功能,具有小型测试仪操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。

ULWJ-802/A/B三相继电保护测试仪具有标准的四相电压,三相电流输出,交流电压125V/相,交流电流40A/相。三相并联可达120A。ULWJ-1200/A/B六相继电保护测试仪具有标准的六相电压,六相电流输出,电压125V/相,电流30A/相。六相并联可达180A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,六相微机继电保护测试仪是变压器差功保护和备自投装置进行检测的理想仪器。

型号

工控微机型(ULWJ-802/ULWJ-802A/ULWJ-802B)三相继机继电保护测试仪
工控微机型(ULWJ-1200、ULWJ1200A)六相继机继电保护测试仪
单片机型(ULDJ-600)单相继电保护测试仪

标准

GB7261-2008,DL/T624-2010,DL/T1153-2012

别名

三相微机继电保护测试仪六相微机继电保护测试仪三相继电保护测试仪六相继电保护测试仪、三相继保仪、六相继保仪、微机继保仪、继电保护测试仪、继保测试仪

继电保护装置试验项目

根据国家电网发布的《继电保护试验装置校准规范》和《继电保护微机型试验装置技术条件》,对继电器及继电保护装置检定的内容包括:

1、交流电流电压的幅值、相位、频率的精度测试
2、直流电流电压的幅值精度测试
3、交流电流电压的幅频特性测试
4、交流电流电压的畸变率测试
5、交流电流电压的直流分量测试
6、直流电流电压的纹波测试
7、交流电流电压的谐波测试
8、交直流电流电压的响应时间测试测试
9、交流电流电压的同步性测试
10、交直流电流电压的带负载能力测试
11、合闸角精准度测试
12、毫秒计精度测试
13、开入开入量的一致性测试

微机继电保护测试仪功能

说明:武汉优利克电力设备有限公司专业生产单相、三相、六相微机继电保护测试仪,继电保护测试仪采用高效的嵌入式工控机、TFT显示屏、GPS同步、DSP+FPGA结构、16位DAC输出。

微机继电保护测试仪型号

说明:武汉优利克电力设备有限公司专业生产单相、三相、六相微机继电保护测试仪,三相继电保护测试仪型号ULWJ-802/A/B及六相继电保护测试仪型号ULWJ-1200/A/B。
【单相、三相、六相微机继电保护测试仪参数规格表如下:】

微机继电保护测试仪参数

说明:武汉优利克电力设备有限公司专业生产单相、三相、六相微机继电保护测试仪,继电保护测试仪技术参数仅供参考。实际参数以仪器为准。
三相微机继电保护测试仪三相微机继电保护测试仪工控机型
六相微机继电保护测试仪六相微机继电保护测试仪工控机型
单相继电保护测试仪单相继电保护测试仪单片机型
型号
ULWJ-802/A/B
ULWJ-1200/A/B
ULDJ-600
颜色
宝蓝、果绿、金属灰
宝蓝、果绿、金属灰
金属灰
操控
工控机(微机)
工控机(微机)
手动
系统
Windows XP
Windows XP
输出(I/U)
三相电流、四相电压
六相电流、六相电压
单相多组电流电压
显示方式
8.4寸、分辨率800×600、TFT真彩显示屏
8.4寸、分辨率800×600、TFT真彩显示屏
数码管显示
键盘鼠标
工业金属键盘和鼠标
工业金属键盘和鼠标
通信接口
USB 2.0接口
USB 2.0接口
试验对象
满足所有微机保护试验
满足所有微机保护试验
10kv综保试验
机箱
高档组合式铝合金机箱
高档组合式铝合金机箱
普通铝合金机箱
面板
304不锈钢面板
304不锈钢面板
环氧树脂面板
GPS(定制)
GPS同步卡
GPS同步卡
供电方式
AC 220V、50Hz
AC 220V、50Hz
AC 220V、50Hz
精度
0.2级、0.5级
0.2级、0.5级
1级

微机继电保护试验技术

说明:武汉优利克电力设备有限公司专业生产ULWJ-802/802A/802B三相微机继电保护测试仪、ULWJ-1200/1200A/1200B六相微机继电保护测试仪。

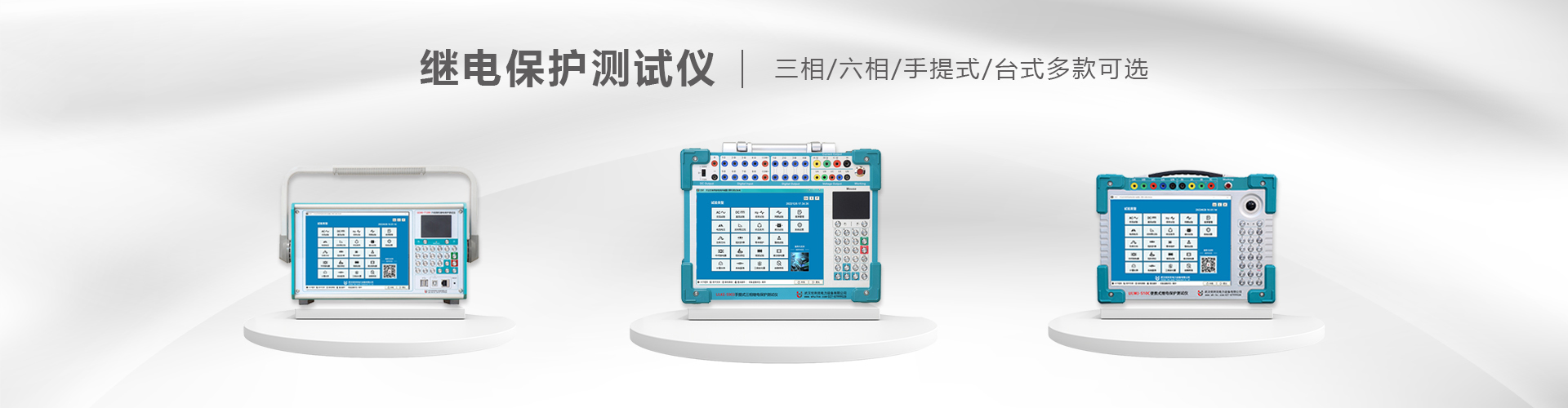

单相、三相、六相继电保护测试仪图片

说明:武汉优利克电力设备有限公司专业生产单相、三相、六相微机继电保护测试仪,未经公司授权严禁复制商用。

微机继电保护测试仪检定证书

说明:微机继电保护测试仪质量检测严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,以下为产品证书样本。

常见购买三相、六相微机继电保护测试仪用户问题

说明:介绍用户在购买优利克公司单相、三相、六相微机继电保护测试仪时常见问题解答。
