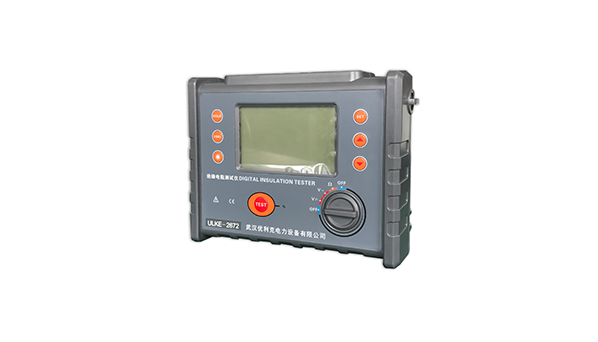

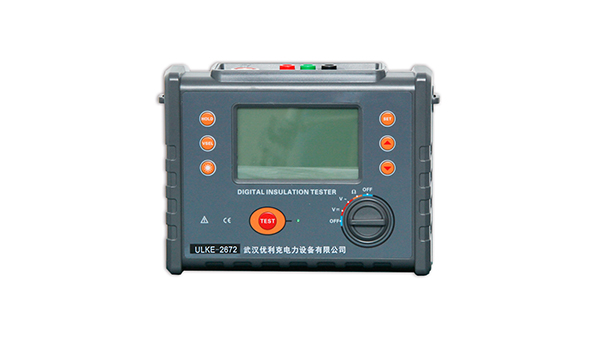

ULKE-2672

数字绝缘电阻测试仪

功能：

主要用于检查电气设备或电气线路对地及相间的绝缘电阻性能以保证这些设备工作正常

特征：

输出电压等级 250V，500V，1000V，2500V，5000V；内设等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效屏蔽

全国服务电话：177 6408 8618(同微信)/027-8799 9528

产品手册下载

性能与特征

1、ULKE-2672数字绝缘电阻测试仪(5000V)整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强
2、ULKE-2672数字绝缘电阻测试仪(5000V)具有防震、防尘、防潮结构，输出功率大，输出电压等级多

技术参数

量程及精度
测量功能	输出电压	测量范围	精度	分辨率
绝缘电阻	250V(±10%)	0～10MΩ	±3%rdg±5dgt	0.01MΩ
		10～100MΩ		0.1MΩ
		100～1000MΩ		1MΩ
		1G～10GΩ	±5%rdg±5dgt	0.01 GΩ
	500V(±10%)	0～10MΩ	±3%rdg±5dgt	0.01MΩ
		10～100MΩ		0.1MΩ
		100～1000MΩ		1MΩ
		1G～10GΩ	±5%rdg±5dgt	0.01 GΩ
	1000V(±10%)	0～10MΩ	±3%rdg±5dgt	0.01MΩ
		10～100MΩ		0.1MΩ
		100～1000MΩ		1MΩ
		1G～10GΩ	±5%rdg±5dgt	0.01 GΩ
	2500V(±10%)	0～20MΩ	±3%rdg±5dgt	0.01MΩ
		20～200MΩ		0.1MΩ
		200～2000MΩ		1MΩ
		20G～20GΩ	±5%rdg±5dgt	0.01 GΩ
	5000V(±10%)	0～2000MΩ	±3%rdg±5dgt	1MΩ
		2GΩ～20GΩ	±5%rdg±5dgt	0.01GΩ
		20GΩ～200GΩ	±20%rdg±10dgt	0.1GΩ
注：常用电气单位换算 1 TΩ（Tera ohm）=1000GΩ=1012Ω ， 1 GΩ（Giga ohm）=1000MΩ=109Ω ， 1 MΩ（Mega ohm）=1000KΩ=106Ω 。
测量功能	测量范围	精度	分辨率
直流电压	DC 0.0V～1000V	±1.5%rdg±3dgt	0.1V
交流电压	AC 0.0V～750V	±1.5%rdg±3dgt	0.1V

技术规格
功能	绝缘电阻测试,交流电压测试,直流电压测量
环境温度湿度	23℃±5℃，75%rh以下
电源	DC 9V 6节LR14干电池连续待机100小时以上
额定电压	250;500;1000;2500;5000
额定电压精度	±10%
输出短路电流	≥2mA
吸收比测量	有
极化指数测量	有
测量方式	直流压降法
测试电压	直流电压测量
最大容性负载	1uF以下均可操作
换档	全自动换档
背光	可控灰白色背光，适合昏暗场所使用
显示模式	4位超大LCD显示，灰白色背光
测量指示	测量中LED闪烁
LCD尺寸	108mm×65mm
仪表尺寸	长宽高：240mm×188mm×85mm

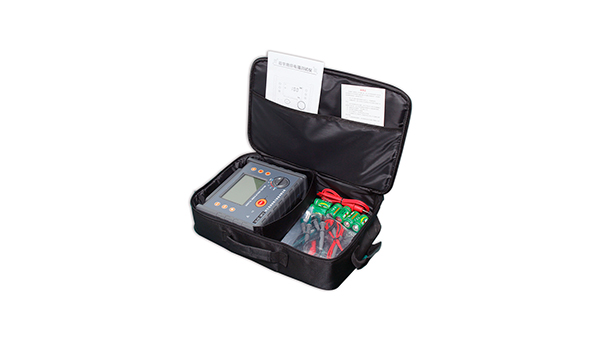

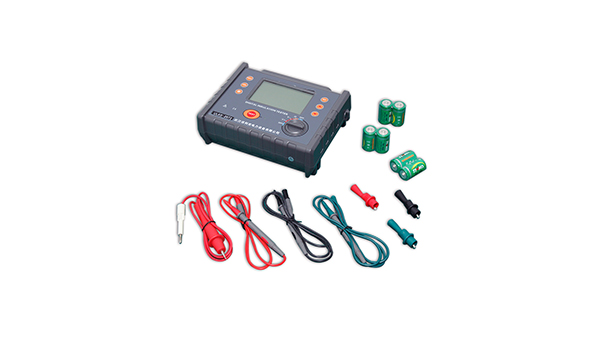

测试线	高压棒：红色1米测试线：黑色1米绿色1米各一条
测量时间	电压2次/秒、绝缘电阻7秒/次
线路电压	AC600V以下测量
数据存储	500组，“MEM”存储指示，显示“FULL”符号表示存储已满
数据查阅	查阅数据时“MR”符号指示
溢出显示	超量程溢出时“OL”符号指示
报警功能	测量值超过报警设定值时发出报警提示
电池电压	电池电压低符号显示，电池电压低时提醒及时更换电池
自动关机	“APO”指示，开机15分钟后自动关机
功耗	待机: 约40mA(背光关闭)
	开机开背光：约43mA
	测量：约75mA(背光关闭)
质量	仪表：1230g (含电池)
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
绝缘电阻	200MΩ以上(电路与外壳之间500V)
耐压	AC 5160V/rms(电路与外壳之间)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)
