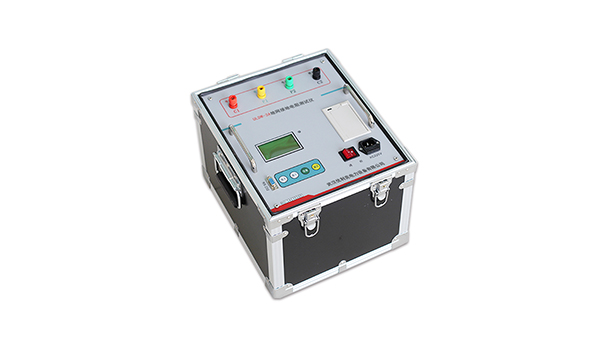

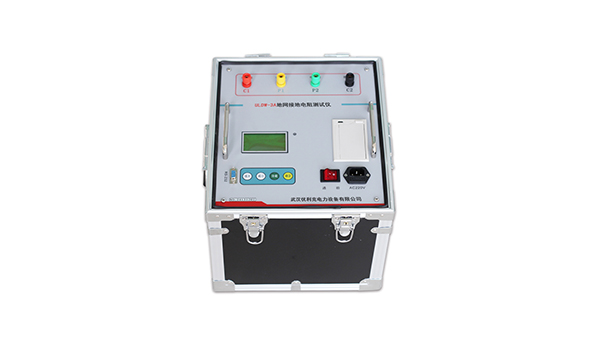

ULDW-3A

地网接地电阻测试仪

功能：

适用于电力部门，变电站等事业单位的电力大型地网接地电阻的检测试验

特征：

采用异频法测量及现代软硬件滤波技术；采用微机处理控制和信号处理

全国服务电话：177 6408 8618(同微信)/027-8799 9528

产品手册下载

性能与特征

1、地网接地电阻测试仪测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网。
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。

技术参数

测量范围	0～200Ω（含电流桩阻抗）
分辨率	0.001Ω
测量误差	±（读数×1％+0.005Ω）
最大输出电压	AC 400V (45Hz、55Hz，双频，正弦波)
最大输出电流	AC 3A (45Hz、55Hz，双频，正弦波)
电流输出档位	3/2.5/2/1.5/1A，每0.5A一档，共5档。
抗干扰能力	抗工频50Hz电压10V
测量线要求	电流线铜芯截面积≥1.5mm² ，电压线铜芯截面积≥1.0mm²
供电电源	AC 220V±10％，50Hz
长 × 宽 × 高（mm）	295×340×310
仪器重量	28kg
