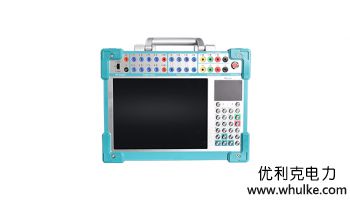

ULWJ-911

单相继电保护测试仪

功能：

二次保护装置校验、调试、试验

特征：

单相大电流输出，AC 100A/相，300V/相；小巧轻便，便于携带

全国服务电话：177 6408 8618(同微信)/027-8799 9528

产品手册下载

性能与特征

1．满足现场所有试验要求。本仪器具有单相电压，单相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验
2．各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准
3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等
4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃
5．配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作
6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度
7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定
8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用
9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法
10.具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验
11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用
12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性

技术参数

1、交流电流源
电流输出（有效值）	0--100A/相，精度：0.5% ±5mA
电流长时间允许工作值(有效值)	10A
最大输出功率	800VA
频率范围	0--1000Hz，精度0.01Hz
谐波模拟输出	0-25A
谐波次数	2--20次
相位	0--360°，精度0.1°
2、直流电流源
直流电流输出	0--±10A/相，精度：0.5% ±5mA
3、交流电压源
电压输出（有效值）	0--300V/相，精度：0.5% ±5mV
电压输出功率	30VA
频率范围	0--1000Hz，精度：0.001Hz
谐波次数	2--20次
相位	0--360°，精度：0.1°
4、直流电压源
电压输出幅值	0--±350V，精度：0.5% ±5mV
电压输出功率	20VA
5、开关量端子
开关量输入端子	8 对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号有源接点：0-250V DC
开关量输出端子	4 对，空接点，遮断容量：110V/2A，220V/1A
6、其他
时间范围	1ms--9999s，测量精度：1ms
体积重量	体积 338 (mm)×168 (mm)×305 (mm)，约12Kg
电源	AC220V±10%，50Hz，10A
