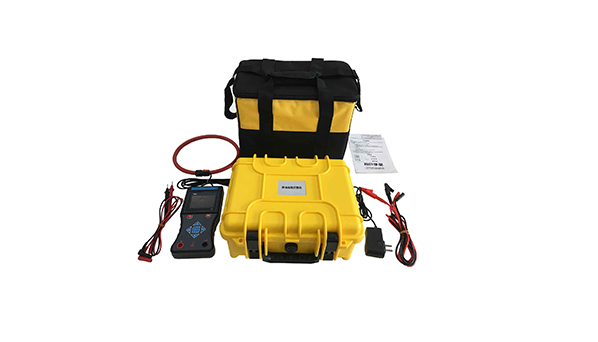

ULDL-S

电缆识别仪

功能:

某一特定电缆从一束电缆中识别出来的专用仪器

特征:

首家采用工控嵌入式计算机平台系统;可测试电缆走向及埋设深度

全国服务电话:027-87999528

性能与特征

1、电缆识别仪采用工控嵌入式计算机平台系统,整套系统锂电供电、便于携带、方便测试。
2、采用12.1英寸大屏幕触摸系统,全电脑windows操作平台集成化软件,彻底告别电缆仪单片机时代,配有电缆故障测试软件。
3、采用最新的USB通信接口,采集信号稳定,主机自动选择采样频率,既能提高测试精度,又能满足不同长度电缆的测试要求。
4、软件实现故障手动卡位,距离自动显示,双游标移动可精确到0.15米,提高了测试精度。
5、强大的波形处理功能和网络服务功能,测试的波形可任意压缩、扩展,同屏随机显示两个更接近标准的波形供你准确比较分析,减少误差。
6、选配一款无线上网卡,可实现随时随地无线上网的技术服务,给用户现场测试提供及时、准确波形分析和指导,似专家指导,使您无忧工作。
7、关键的精确定点仪部分,仿制德国技术,直接数字显示测试者离故障点距离,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障。
8、最新研制智能组合式采样器,取代了烦琐的现场接线,具有波形直观,容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。
9、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
10、可测量长度已知的任何电缆中电波传播的速度。
11、可测试电缆走向及埋设深度。

技术参数

基准条件和工作条件
影响量
基准条件
工作条件
备注
环境温度
23℃±1℃
-10℃~40℃
/
环境湿渡
40%~60%
<80%
/
被测电压频率
50Hz±1Hz
45Hz~70Hz
/
接收机工作电压
7.4V±0.5V
7.4V±1V
/
发射机工作电压
11.1V±0.5V
11.1V±1.5V
/
外电场、磁场
应避免
被测电缆位置
被测电缆处于柔性线圈的近似几何中心位置
发射机规格
功    能
产生脉冲编码电流信号;显示剩余电池电压
电    源
11.1V大容量可充锂电池,充满电连续工作约8小时
显示模式
超大LCD实时显示剩余电池电压
脉冲电压
500V
脉冲电流
最大30A(取决于回路电阻的大小)
脉冲频率
1次/秒
脉冲宽度
2ms
发射信号
棒图动态显示发射信号
测试线长
5米,带鳄鱼夹,红黑各1条
工作温度
-10℃~40℃
存储条件
-20℃~50℃,≤95%RH, 无结露
背光控制
有,白色背光灯
尺    寸
320mm×275mm×145mm
LCD尺寸
128mm×75mm
LCD显示域
124mm×67mm
仪表质量
发射机:2.5kg
总质量:3.3 kg(含接收机
外包装尺寸
长宽高400mm×245mm×335mm
电池电量
当电池电压低于9.65V时,电池电压低符号显示,提醒给电池充电;低于9.5V时,设备自动关机
充 电 器
12.6V DC充电器
充电接口
圆形充电接口,DC标识
抗    压
发射机采用一体化专用工具箱式设计,箱体能承受约200kg的压力
耐    压
AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性
IEC61326(EMC)
参考安规
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)
接收机规格
功    能
电缆识别(识别并解码脉冲电流信号);交流电压测量。
电    源
7.4V大容量可充锂电池,USB充电接口,充满电连续工作约8小时
额定电流
额定电流
显示模式
3.5寸真彩液晶屏显示,彩色电子表盘指示
电缆识别成功
绿色光栅顺时针动态指示
非目标电缆
红橙色光栅逆时针动态指示
接收几尺寸
长宽厚207mm×101mm×45mm
柔性线圈
长约630mm,线径6 mm或12.5mm
线圈内径
φ200mm
引线长度
柔性线圈引线长度:2m
电压测试线
长1m (红黑各1条)
检测范围
线圈可检测回路电阻为0Ω~2kΩ的脉冲信号;检测回路电阻为2kΩ时,需保证发射机电池电量为10V以上
电压量程
AC 0.01V~600V(50Hz/60Hz)
电压精度
±1%±1dgt
识别信号
彩色光栅动态显示信号强度
检测速率
约1次/秒
增益调节
5级,按左右箭头键调节信号放大倍数,指针处于电子表盘的中间到三分之二处最佳。
背光控制
按上下箭头键可以调节LCD背光亮度
自动关机
开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压
当电池电压低于6.5V时,电池电压低符号显示,提醒给电池充电。
充 电 器
9V DC充电器
充电接口
USB充电接口
工作温湿度
-10℃~40℃;80%Rh以下。
存放温湿度
-10℃~50℃,≤95%RH, 无结露。
接收机质量
接收机:370g(带电池)
电流钳
172g
绝    缘
仪表线路与护套外壳之间≥100MΩ
适合安规
IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2。

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
