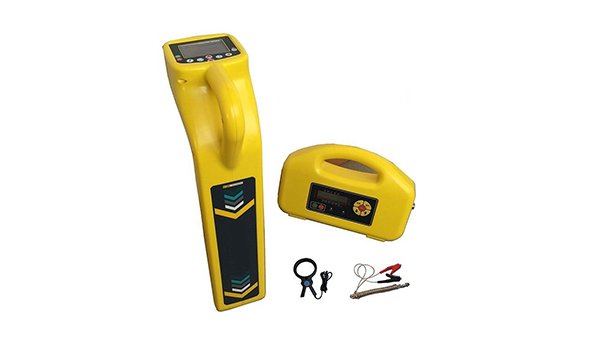

优利克电力 产品中心 线路/电缆试验设备 ULGX-6018地下管线探测仪
ULGX-6018

地下管线探测仪

功能:

用于电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域

特征:

定位精度高;测深方法多

全国服务电话:027-87999528

性能与特征

(一)地下管线探测仪功能多
1、发射机功能:具有感应法、直接法和夹钳法三种信号施加模式,适合不同场合需要。
2、接收机功能:用于对地下管道、电缆的位置、走向、埋深及管中电流测量。
3、左右定位箭头指示目标管线位置,定位快速、精确;前后箭头和dB值指示防腐层破损点的位置及大小。
4、具有背光功能,适合夜间抢险使用。
5、GPS地理定位功能,管道走向自动成图。
6、专业数据分析软件,检测报告自动生成。
7、6018接收机特有功能:用于故障(管道故障是指外防腐层破损,电缆故障是指外护层损坏)定位,检测地下管线的绝缘破损情况。
8、电流测量:测量发射机施加到被测管线上的电流。
9、万用表功能:可测量输出电压、线路电压、线路电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。
10、外置感应式夹钳:适合检测电缆时无法直连施加信号的场所
(二)定位精度高
多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式),可相互验证,确保管线定位的精确度。
1、极大值法:可用峰值模式、宽峰模式、峰值箭头模式测定水平分量或水平梯度的变化,;据其最大值的位置来定位;
2、极小值法:用谷值模式,通过测定垂直分量的变化,据其最小值的位置来定位。
(三)测深方法多
具有多种测深方法可任意可选,并可相互验证。
1、双水平线圈直读法;
2、单水平线圈80%法、50%法;
3、45度法。
(四)抗干扰性强
1、观测参数多:既可测水平分量、垂直分量又可测水平梯度。
2、发射功率大:发射机输出功率达10W且连续可调,根据需要任意选择。
3、工作频率多:
发射机频率:128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
接收机频率:无线电、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。(型号不同,频率稍有不同)
根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。
(五)操作简便
1、直观:采用图形显示器,能够持续、实时显示检测过程中各种参数及信号强弱情况。
2、自动:测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度,使测量信号达到最佳,测深完毕自动恢复到测深前的工作模式。
(六)连续工作时间长,使用成本低
发射机配备了大容量锂电池组,一次充电,可满足外业探测一个工作日供电需要,;并可循环使用,大大降低了检测成本。
(七)发射机交直流两用
正常情况下,如果发射机电池电量充足,就使用仪器内置的电池组供电。如果在使用过程中,发射机电池电量不足了,但检测任务又没有完成,则可以直接外接专用的电源适配器,仪器即可正常使用,而不必等仪器充足电再使用。

技术参数

接收机
定位精度
深度的±5%
深度测量精度
深度的±5%(无邻近管线干扰)
电流测量精度
实际电流的±5%
深度测量范围
<6米
工作模式
谷值法、峰值法、宽峰法、峰值箭头法
工作频率
无线电、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz(工作频率根据产品的规格型号不同而略有差异)
工作温度
-20℃~+50℃
电    池
7.4V锂电
外形尺寸
595mm×136mm×238mm
重    量
1.6Kg(包括电池)
发射机
输出功率
10W
工作频率
128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz(工作频率根据产品的规格型号不同而略有差异)
工作模式
直连、感应和夹钳三种模式自动转换
电    池
14.8V内置锂电池组
工作温度
-20℃~+50℃
外形尺寸
348mm×228mm×84mm
重    量
2.5Kg(包括电池)

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
