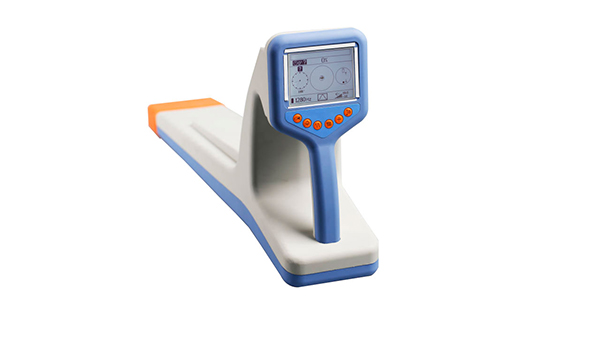

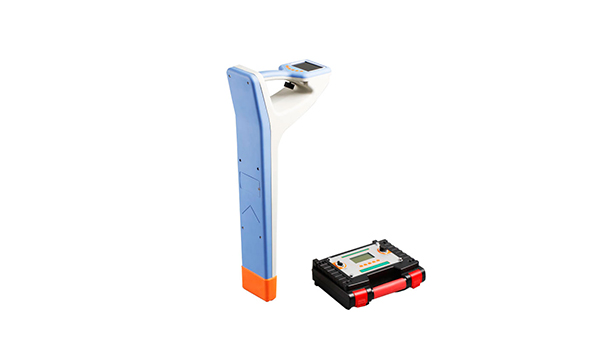

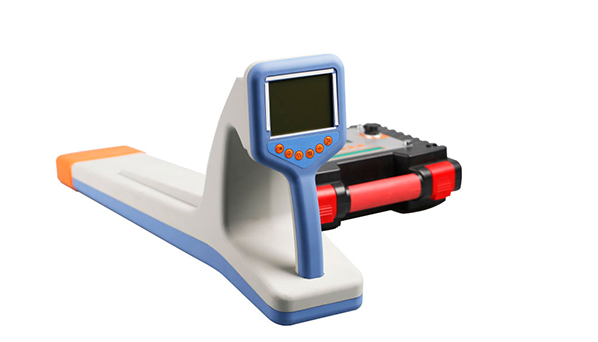

优利克电力 产品中心 线路/电缆试验设备 ULGX-9018智能管线探测仪(高端)
ULGX-9018

智能管线探测仪(高端)

功能:

可用于金属管线、地下电缆的路径探测、管线普查和深度测量

特征:

内置大容量锂离子电池组;机壳坚固、质轻便携。

全国服务电话:027-87999528

性能与特征

1、智能管线探测仪罗盘显示:直观显示管线位置。
2、左右指示:左右箭头显示管线位置。
3、跟踪正误提示:部分频率下,实时测量管线电流方向,实现跟踪正误提示,排除临线干扰。
4、实时进行深度和电流测量。
5、历史曲线显示:直观显示信号变化情况。
6、唯一性鉴别:卡钳(选配件)鉴别可明确给出鉴别结果,听诊器(选配件)鉴别在不方便使用卡钳时使用。
7、接地故障查找:使用A字架(选配件)可定位管线的对地绝缘破损点,无须调零,箭头指示故障点方向。
8、全数字化高精度采样及处理,接收通频带极窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。
9、多种探测频率:主动探测和被动探测。
10、发射机多种信号输出方式:直连输出、卡钳耦合、辐射感应。
11、发射机大功率输出,输出多档可调,自动阻抗匹配,全自动保护。
12、内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机。
13、机壳坚固、质轻便携。

技术参数

发射机
输出方式
直连输出、辐射感应、卡钳耦合(选配)
输出频率
640Hz(复合频率)、1280Hz(复合频率)、10kHz、33kHz、83kHz
输出功率
最大10W,10档可调,自动阻抗匹配
直连输出电压
最高150Vpp
过载和短路保护

人机界面
128×64点阵液晶显示器
内置电池
4节18650锂离子电池,标称7.4V,6.8Ah
接收机
输入方式
内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)
接收频率
主动探测频率:640Hz、1280Hz、10kHz、33kHz、83kHz。
工频被动探测频率:50Hz/60Hz和250Hz/300Hz(用户可配置)。
射频被动探测频段:中心频率分别为10kHz、33kHz、83kHz。
管线探测模式
宽峰法、窄峰法、音谷法
电缆鉴别模式
接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别
人机界面
320×240点阵液晶显示器
内置电池
2节18650锂离子电池,标称7.4V,3.4Ah
其他
体积
发射机270×220×85mm,接收机700×270×120mm
质量
发射机2.2kg,接收机2.2kg
充电器
输入AC100~240V,50/60Hz,输出DC8.4V,2A
使用条件
温度:-10℃-40℃,湿度5-90%RH,海拔<4500m

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
