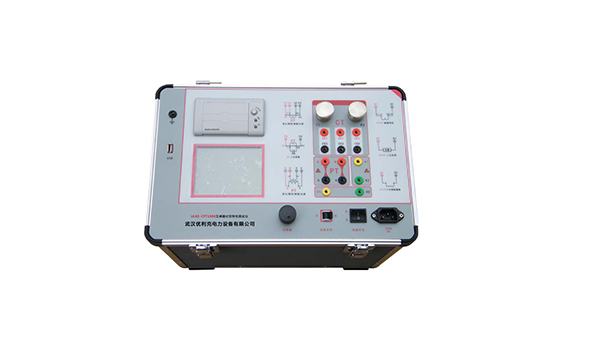

ULKE-CPT1000

互感器伏安特性测试仪

功能：

用于对保护类、计量类CT/PT进行自动测试

特征：

1000A/2500V输出；精准稳定性高

全国服务电话：177 6408 8618(同微信)/027-8799 9528

产品手册下载

性能与特征

1、互感器伏安特性测试仪支持检测CT和PT、单机输出电压0-2500V，电流0-1000A。

2、满足 GB1207、GB1208等规程要求。

3、无需外接其它辅助设备，单机即可完成所有检测项目。

4、自带微型快速打印机、可直接现场打印测试结果。

5、采用智能控制器，操作简单。

6、大屏幕液晶，图形化显示接口。

7、按规程自动给出CT/PT（励磁）拐点值。

8、自动给出5%和10%误差曲线.

9、可保存3000组测试资料，掉电后不丢失.

10、支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告。

11、小巧轻便≤22Kg，非常利于现场测试.

技术参数

项目		参数
型号		ULKE-CPT1000
工作电源		AC220V±10% 、50Hz
设备输出		0～2500Vrms， 5Arms（20A峰值）
大电流输出		0～1000A
励磁精度		≤0.5%（0.2%读数+0.3%量程）
二次绕组电阻测量	范围	0.1～300Ω
二次绕组电阻测量	精度	≤0.5%（0.2%读数+0.3%量程）
二次实际负荷测量	范围	5～1000VA
二次实际负荷测量	精度	≤0.5%（0.2%读数+0.3%量程）±0.1VA
相位测量（角差）	精度	±4min
相位测量（角差）	分辨率	0.1min
比差	精度	≤0.05%
CT 变比测量	范围	≤25000A/5A（5000A/1A）
CT 变比测量	精度	≤0.5%
PT 变比测量	范围	1～500KV
PT 变比测量	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：400mm × 250mm × 250mm ，重量：≤22Kg

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
