优利克电力 产品中心 继电保护/互感器测试设备 ULKE-S1200手提式六相继电保护测试仪

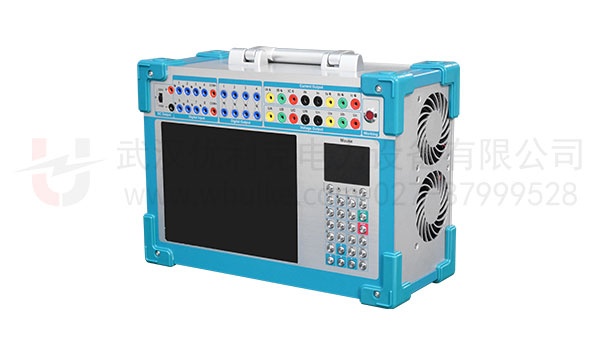

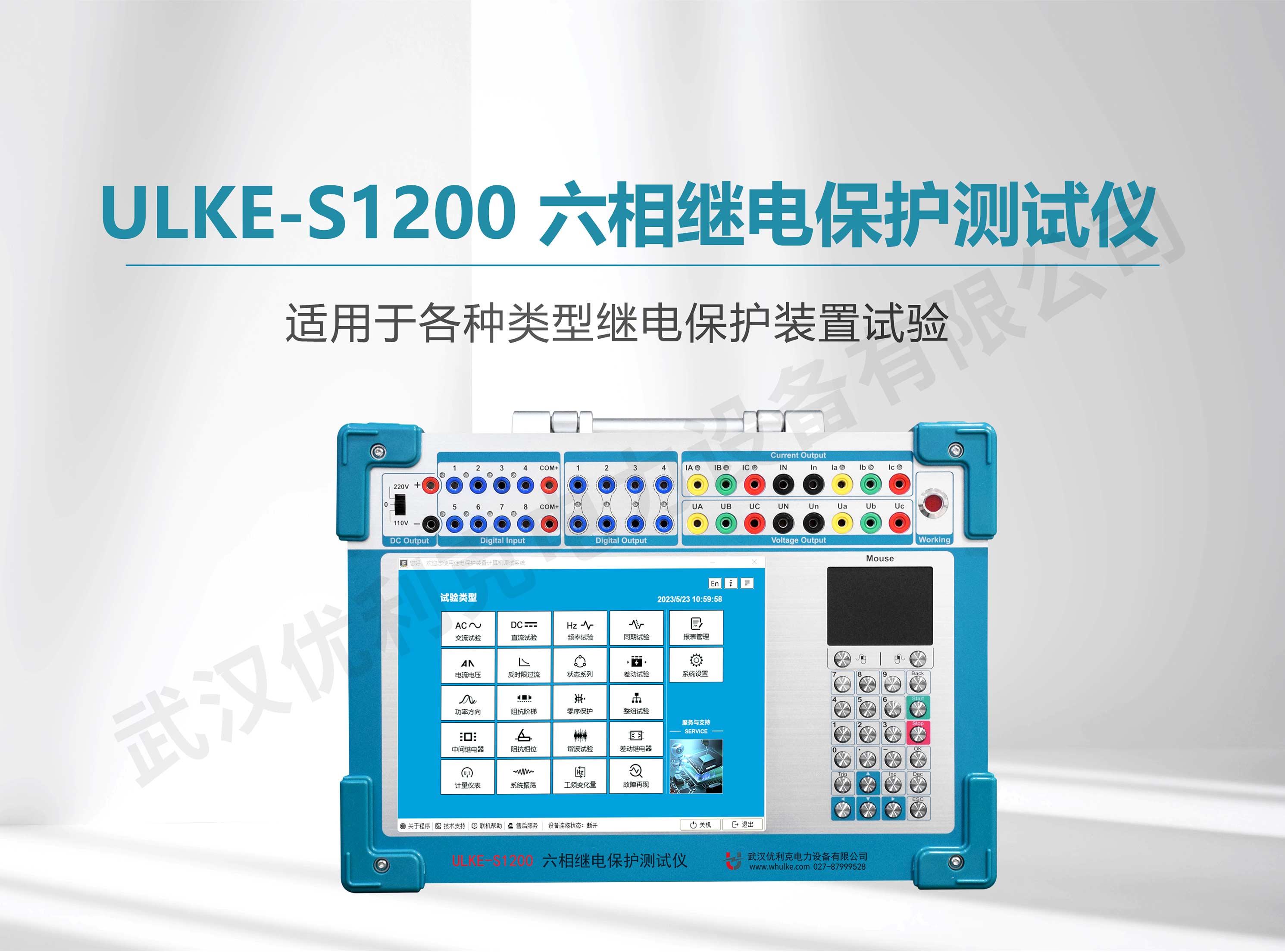

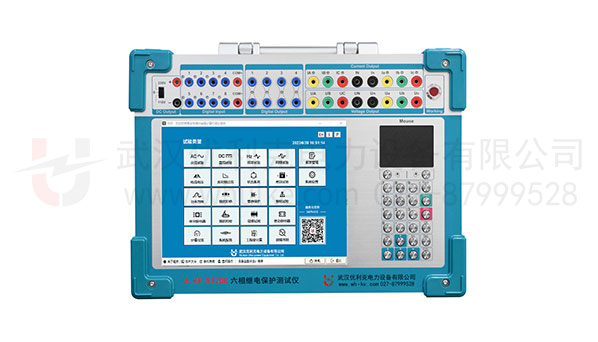

ULKE-S1200

手提式六相继电保护测试仪

功能:

二次保护装置校验、调试、试验

特征:

手提式,6相电压6相电流;适用于各种类型继电保护装置试验

全国服务电话:153 7754 9268(同微信)/027-8799 9528

性能与特征

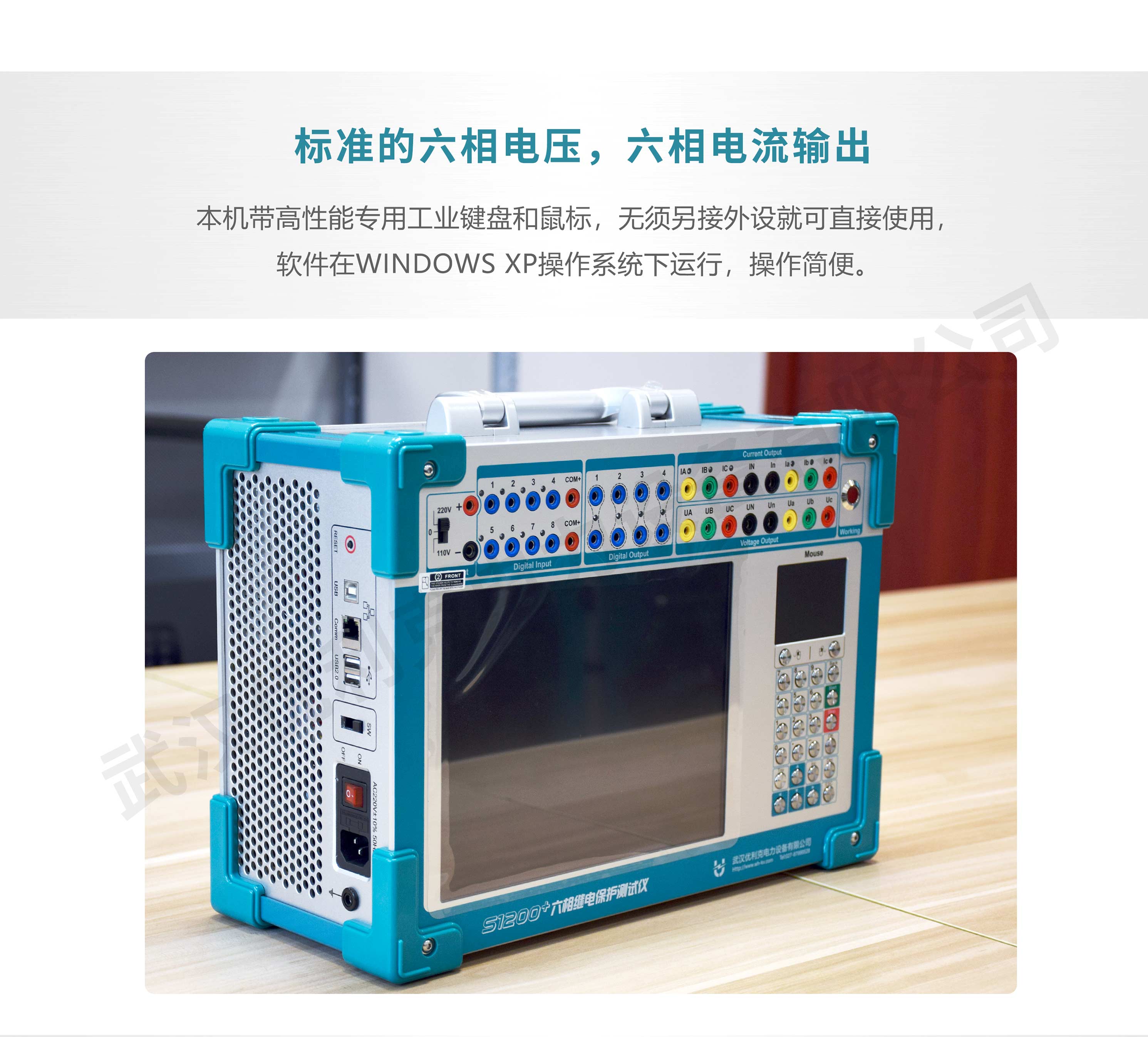

1、六相继电保护测试仪满足现场所有试验要求。本仪器具有标准的六相电压,六相电流输出,电压120V/相,电流30A/相。六相并联可达180A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。
2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

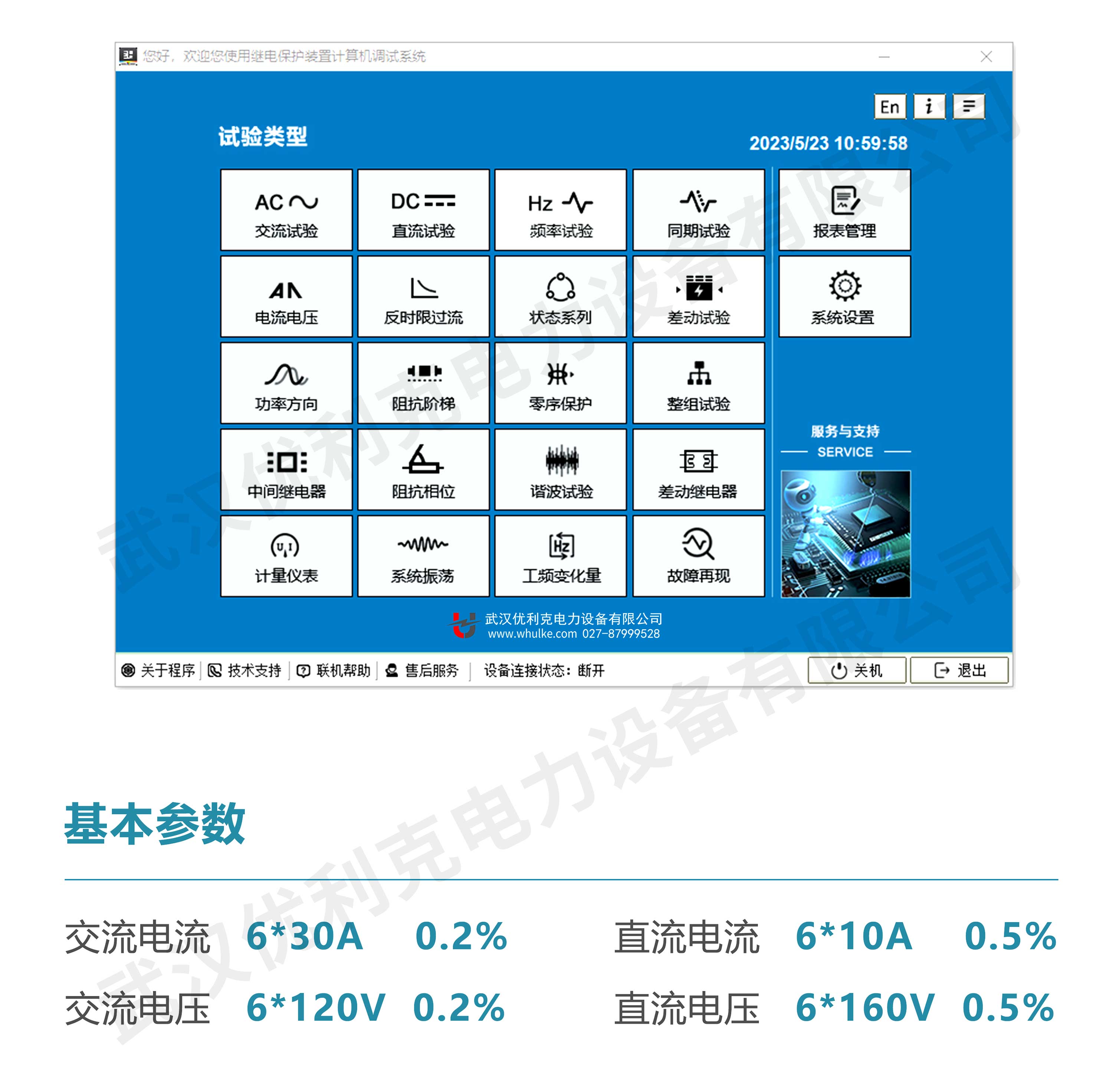

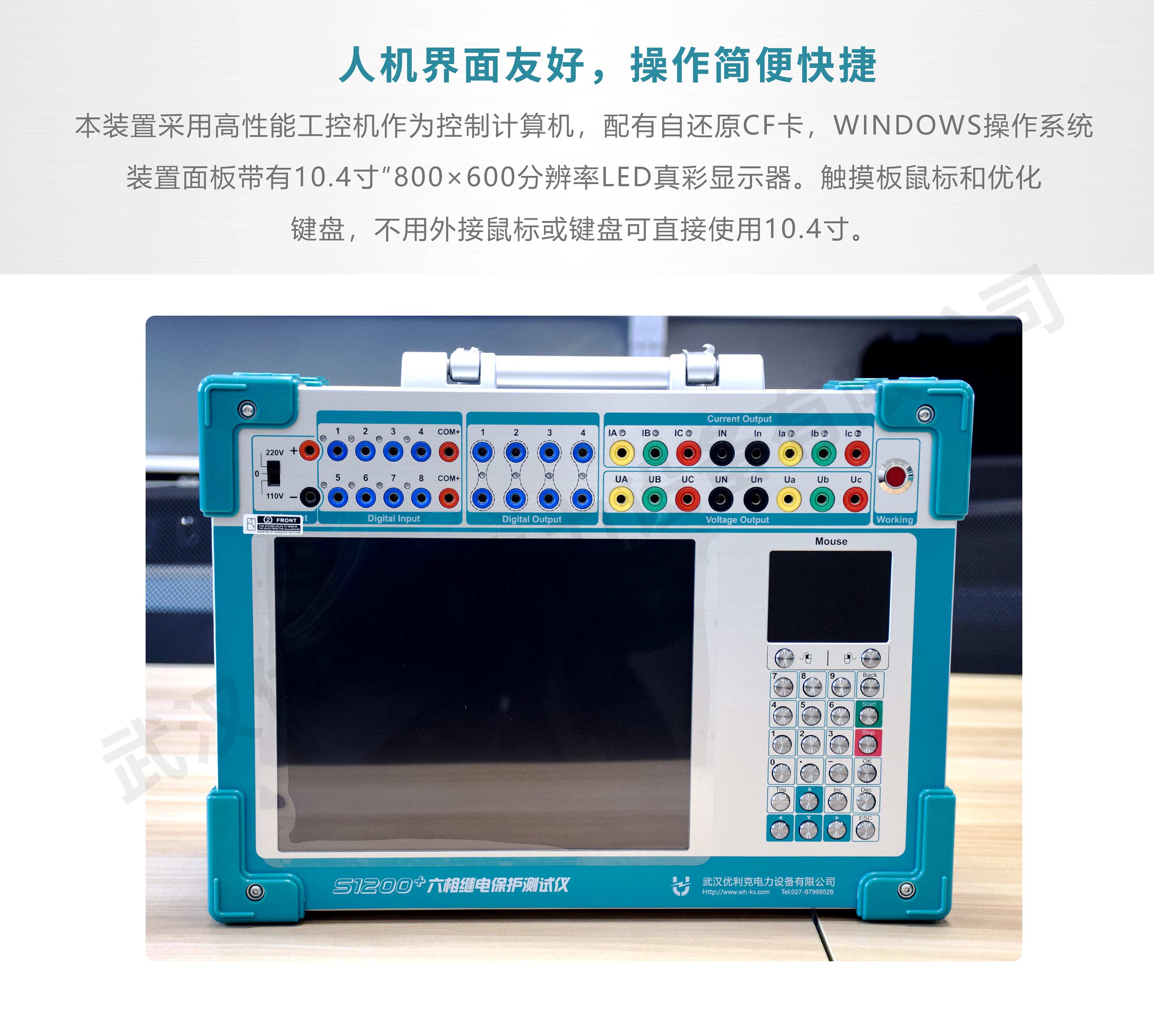

3、经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。
4、本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。
5、配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。
7、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。
8、采用USB接口直接和PC机通讯,无须任何转接线,方便使用。
9、可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。
10、具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过网口与PC机相连,实现两台测试仪异地进行同步对调试验。

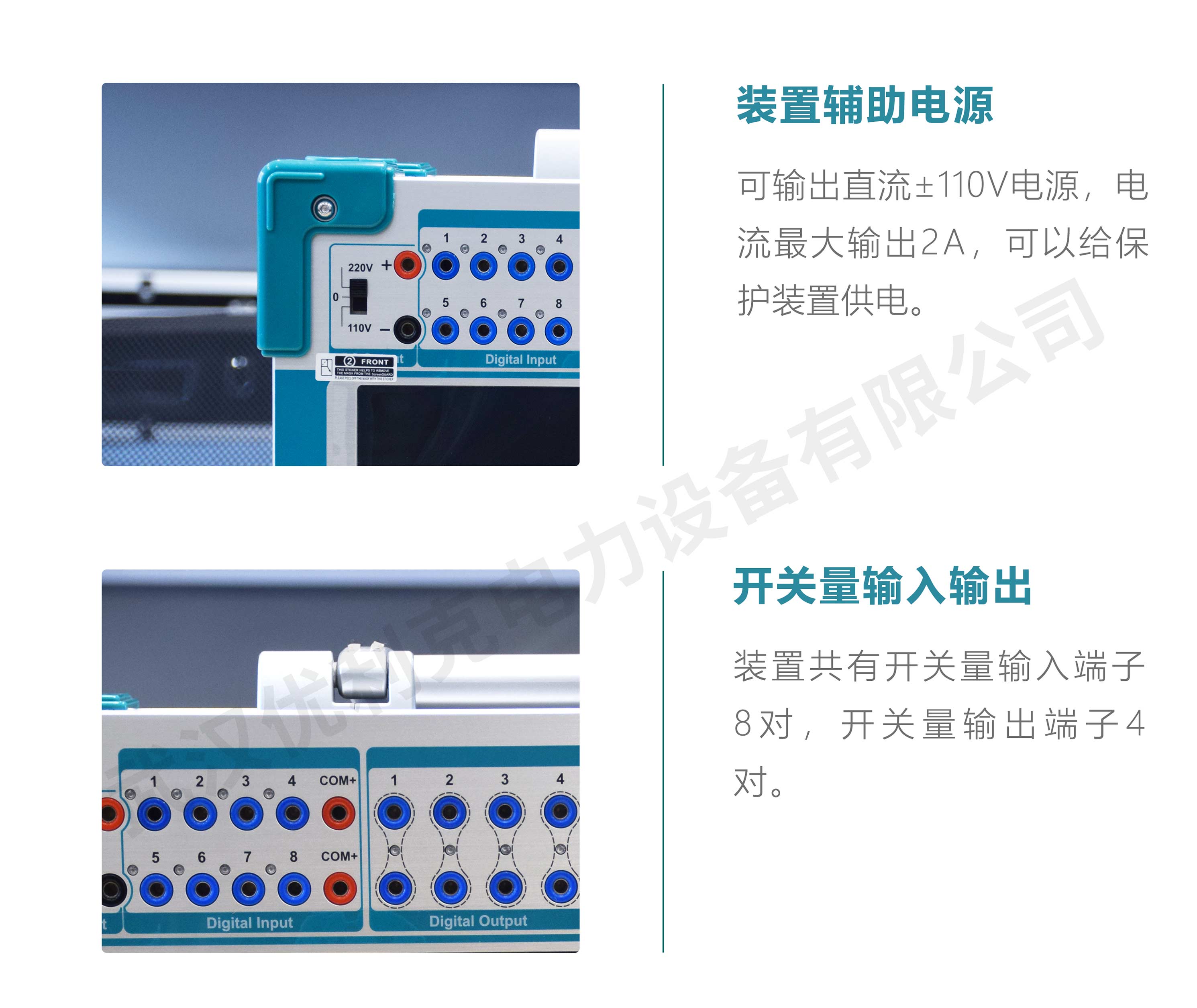

11、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。
12、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

技术参数

1.交流电流源
单相电流输出(有效值) 0--30A/相,精度:0.2%  ±5mA
三相并联输出(有效值) 0--180A/六相,同相位并联输出
相电流长时间允许工作值(有效值) 10A
每相最大输出功率 320VA
三相并联电流最大输出功率 1000VA
三并电流最大输出允许工作时间 10s
频率范围 0~1000Hz,精度0.001Hz
谐波次数 2~20次
相位 0~360°,精度0.1°
2.直流电流源
直流电流输出 0--±10A/相,精度:0.5% ±5mA
3.交流电流源
单相电压输出(有效值) 0--120V/相,精度:0.2% ±5mV
线电压输出(有效值) 0--240V
相电压/线电压输出功率 75VA/100VA
频率范围 0--1000Hz,精度:0.001Hz
谐波次数 2--20 次
相位 0--360°,精度:0.1°
4.直流电压源
单相电压输出幅值 0--±160V,精度:0.5% ±5mV
线电压输出幅值 0--±320V
相电压/线电压输出功率 90VA/180VA
5.开关量端子
开关量输入端子 8 对
空接点 1--20mA,24V 装置内部有源输出
电位翻转

无源接点:低阻短接信号 有源接点:0-250V DC

开关量输出端子 4 对,空接点,遮断容量:110V/2A,220V/1A
6.其他
时间范围 1ms--9999s,测量精度:1ms
体积重量 体积 380 (mm)×157 (mm)×267(mm),约15Kg
电源 AC220V±10%,50Hz,10A
                                                                                                                                                                                                                     7.交流电流工作时间
10A≥工作电流 工作时间>60分钟
工作时间>60分钟 工作时间>70S
30A≥工作电流≥20A 工作时间>15S
工作电流≥30A 工作时间>5S




生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
