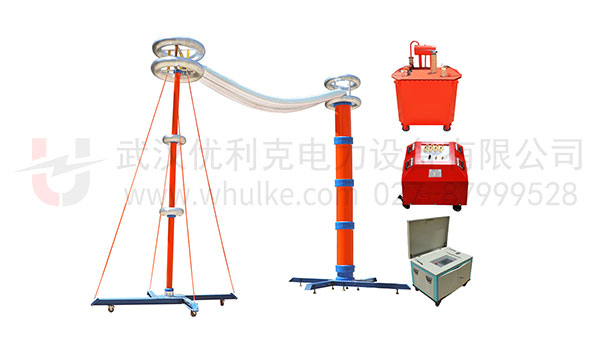

优利克电力 产品中心 串联谐振试验装置 BPXZ变频串联谐振试验装置
BPXZ

变频串联谐振试验装置

功能:

采用变频方式检查电缆、GIS、变压器、母线交流作用下的绝缘性

特征:

30~310Hz可变频;纯铜导线,负载更强

全国服务电话:153 7754 9268(同微信)/027-8799 9528

简介

  目前在国际和国内已有越来越多的交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因,仍沿袭使用直流耐压的试验方法。近年来国际、国内的很多研究机构的研究成果表明直流试验对交联聚乙烯电缆有不同程度的损害。有的研究观点认为结构具有存储积累单极性残余电荷的能力,当在直流试验后,如不能有效的释放掉直流残余电荷,投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。国内一些研究机构认为,交联聚乙烯电缆的直流耐压试验中,由于空间电荷效应,绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿,也会引起绝缘的严重损伤。其次,由于施加的直流电压场强分布与运行的交流电压场强分布不同。直流试验也不能真实模拟运行状态下电缆承受的过电压,并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。因此,使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。同时,各种大型变压器的交流耐压试验,火力及水力发电机的交流耐压实验也定期进行。这些设备的试验要求的试验设备容量大,通常情况下采用谐振的办法进行试验,但必须是在工频条件下或等效工频条件下进行。等效工频条件一般采用45-65Hz 的频率范围,但很多试验单位要求50Hz试验电源对这类设备进行交流耐压试验。

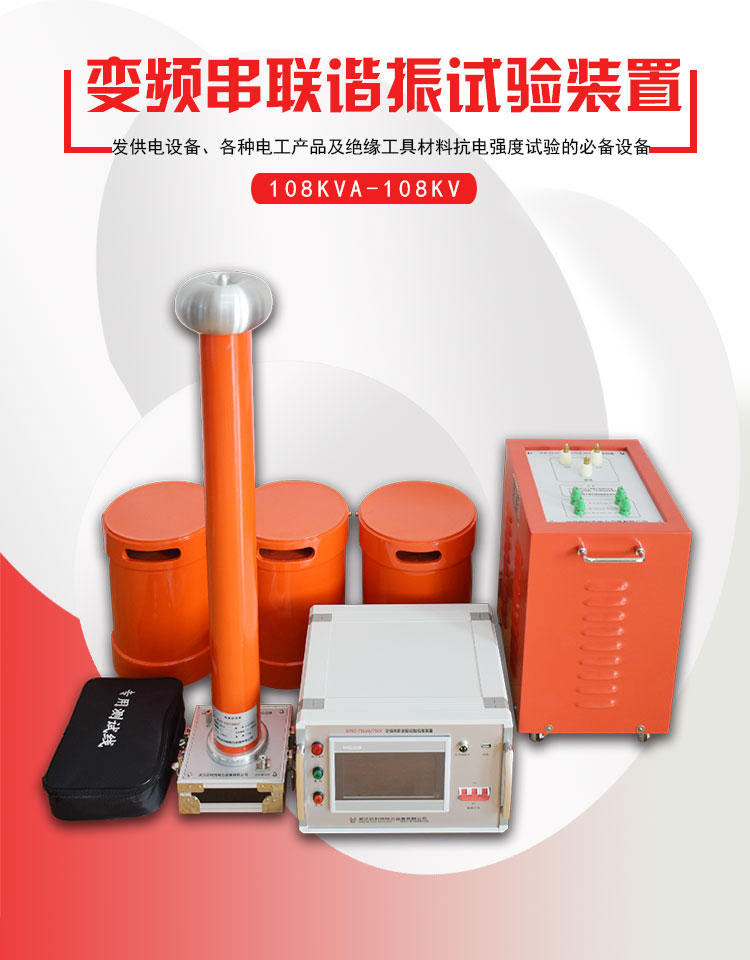

       电力系列BPXZ 变频串联谐振试验装置介绍主要用于10kV、35kV、110kV的交联橡塑电力电缆,66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验,水力和火力发电机或电力变压器等的工频交流耐压试验。其基本原理是采用可调节(30--300Hz)串联谐振试验设备与被试品电容谐振产生交流试验电压。由于电缆的电容量较大,采用传统的工频试验变压器很笨重、庞大、且大电流的工作电源现场不易取得,因此一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显著降低,重量减轻,便于使用和运输。初期多采用调感式串联谐振设备(50Hz),但存在自动化程度差、噪音大等缺点。因此现在大多采用变频谐振,可以得到更高的品质因数(Q 值),并具有自动调谐、多重保护、以及降低噪音、灵活的组合方式、单件重量轻等优点。

主要特点

1. 调频及功率元件使用最先进的日本进口的优质元器件;

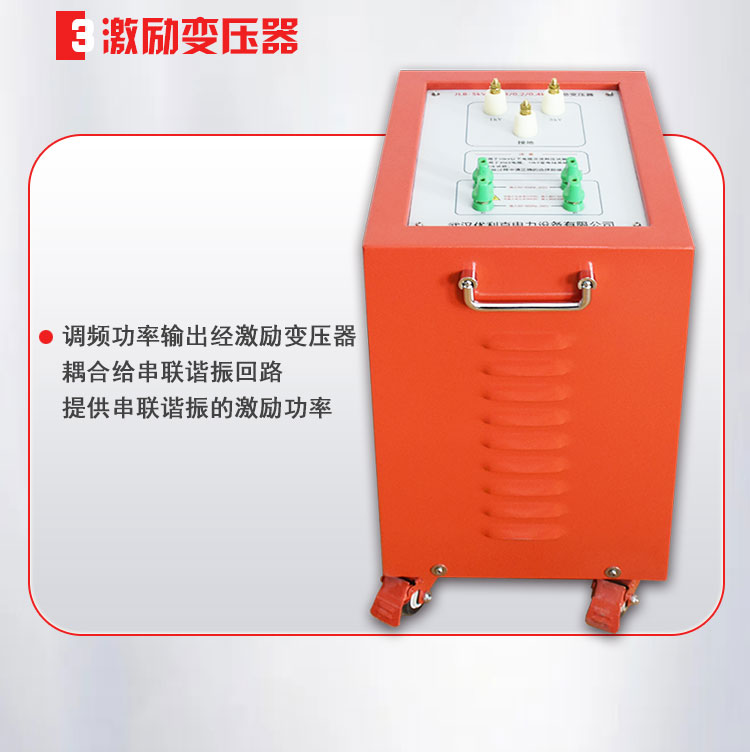

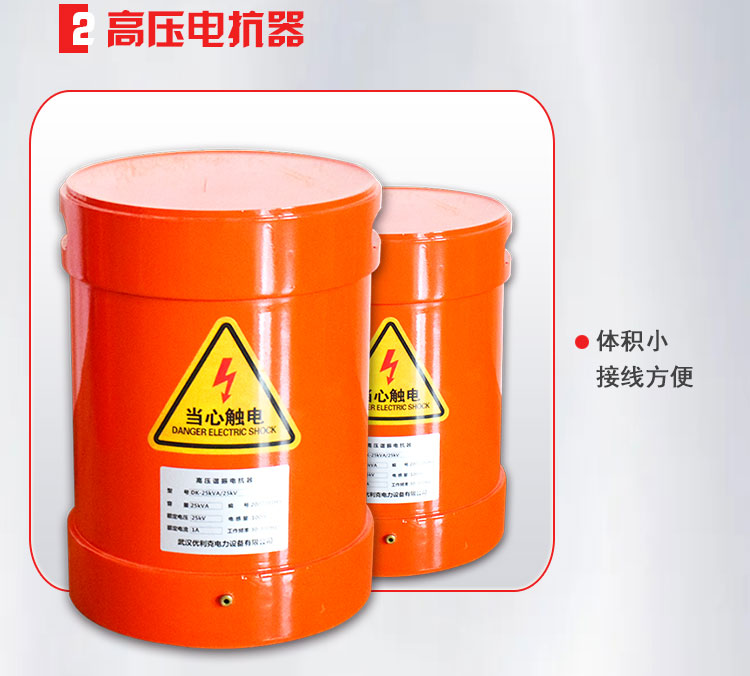

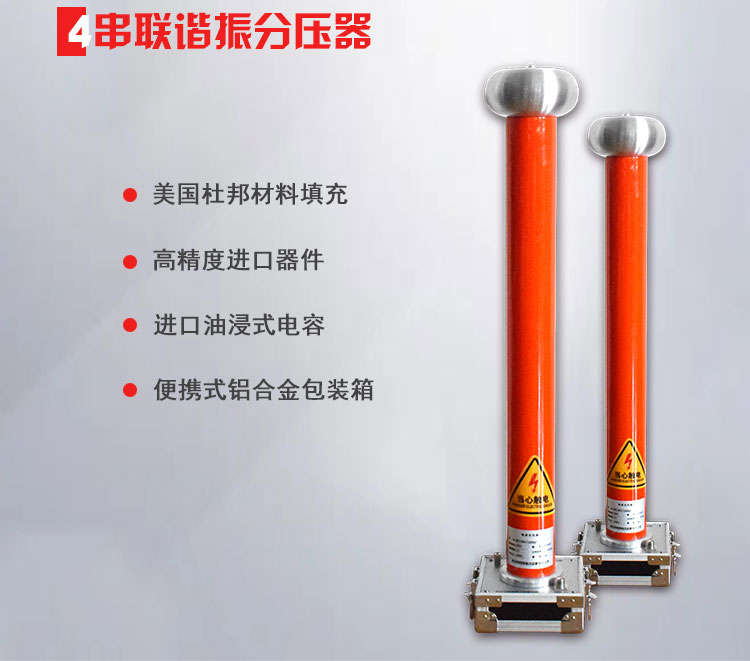

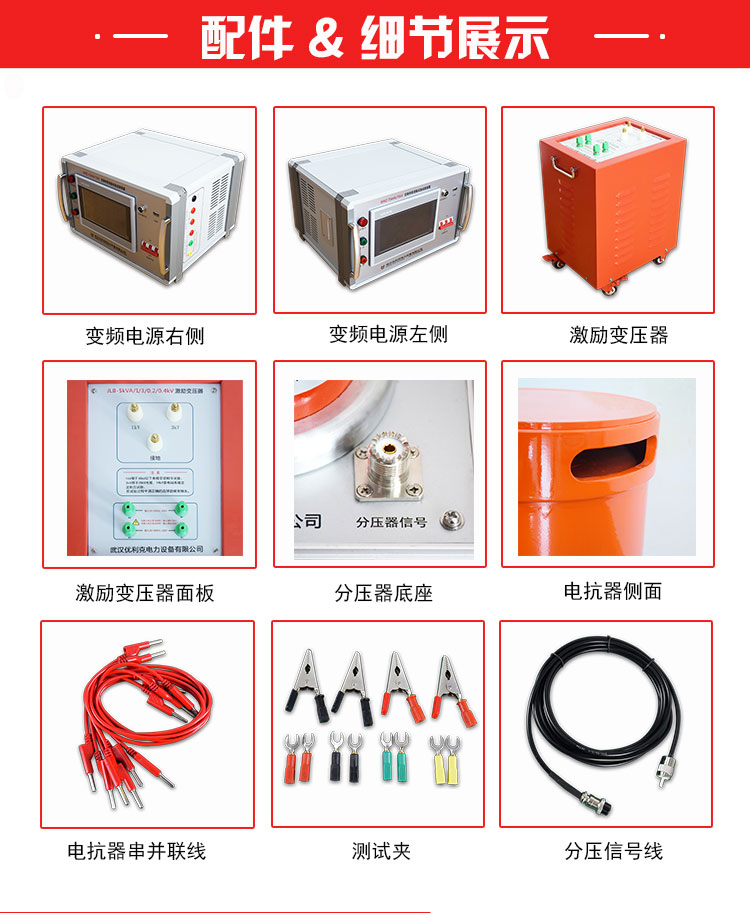

2. 充分利用公司现有资源,完全独立自主开发和设计及生产该设备的所有组成部分:变频电源、励磁变压器、高压电抗器、电容补偿器和高精度电容分压器;
3. 具备全自动(自动调谐、自动升压)、全手动(手动调谐、手动升压)以及半自动(自动调谐、手动升压及手动调谐、自动升压)的多种功能,可任意切换使用;
4. 具备试验电压、加压时间、报警电流整定、报警电压整定、频率范围、起始电压的设置;

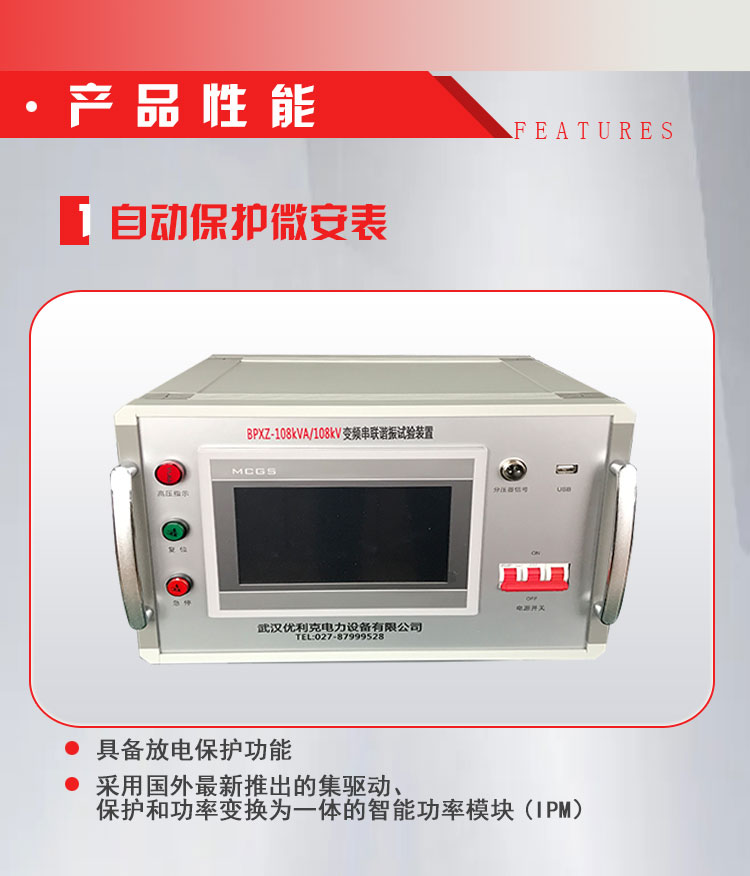

5. 具备放电保护功能,在试品发生闪络时,或其他原因造成的谐振回路突然失谐,变频控制电源立即自动快速切断输出,并显示保护类型和闪落电压值;
6. 测量显示输出电压、输出频率及加压时间、保护动作类型等相关信息,在试验完成时电压自动下降到零位;
7.大液晶全中文界面平台技术,全触摸屏操作,数据保存.

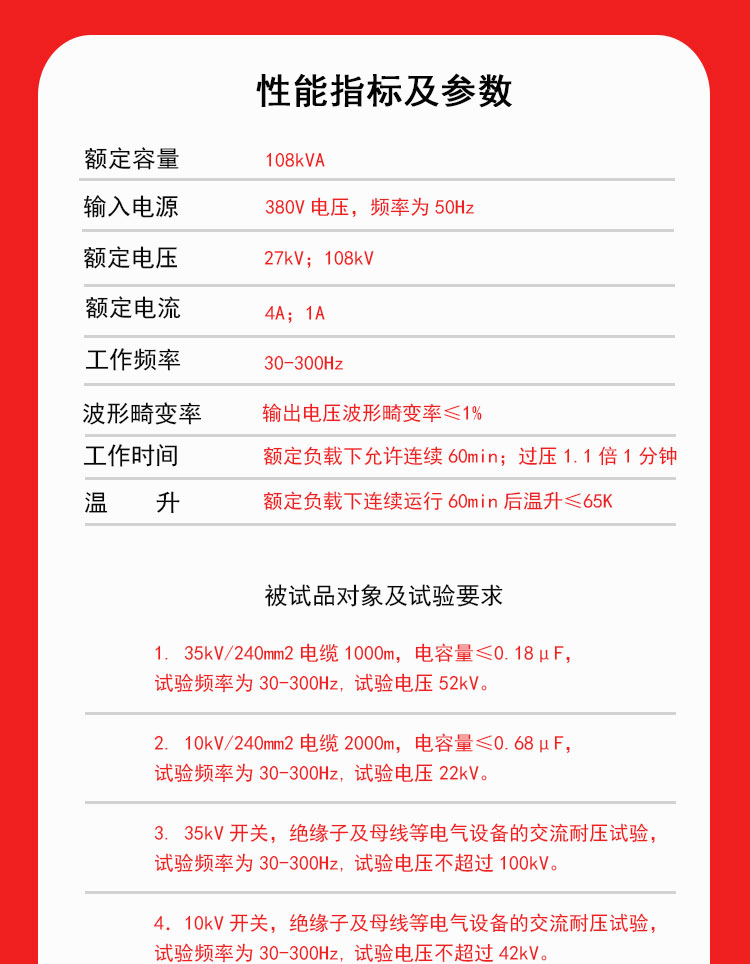

产品选型





生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
