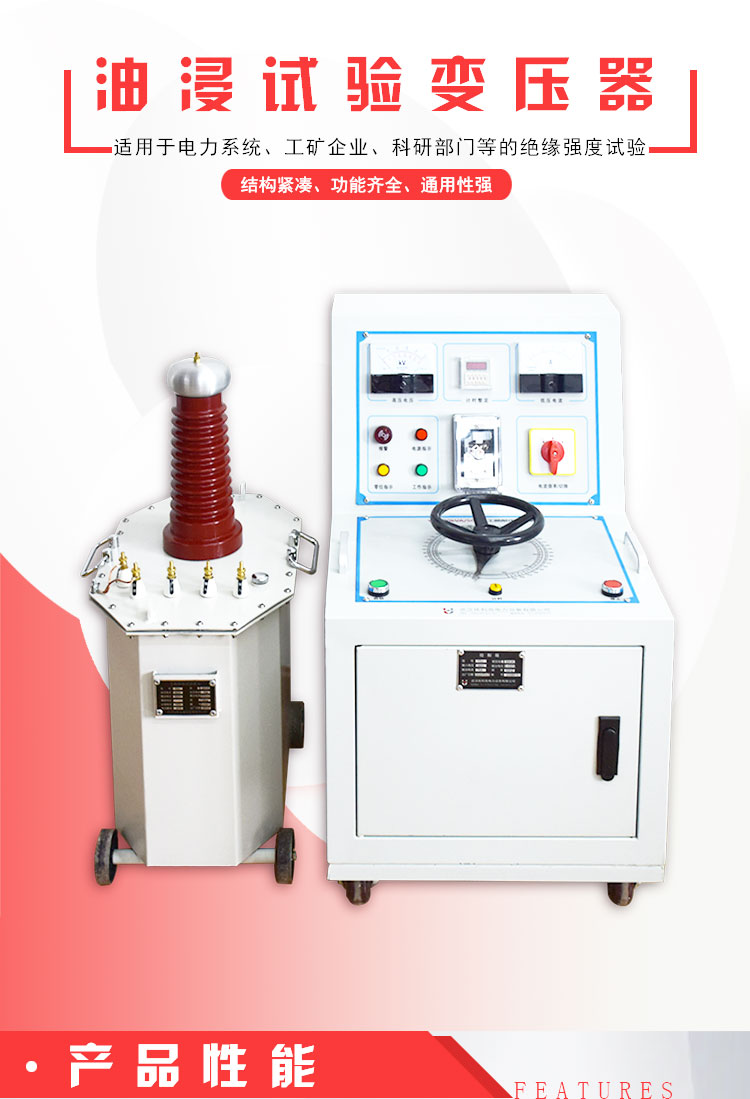

YDJ

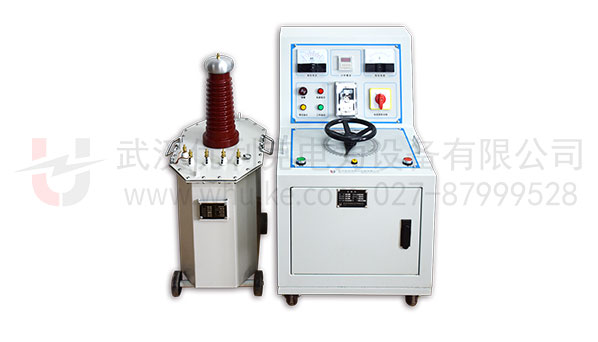

油浸式试验变压器

功能:

适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

特征:

电压裕度大,电晕声小,局放小;新式绝缘材料,质量可靠,稳定性好

全国服务电话:153 7754 9268(同微信)/027-8799 9528

产品简介

       YDJ系列油浸式试验变压器,是根据《试验变压器》标准在原同类产品基础上经过大量改进后,研制生产的系列试验变压器,该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分:工频高压试验装置》,研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

性能与特征

      1、油浸式试验变压器选材优良,质量可靠,稳定性好。

      2、电压裕度大,电晕声小,局放小。

      3、采用新式绝缘材料,体积小,重量轻便。

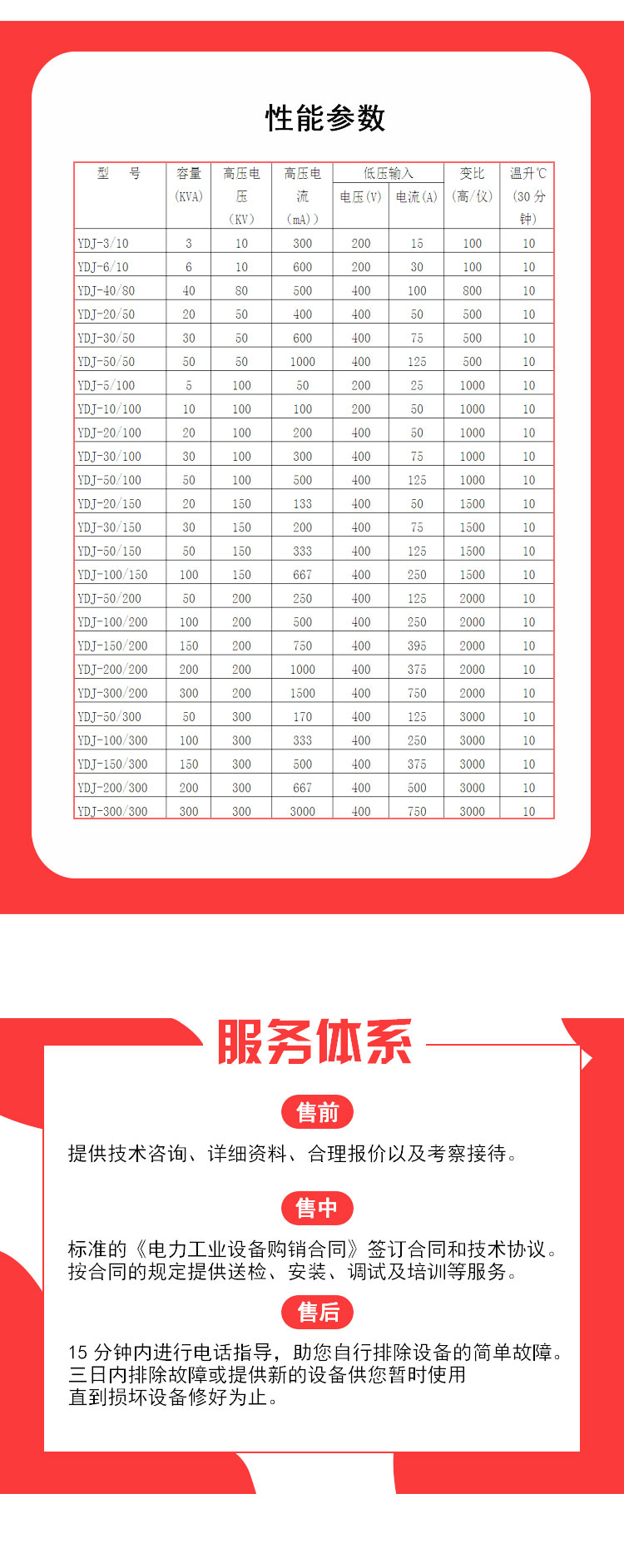

技术参数

型   号

容量 (KVA) 高压电压 (KV) 高压电流 (mA)) 低压输入 变比 (高/仪) 温升℃(30分钟)
电压(V) 电流(A)
YDJ-3/10 3 10 300 200 15 100 10
YDJ-6/10 6 10 600 200 30 100 10
YDJ-40/80 40 80 500 400 100 800 10
YDJ-20/50 20 50 400 400 50 500 10
YDJ-30/50 30 50 600 400 75 500 10
YDJ-50/50 50 50 1000 400 125 500 10
YDJ-5/100 5 100 50 200 25 1000 10
YDJ-10/100 10 100 100 200 50 1000 10
YDJ-20/100 20 100 200 400 50 1000 10
YDJ-30/100 30 100 300 400 75 1000 10
YDJ-50/100 50 100 500 400 125 1000 10
YDJ-20/150 20 150 133 400 50 1500 10
YDJ-30/150 30 150 200 400 75 1500 10
YDJ-50/150 50 150 333 400 125 1500 10
YDJ-100/150 100 150 667 400 250 1500 10
YDJ-50/200 50 200 250 400 125 2000 10
YDJ-100/200 100 200 500 400 250 2000 10
YDJ-150/200 150 200 750 400 395 2000 10
YDJ-200/200 200 200 1000 400 375 2000 10
YDJ-300/200 300 200 1500 400 750 2000 10
YDJ-50/300 50 300 170 400 125 3000 10
YDJ-100/300 100 300 333 400 250 3000 10
YDJ-150/300 150 300 500 400 375 3000 10
YDJ-200/300 200 300 667 400 500 3000 10
YDJ-300/300 300 300 3000 400 750 3000 10

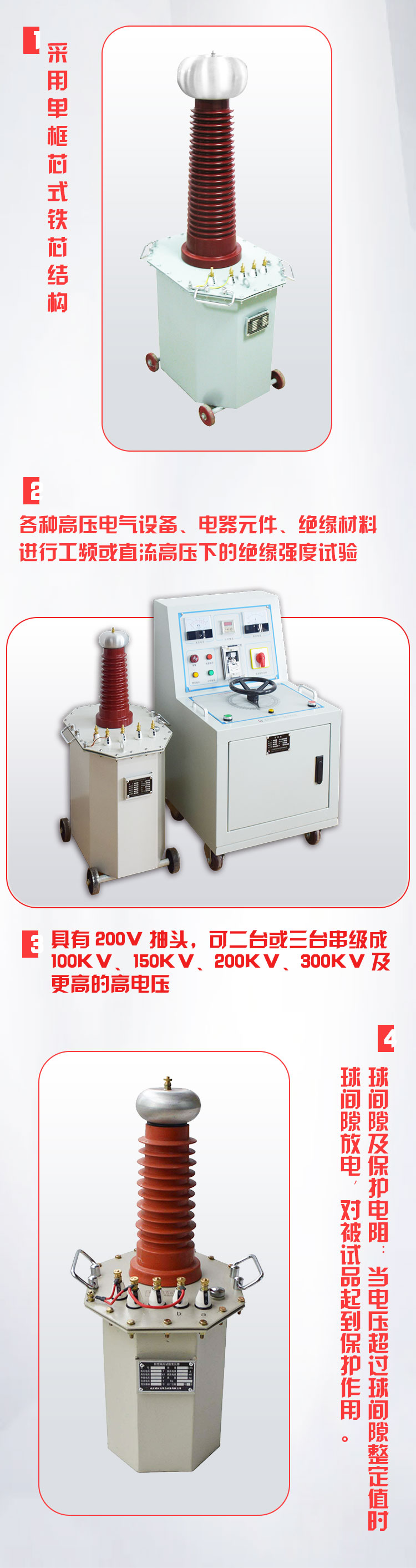

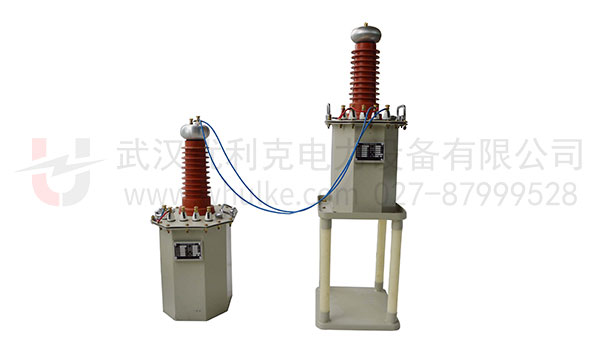

        注:该系列产品中有200V抽头,可二台或三台串级成100KV、150KV、200KV、300KV及更高的高电压。根据用户需要,在高压绕组中可抽出5-15KV的中压抽头,供高压电机作交流耐压试验。

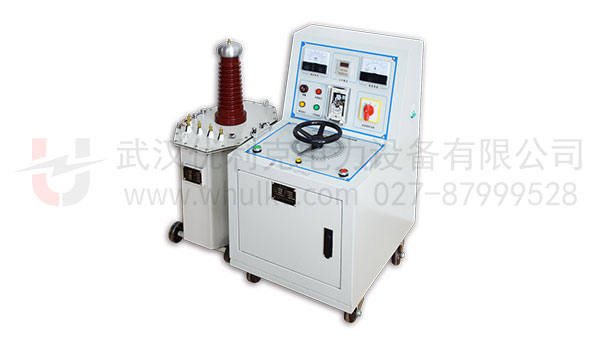

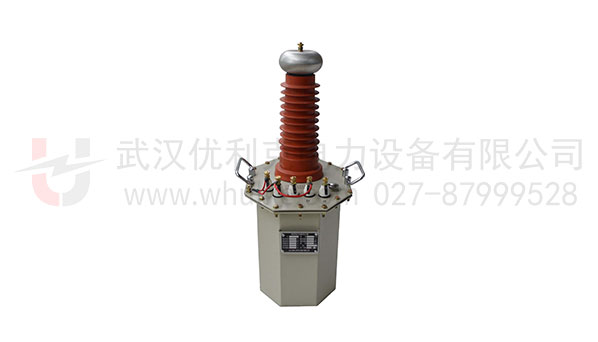

油浸式试验变压器
油浸式试验变压器
油浸式试验变压器
油浸式试验变压器

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。

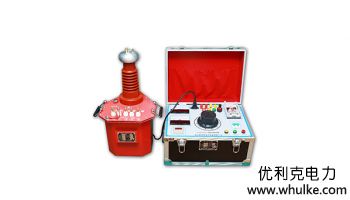

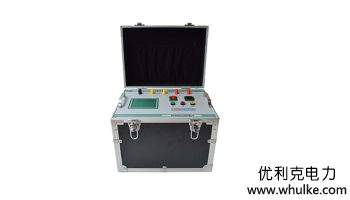

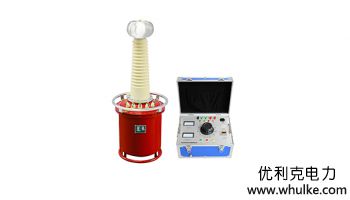

相关产品推荐
