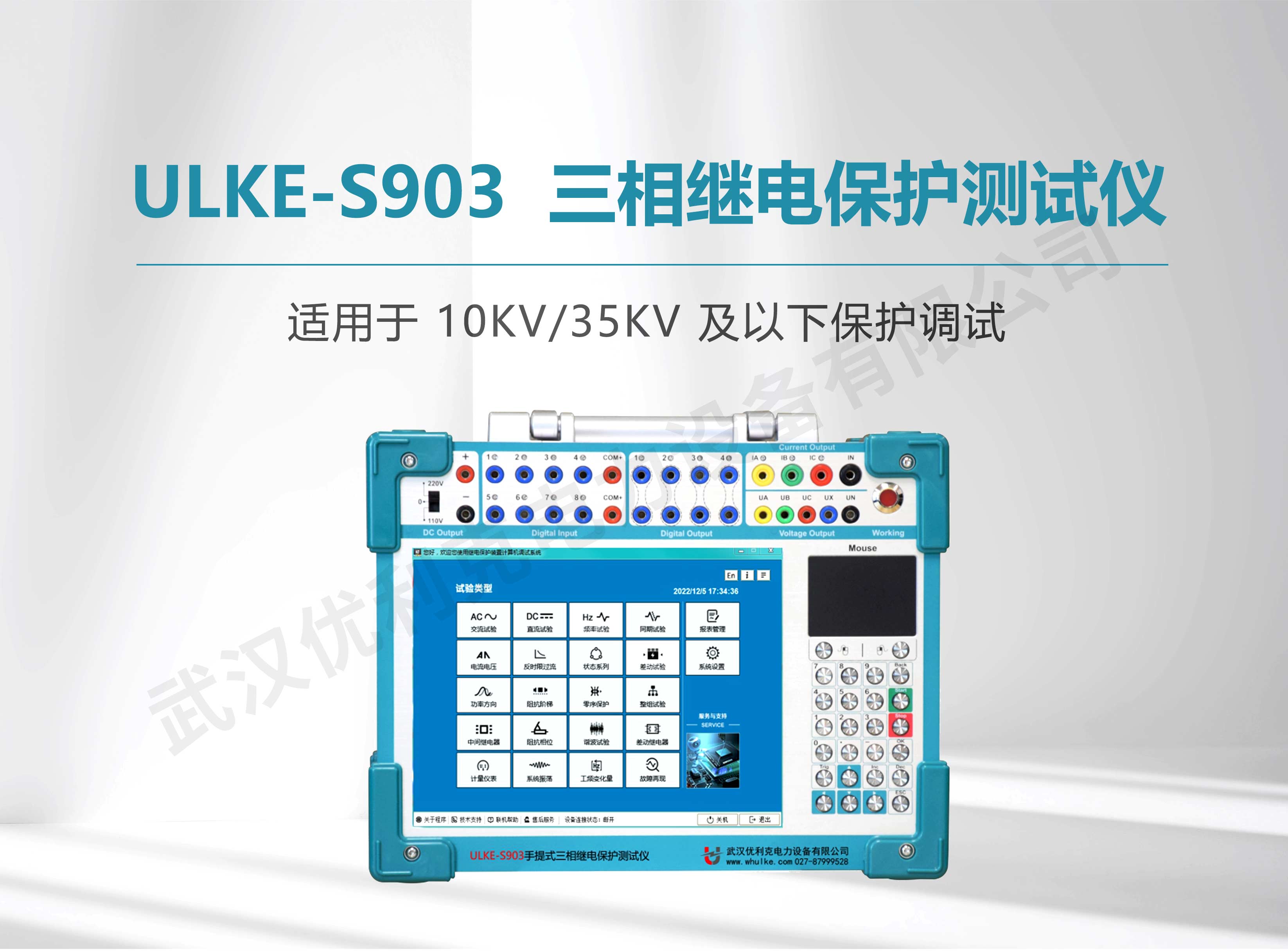

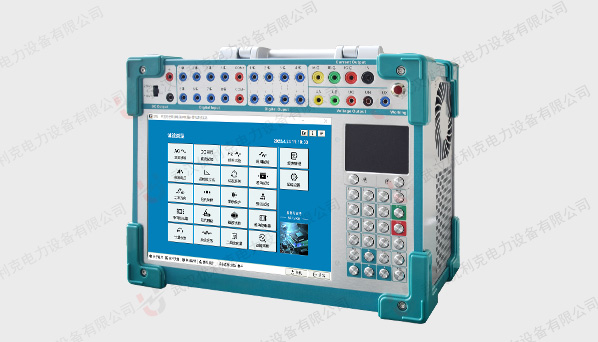

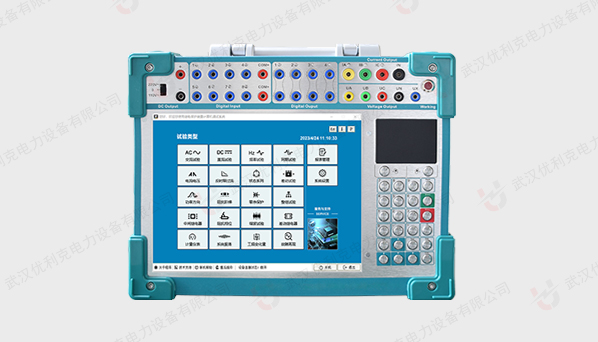

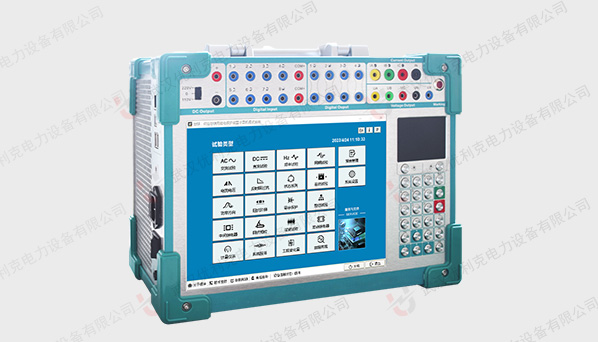

优利克电力 产品中心 继电保护/互感器测试设备 ULWJ-S903手提式三相继电保护测试仪

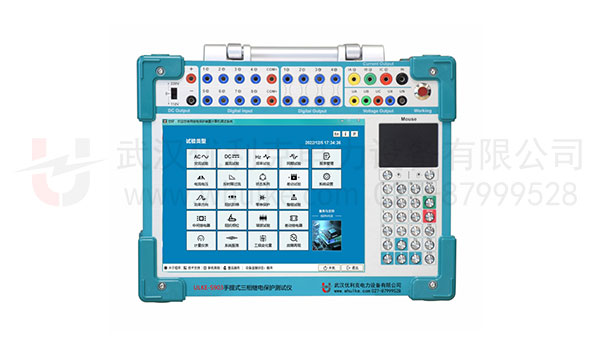

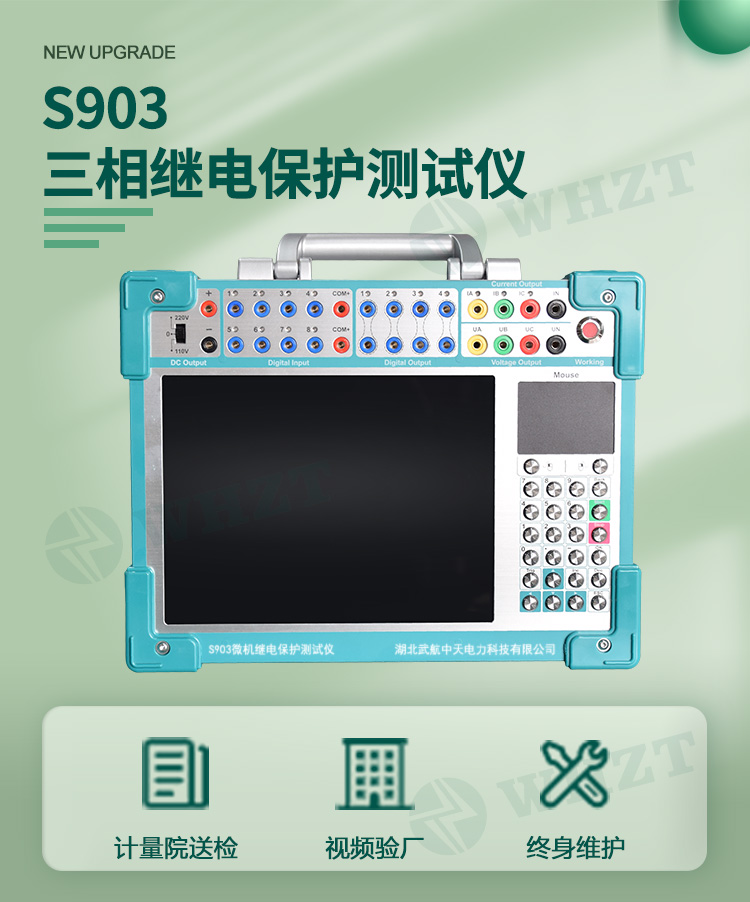

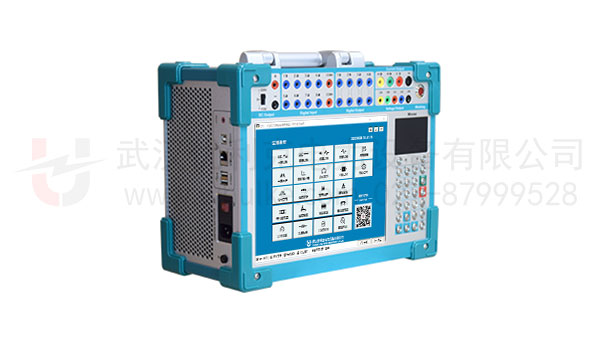

ULWJ-S903

手提式三相继电保护测试仪

功能:

测量保护装置的过流、过压和的定值校验

特征:

手提式;4相电压3相电流;小巧轻便,便于携带

全国服务电话:177 6408 8618(同微信)/027-8799 9528

性能与特征

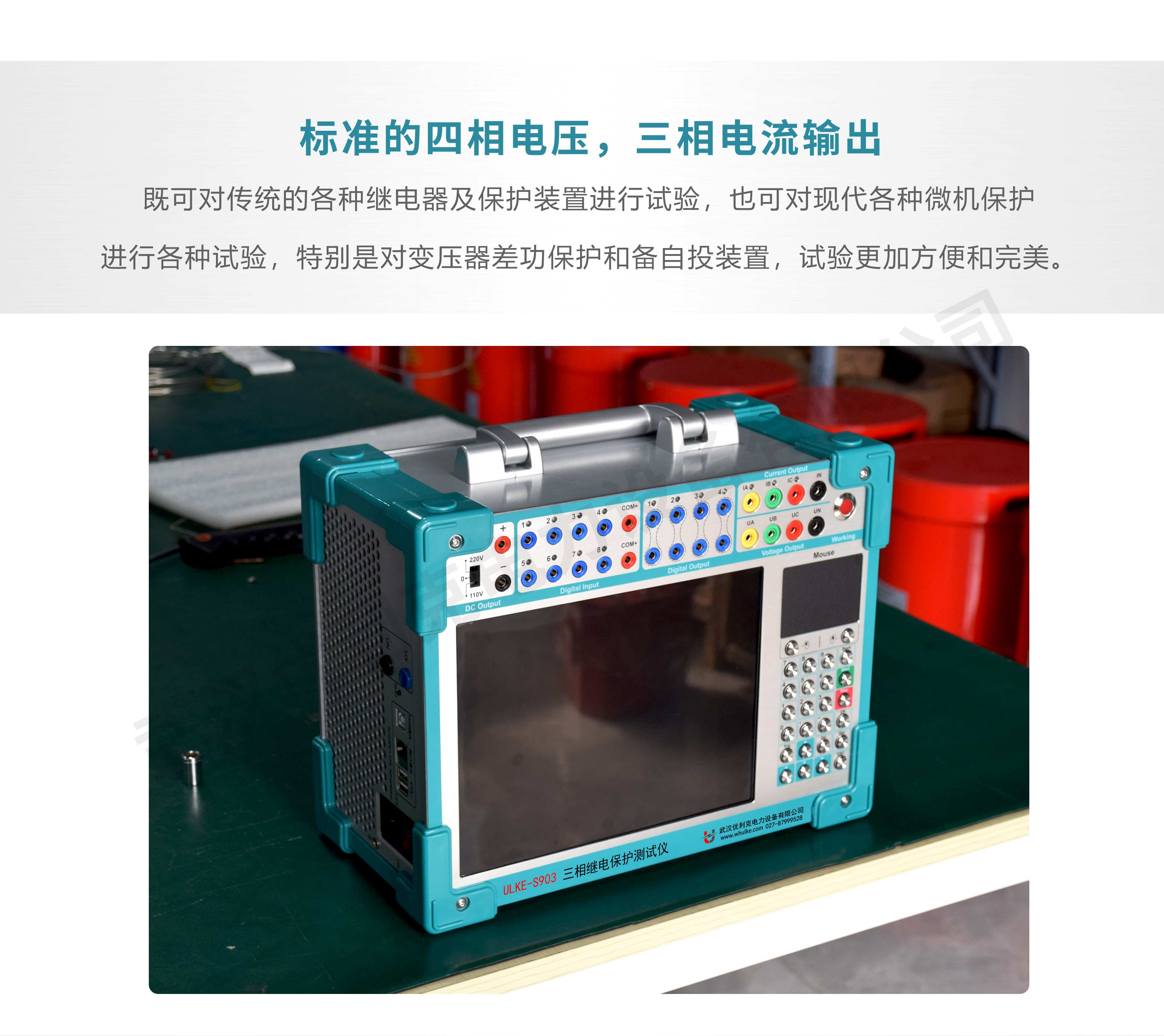

  1.满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

  2.各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

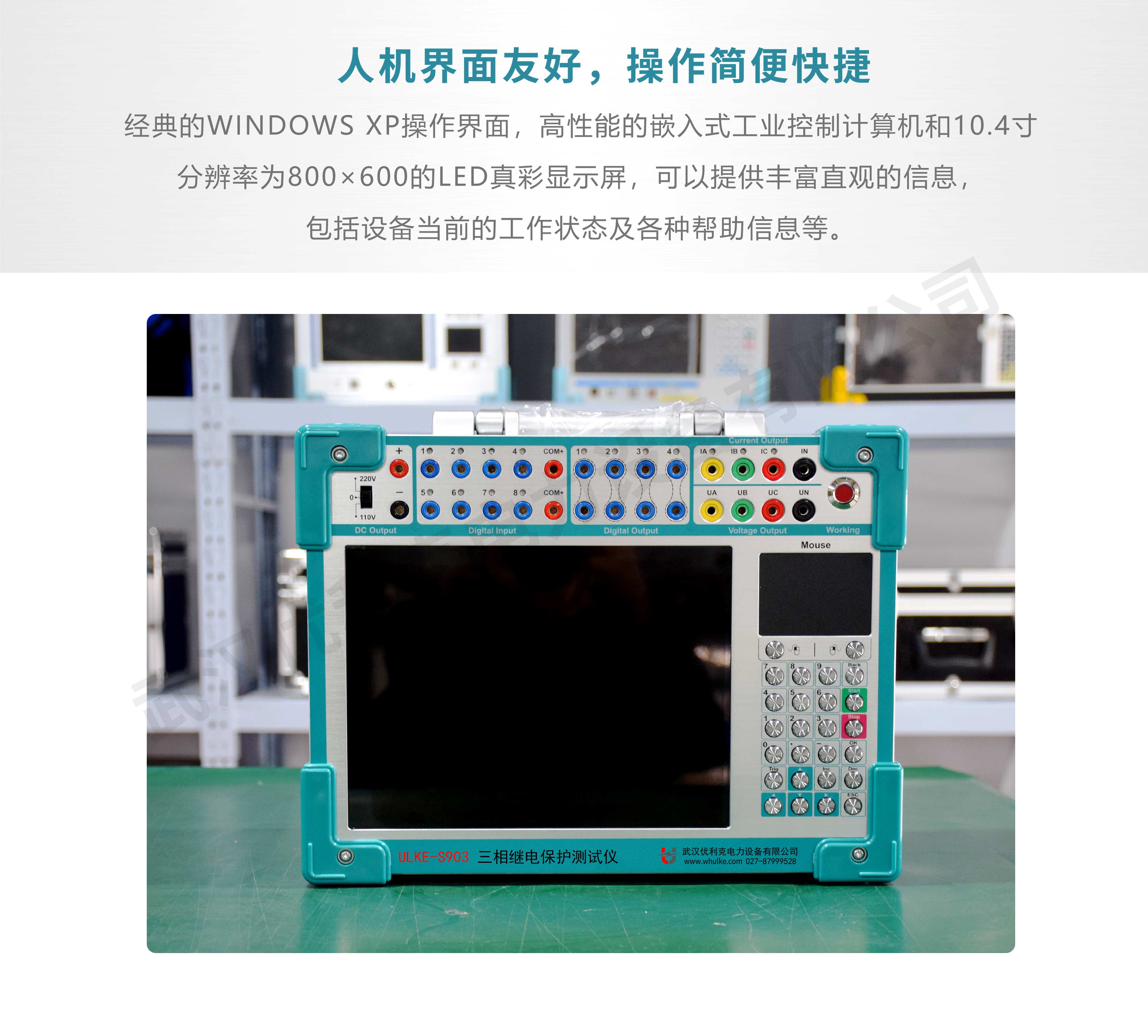

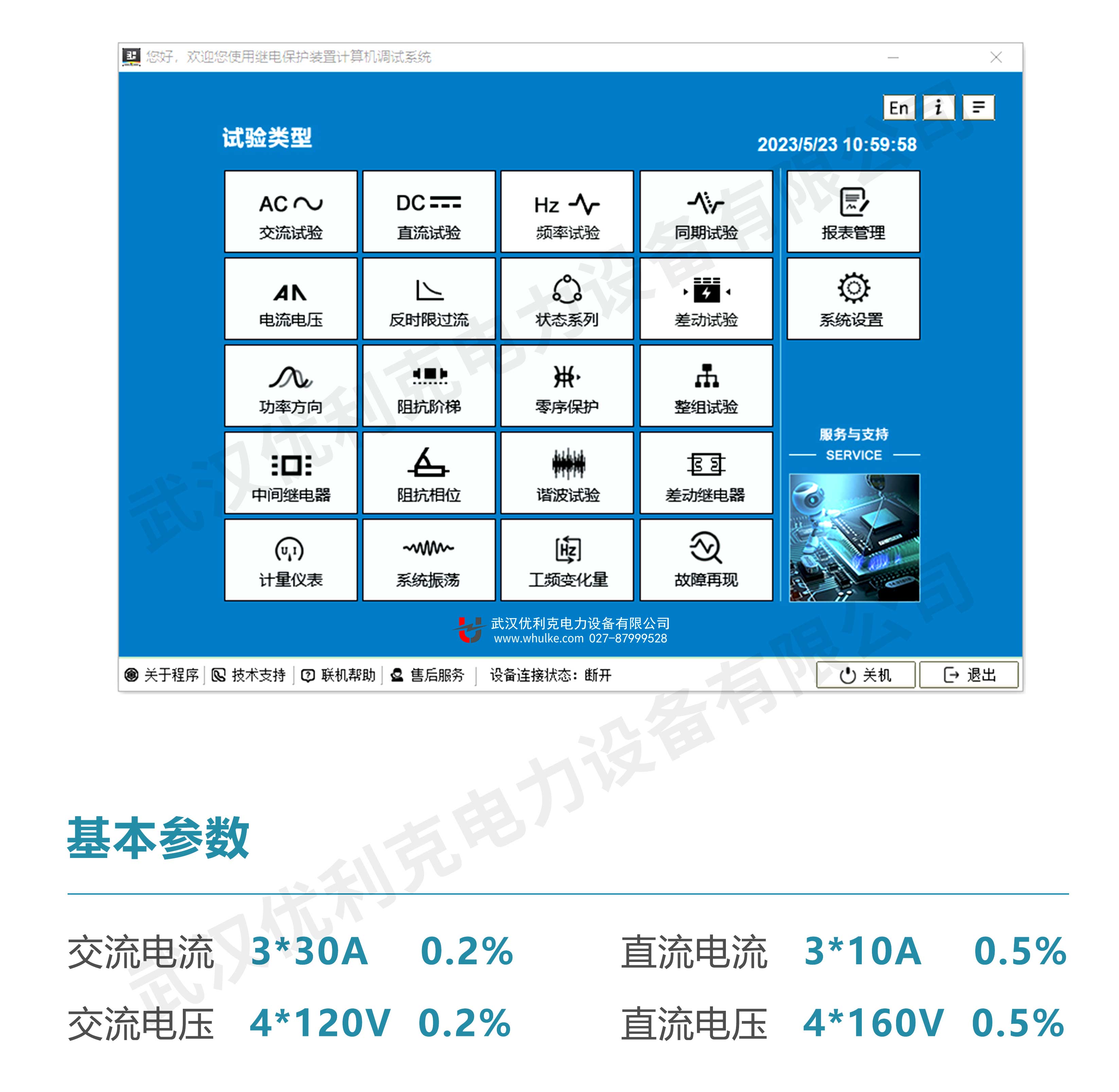

  3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

  4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。

  5.配备有超薄型多功能快接按键和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

  6.主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

  7.功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

  8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

  9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

  10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

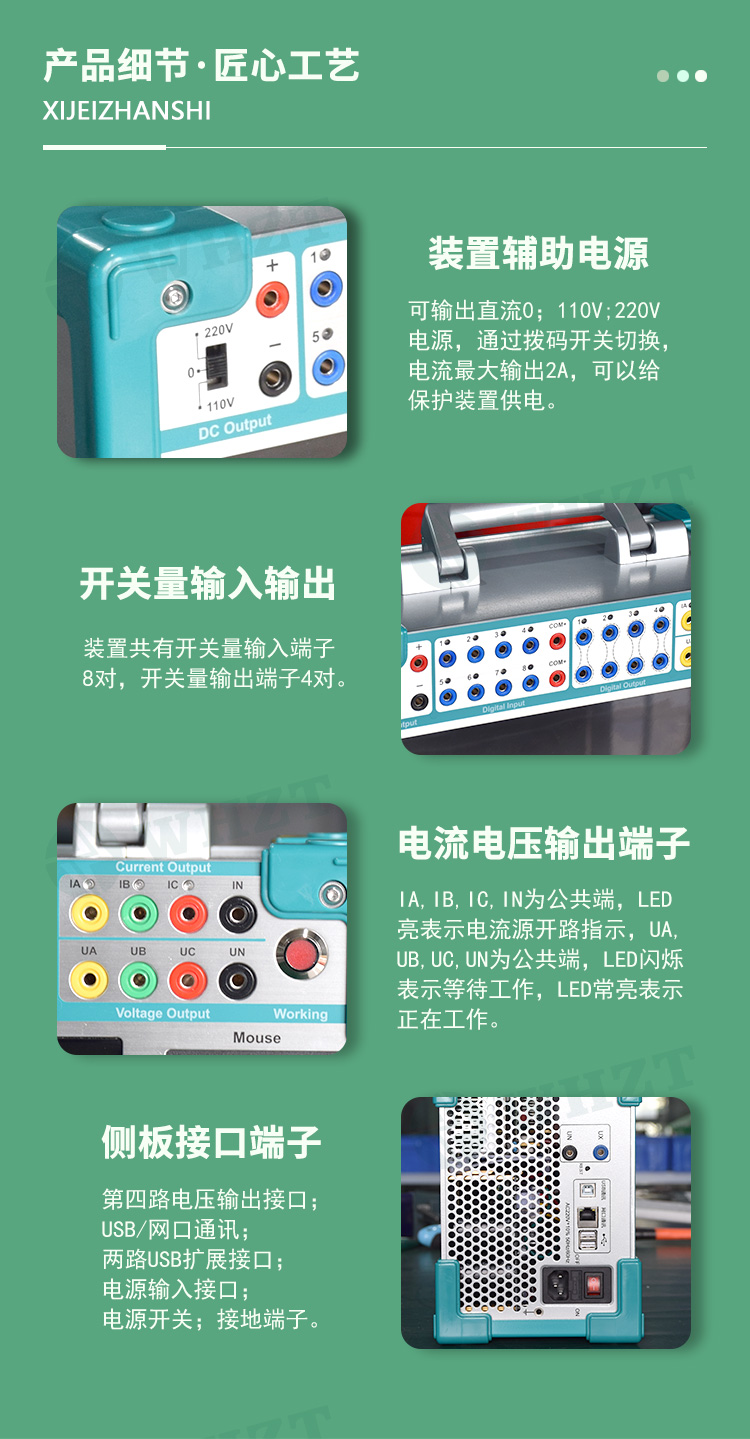

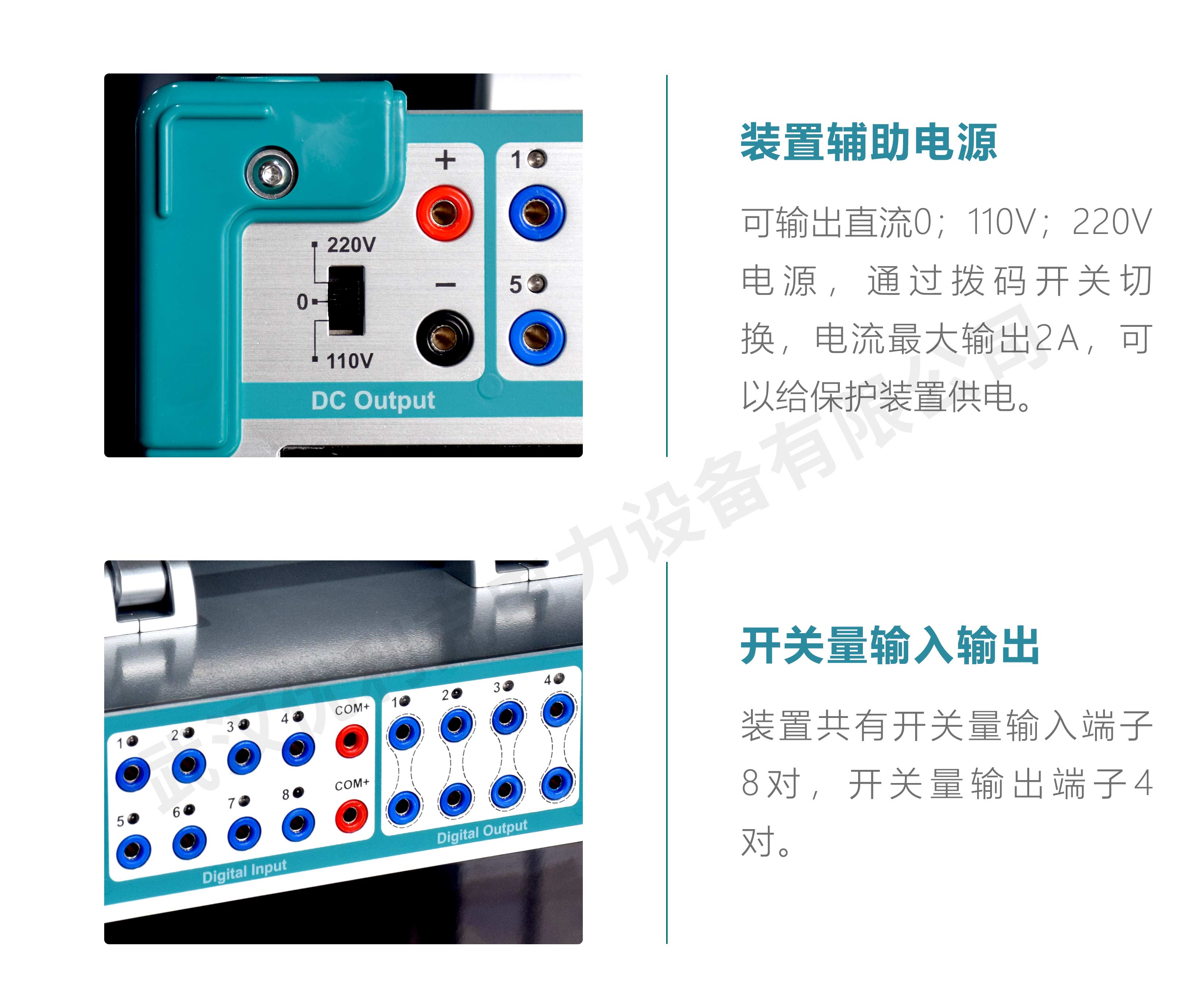

  11.配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

  12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

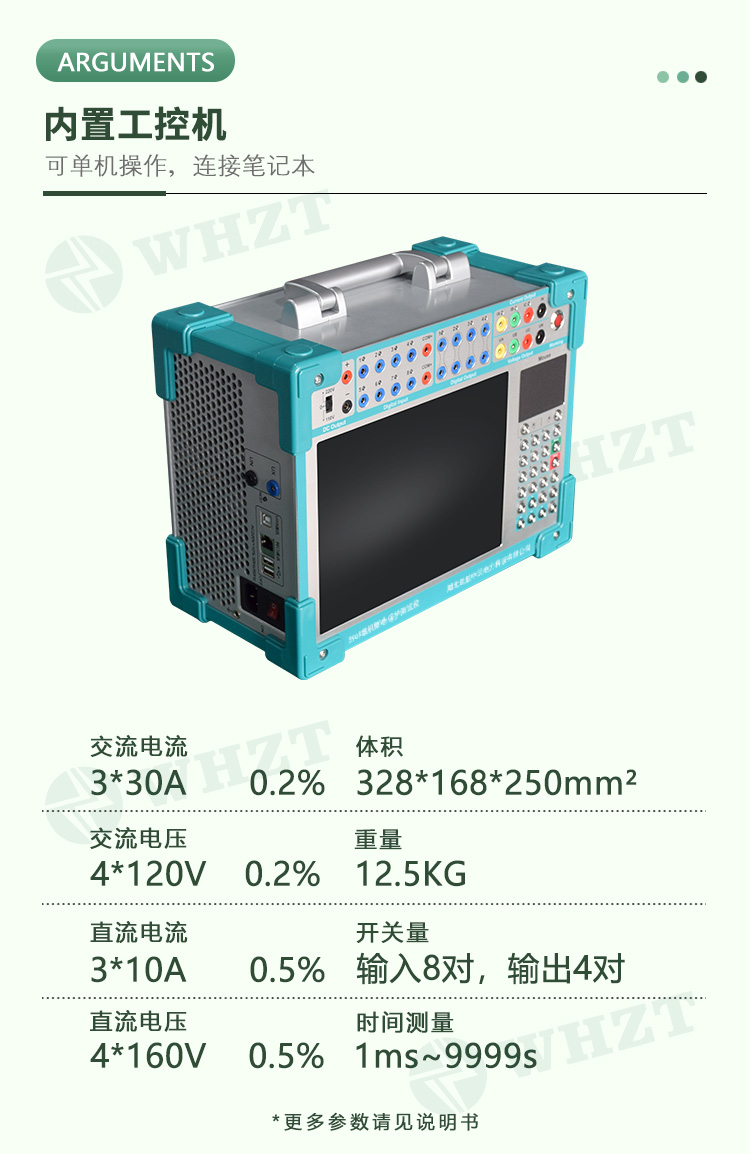

技术参数

  1. 交流电流源(3*30A)

单相电流输出(有效值) 0--30A/相,精度:0.2% ±5mA
三相并联输出(有效值) 0--90A/三相同相位并联输出
相电流长时间允许工作值(有效值) 10A
每相最大输出功率 300VA
三相并联电流最大输出功率 800VA
三并电流最大输出允许工作时间 5s
频率范围 0--1000Hz,精度0.001Hz
谐波次数 2--20次
相位 0--360°,精度0.1°


  2.直流电流源

直流电流输出 0--±10A/相,精度:0.5% ±5mA

  3.交流电压源

单相电压输出(有效值) 0--125V/相,精度:0.2% ±5mV
线电压输出(有效值) 0--250V
相电压/线电压输出功率 75VA/100VA
频率范围 0--1000Hz,精度:0.001Hz
谐波次数 2--20次
相位 0--360°,精度:0.1°

  4.直流电压源

单相电压输出幅值 0--±150V,精度:0.2% ±5mV
线电压输出幅值 0--±300V
相电压/线电压输出功率 90VA/180VA

  5.开关量端子

开关量输入端子 8对
空接点 1--20mA,24V 装置内部有源输出
电位翻转 无源接点:低阻短接信号
有源接点:0-250V DC
开关量输出端子 4对,空接点,遮断容量:110V/2A,220V/1A

  6.其他

时间范围 1ms--9999s,测量精度:1ms
单机体积重量 体积 338mm*260mm* 170mm 重量12KG
电源 AC220V±10%,50Hz,10A

  7.交流电流工作时间

10A≥工作电流 工作时间>60分钟
20A≥工作电流≥10A 工作时间>70S
30A≥工作电流≥20A 工作时间>15S
工作电流≥30A 工作时间>5S

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
