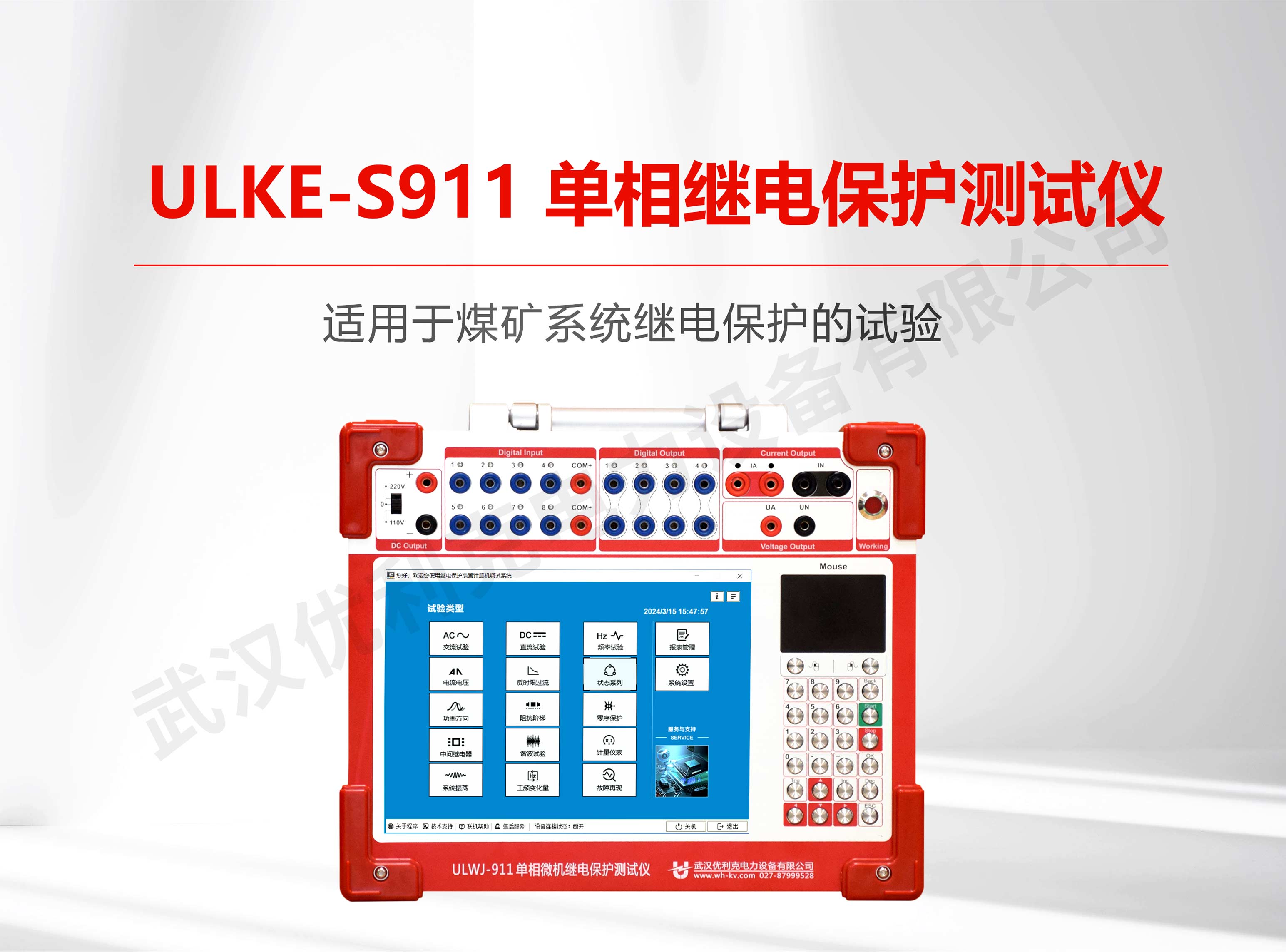

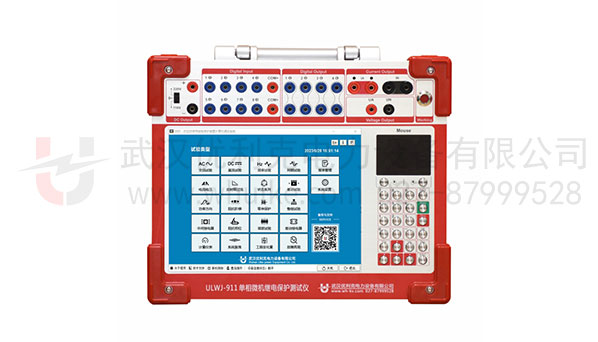

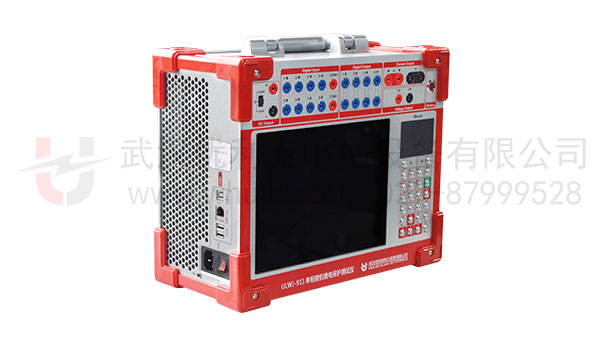

ULWJ-S911

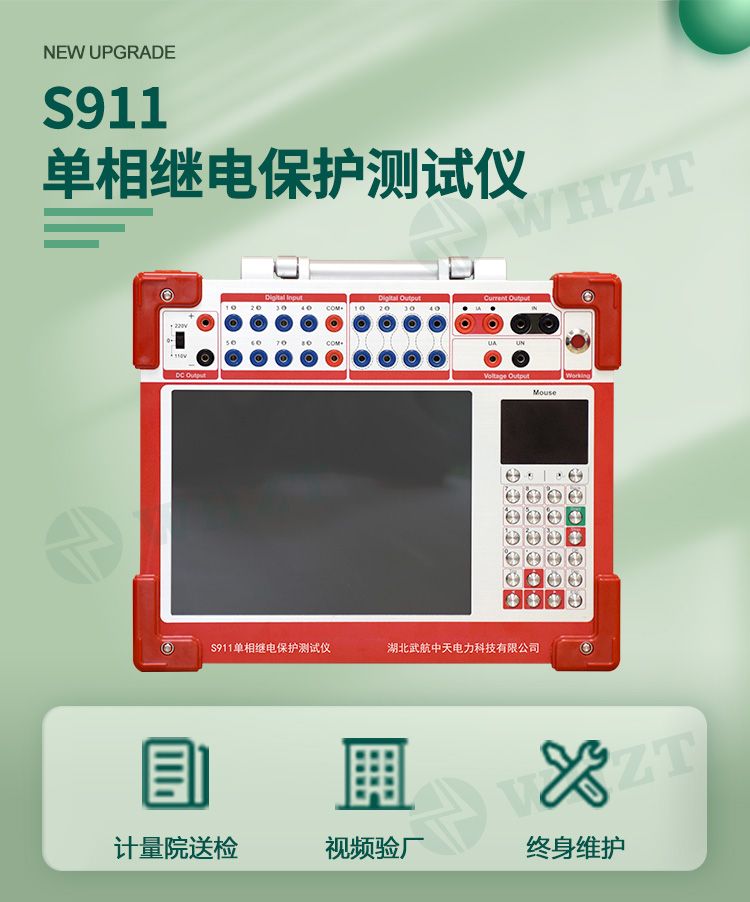

单相继电保护测试仪

功能：

二次保护装置校验、调试、试验

特征：

新型高保真线性功放；小巧轻便，便于携带

全国服务电话：153 7754 9268(同微信)/027-8799 9528

产品简介

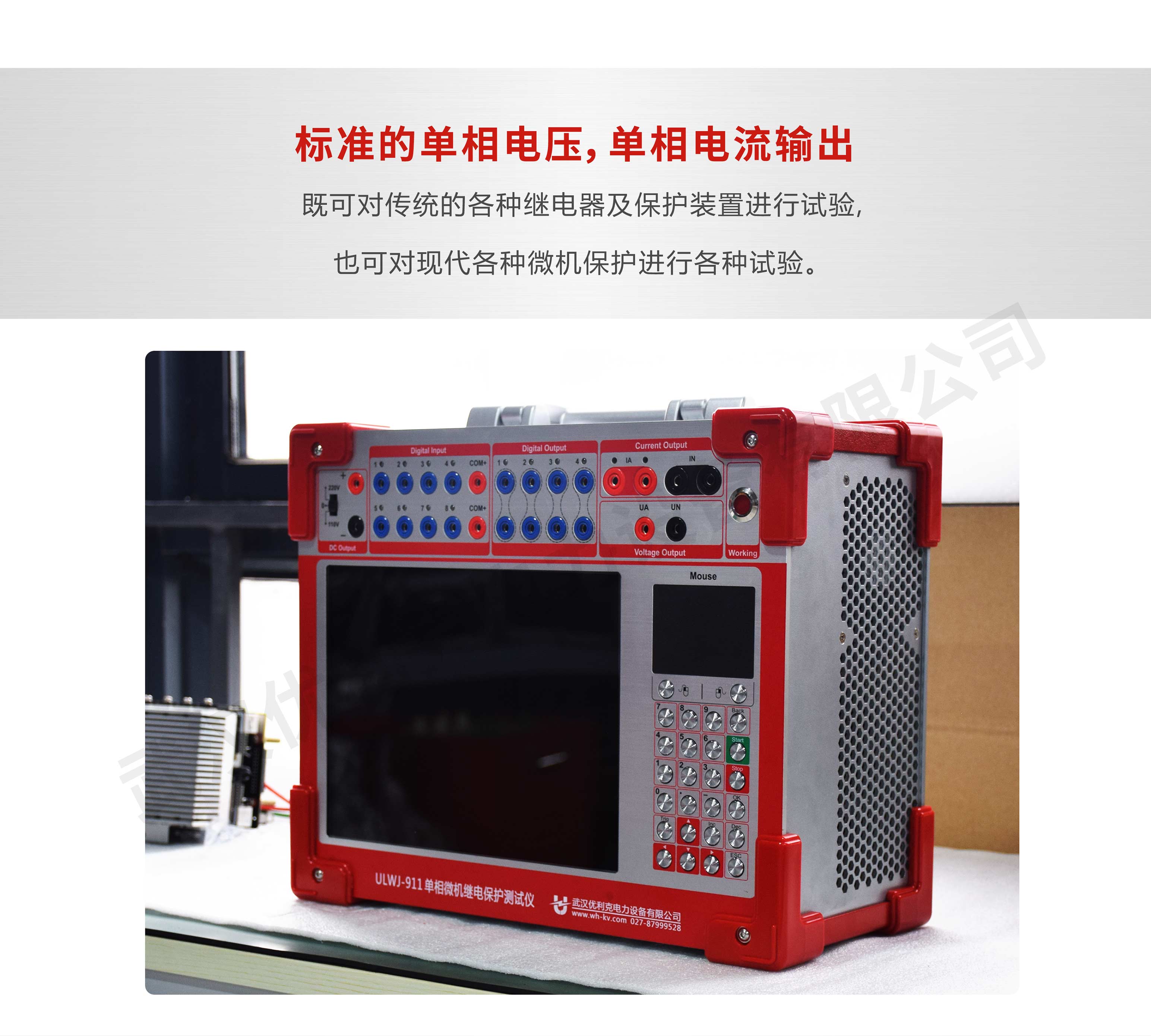

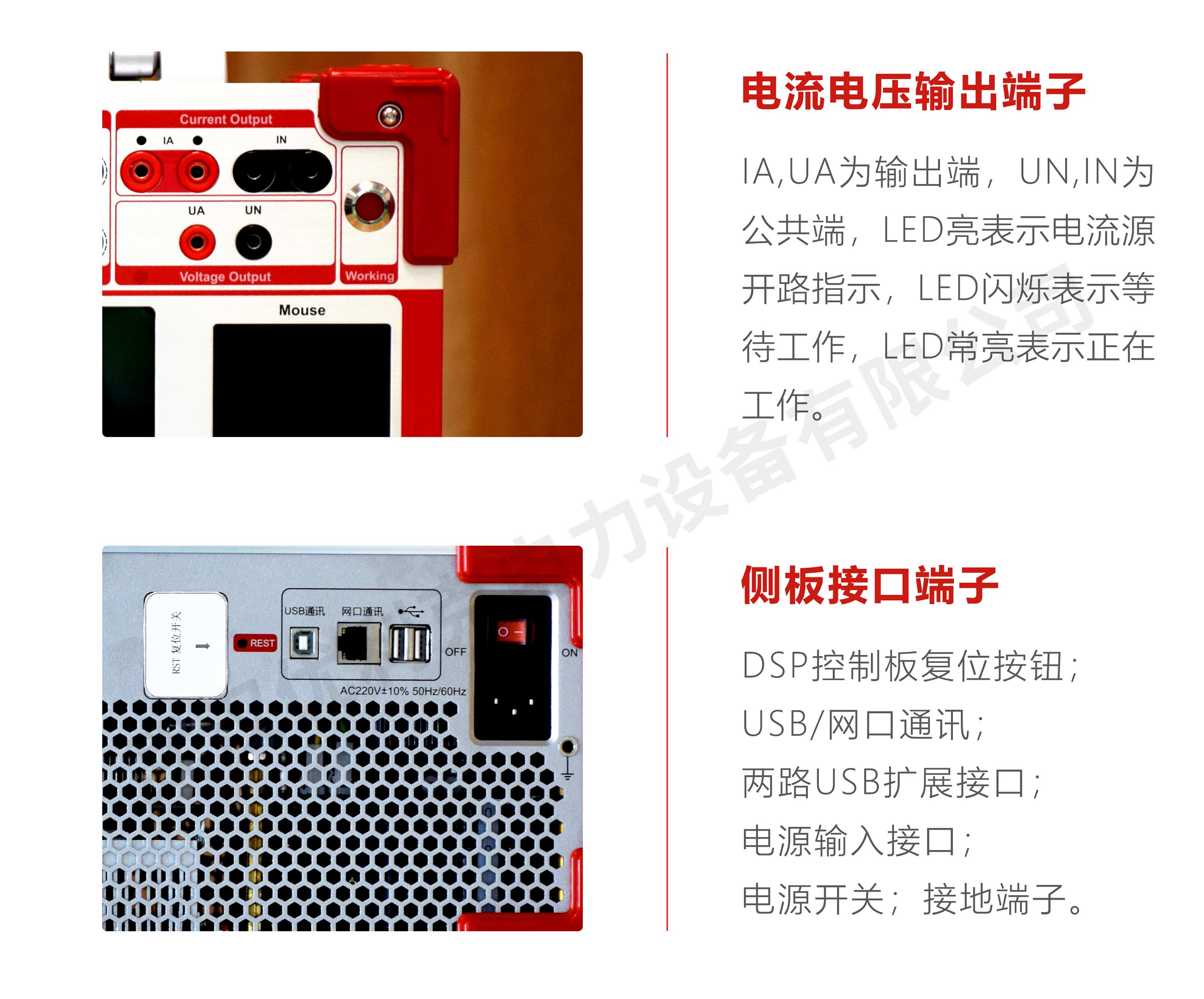

　　本仪器具有单相电压，单相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验。主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。USB接口直接和PC机通讯，无须任何转接线，方便使用。

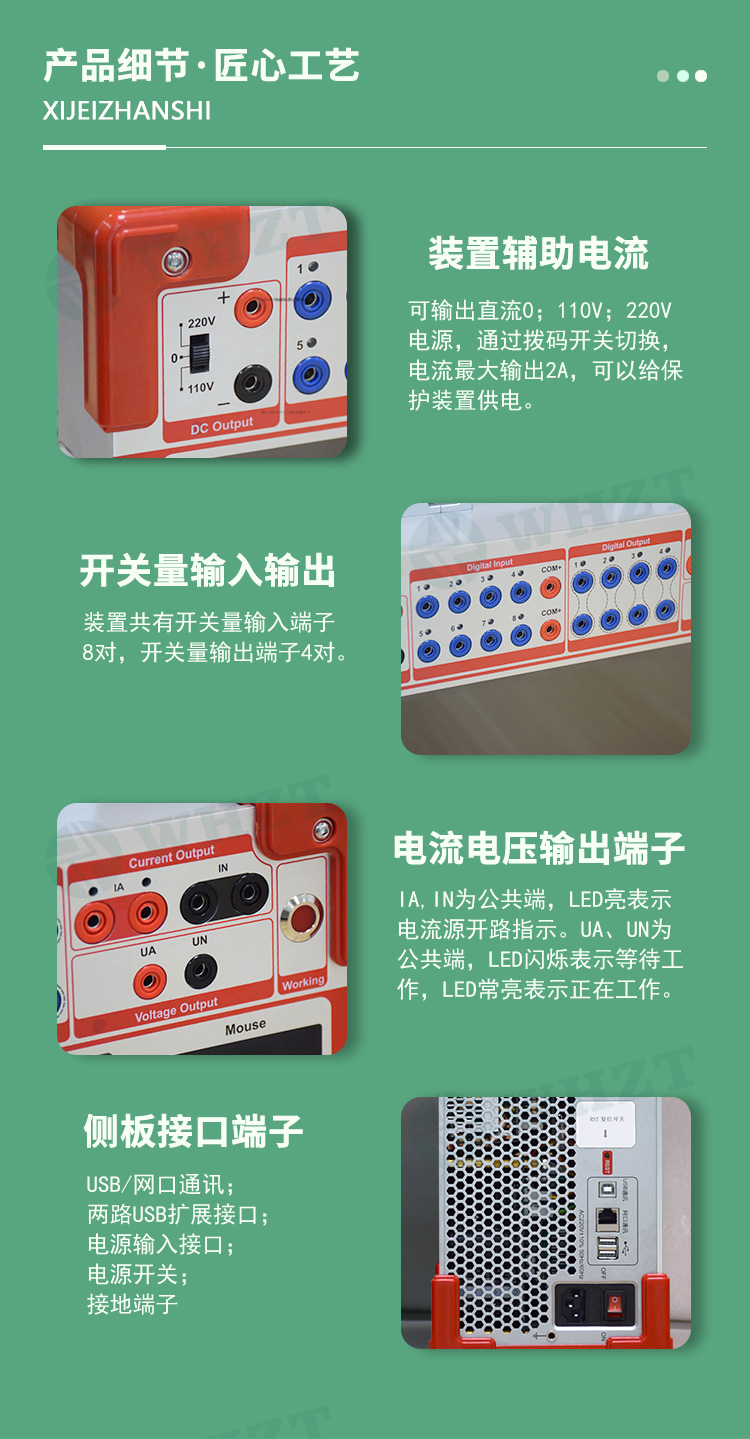

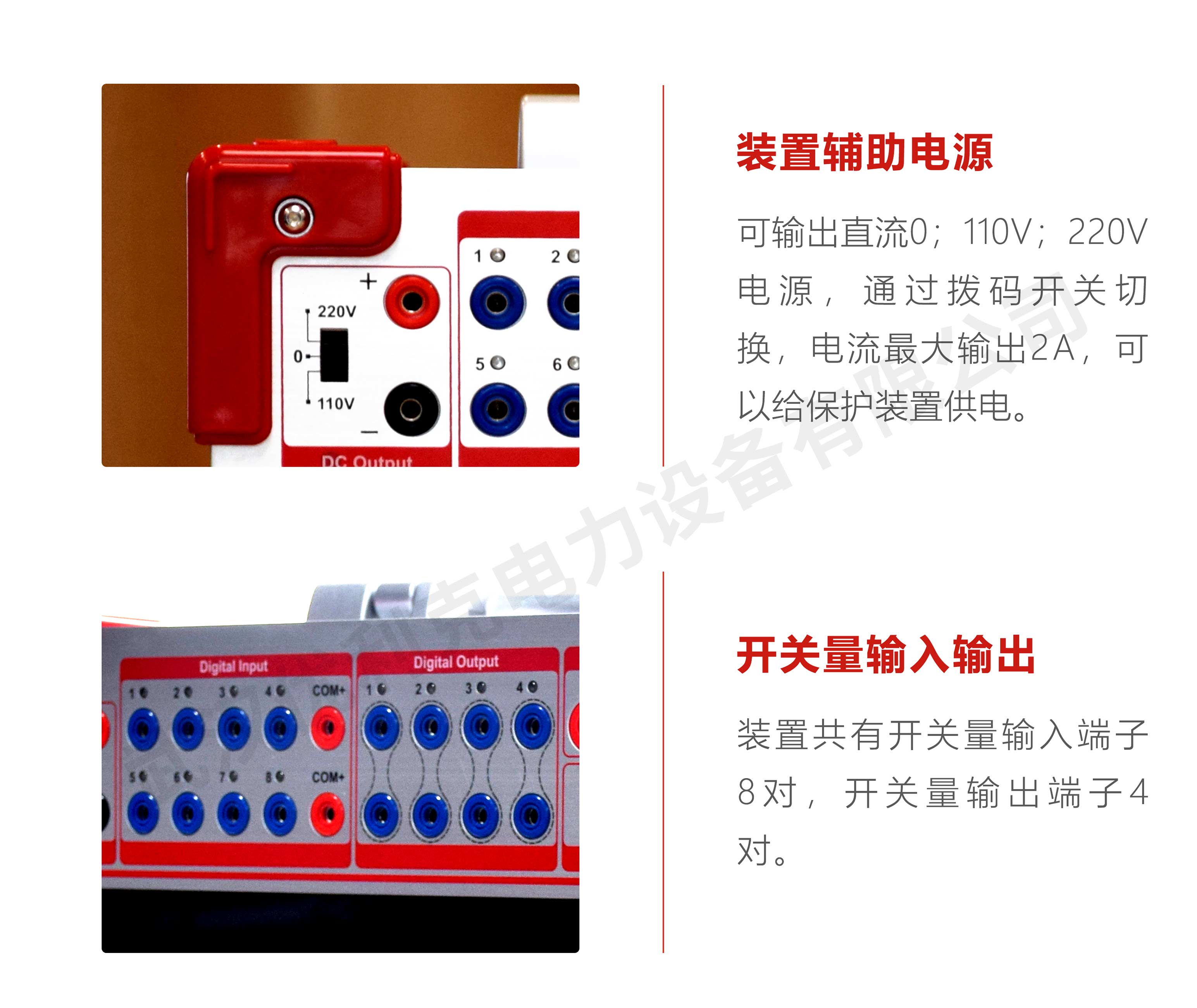

本设备配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

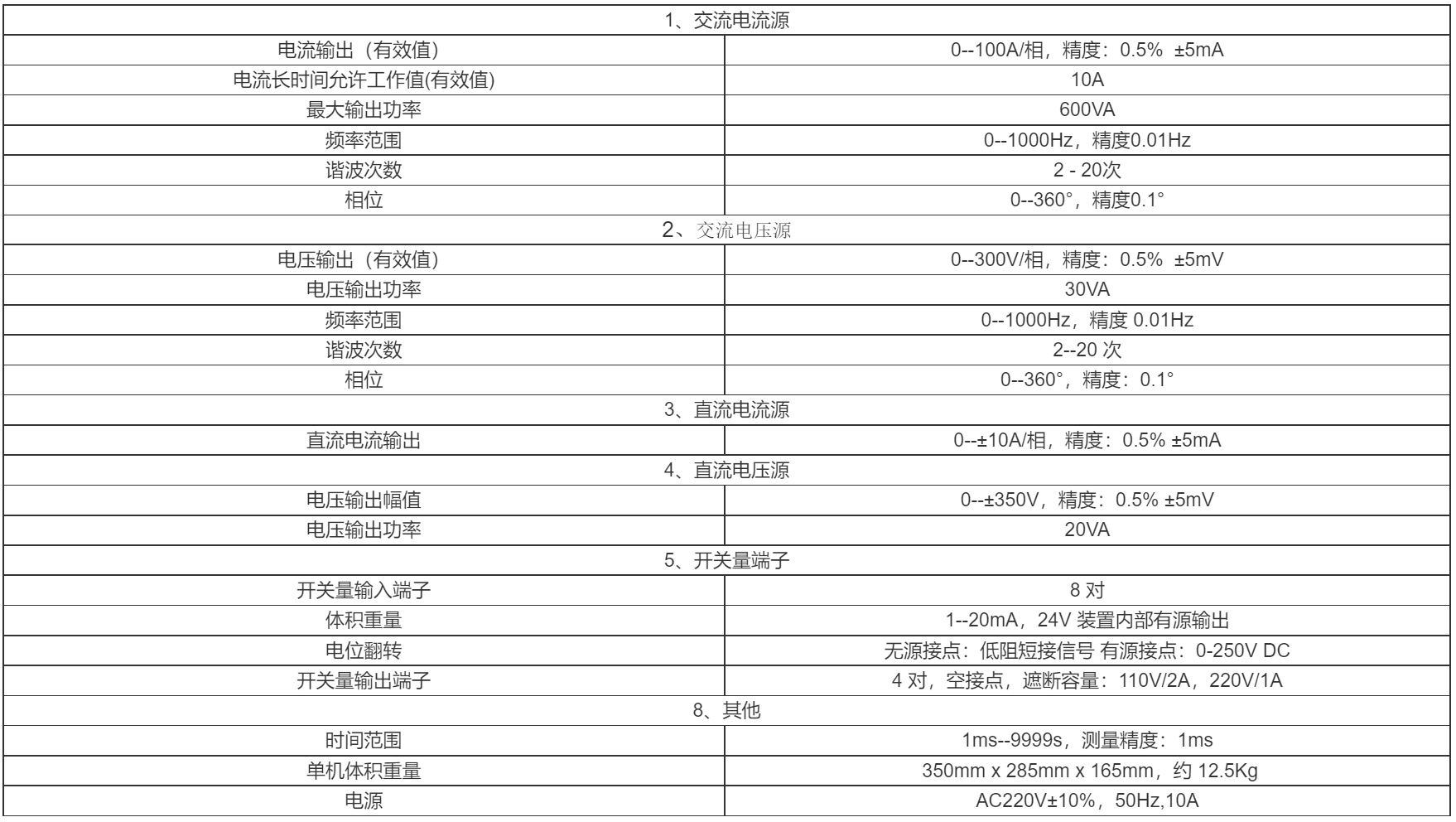

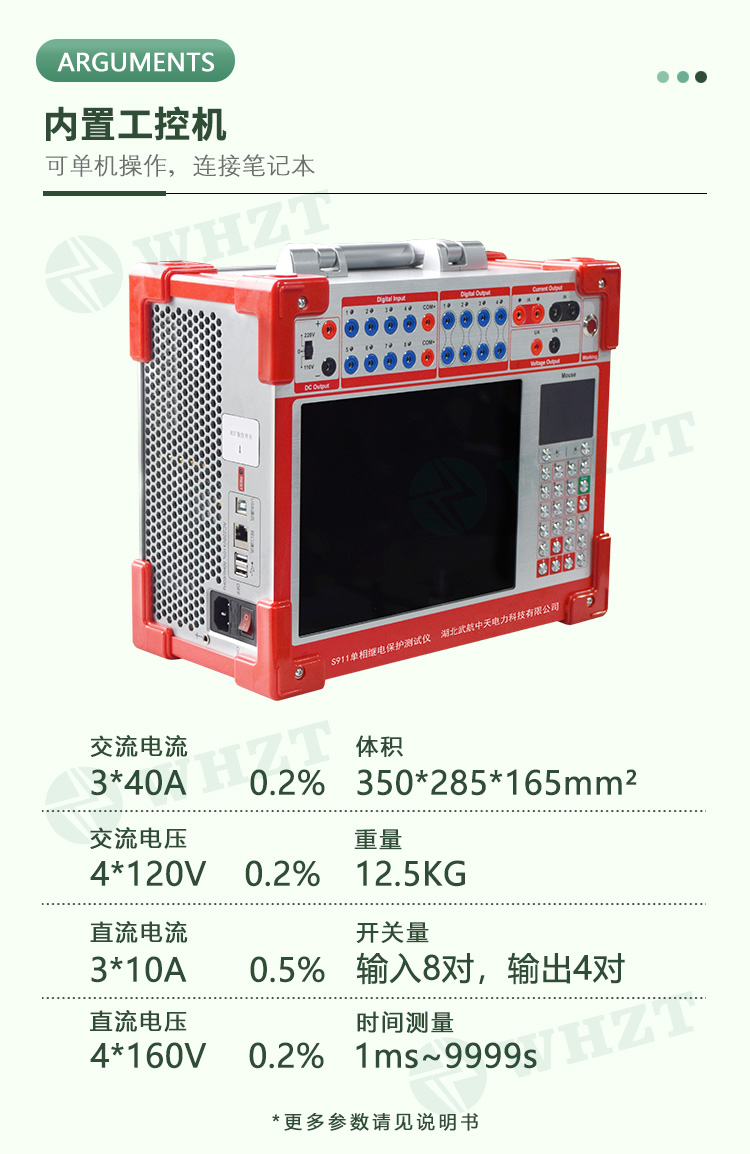

技术参数

1．交流电流源
电流输出（有效值）	0--100A/相，精度：0.5% ±5mA
相电流长时间允许工作值(有效值)	10A
最大输出功率	800VA
频率范围	0~1000Hz，精度0.001Hz
谐波模拟输出	0-25A
谐波次数	2--20次
相位	0~360°，精度0.1°
2．直流电流源
直流电流输出	0--±10A/相，精度：0.5% ±5mA
3．交流电流源
电压输出（有效值）	0--300V/相，精度：0.5% ±5mV
电压输出功率	30VA
频率范围	0--1000Hz，精度：0.001Hz
谐波次数	2--20次
相位	0--360°，精度：0.1°
4．直流电压源
电压输出幅值	0--±350V，精度：0.5% ±5mV
电压输出功率	20VA
5．开关量端子
开关量输入端子	8 对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号有源接点：0-250V DC
开关量输出端子	4 对，空接点，遮断容量：110V/2A，220V/1A
6．其他
时间范围	1ms--9999s，测量精度：1ms
体积重量	体积 338(mm)×168 (mm)×305(mm)，约12Kg
交流供电	AC220V±10%，50Hz,10A

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
