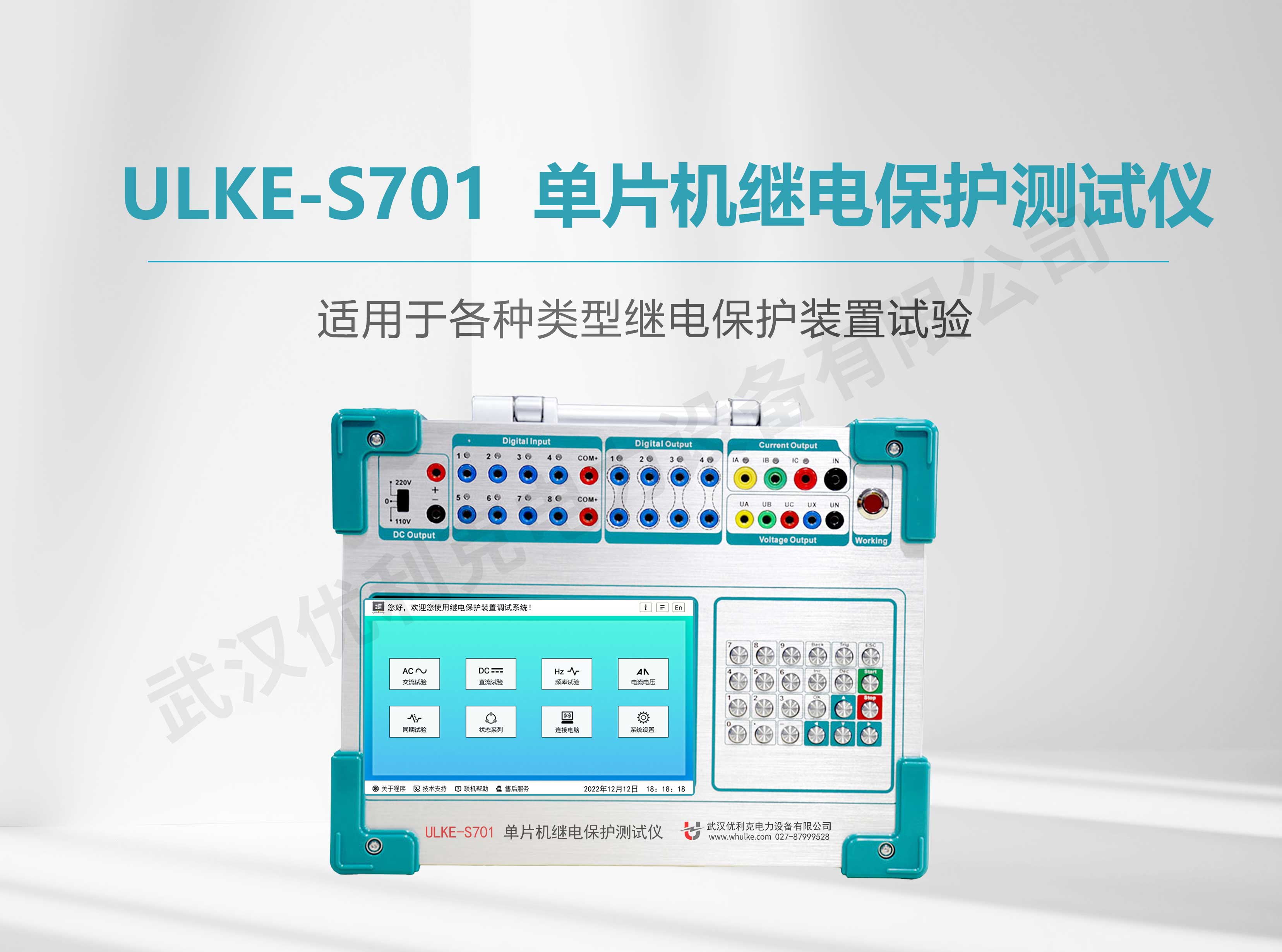

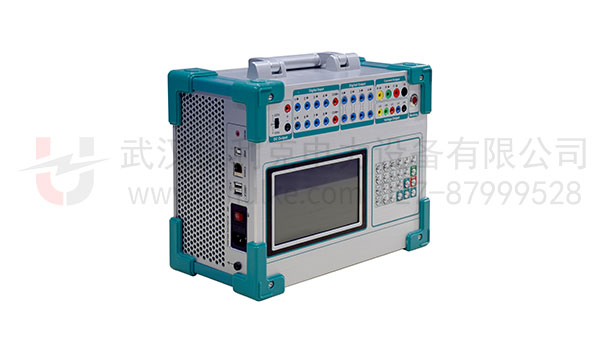

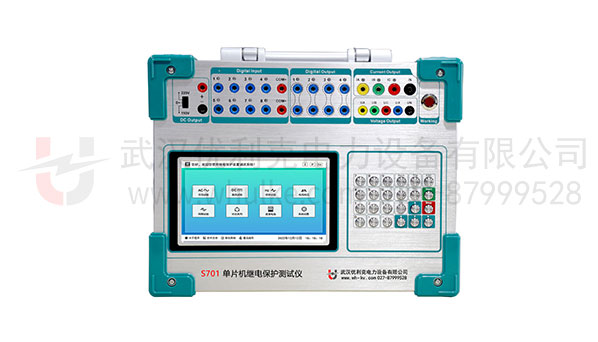

单片机继电保护测试仪

主要特点

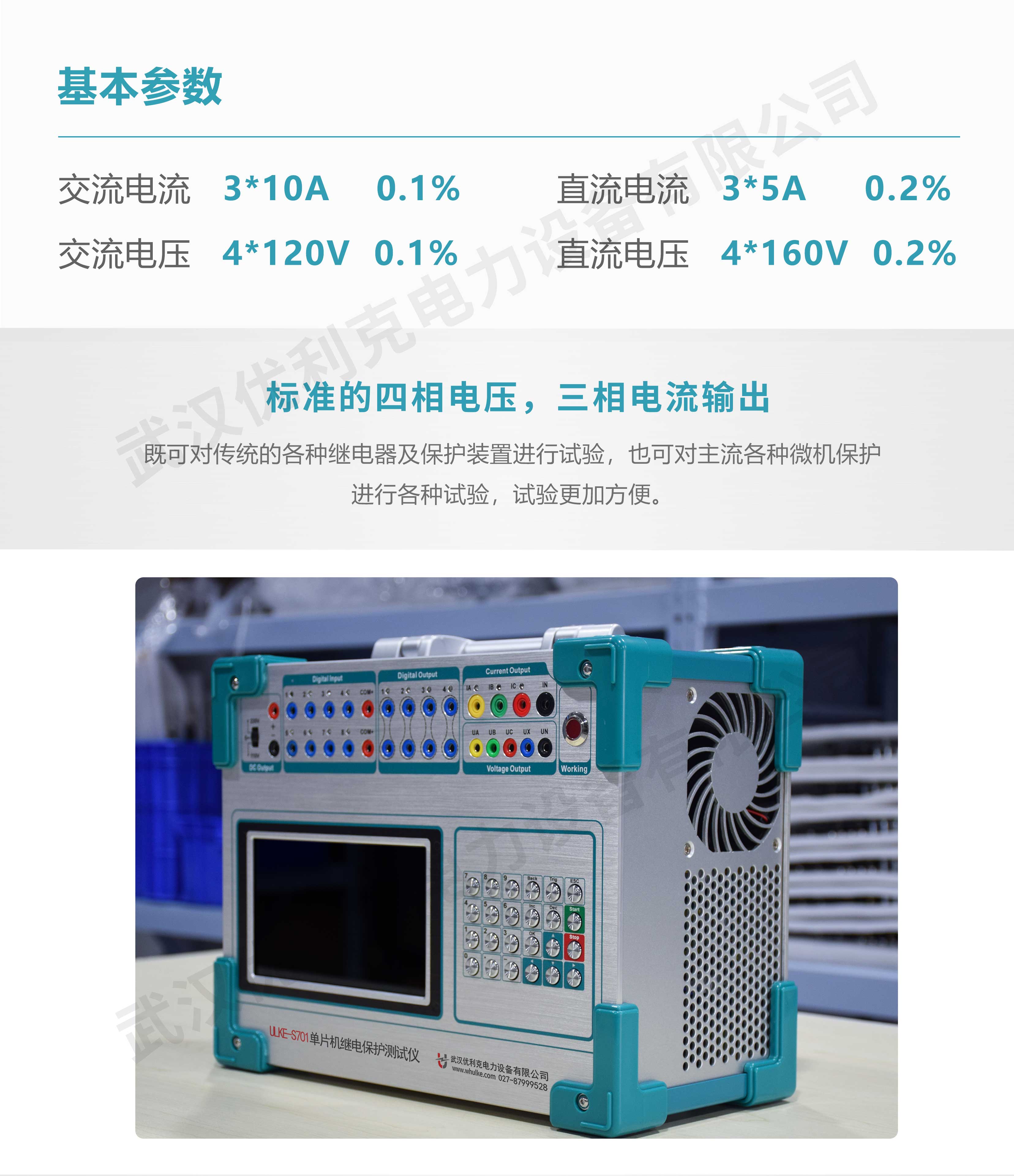

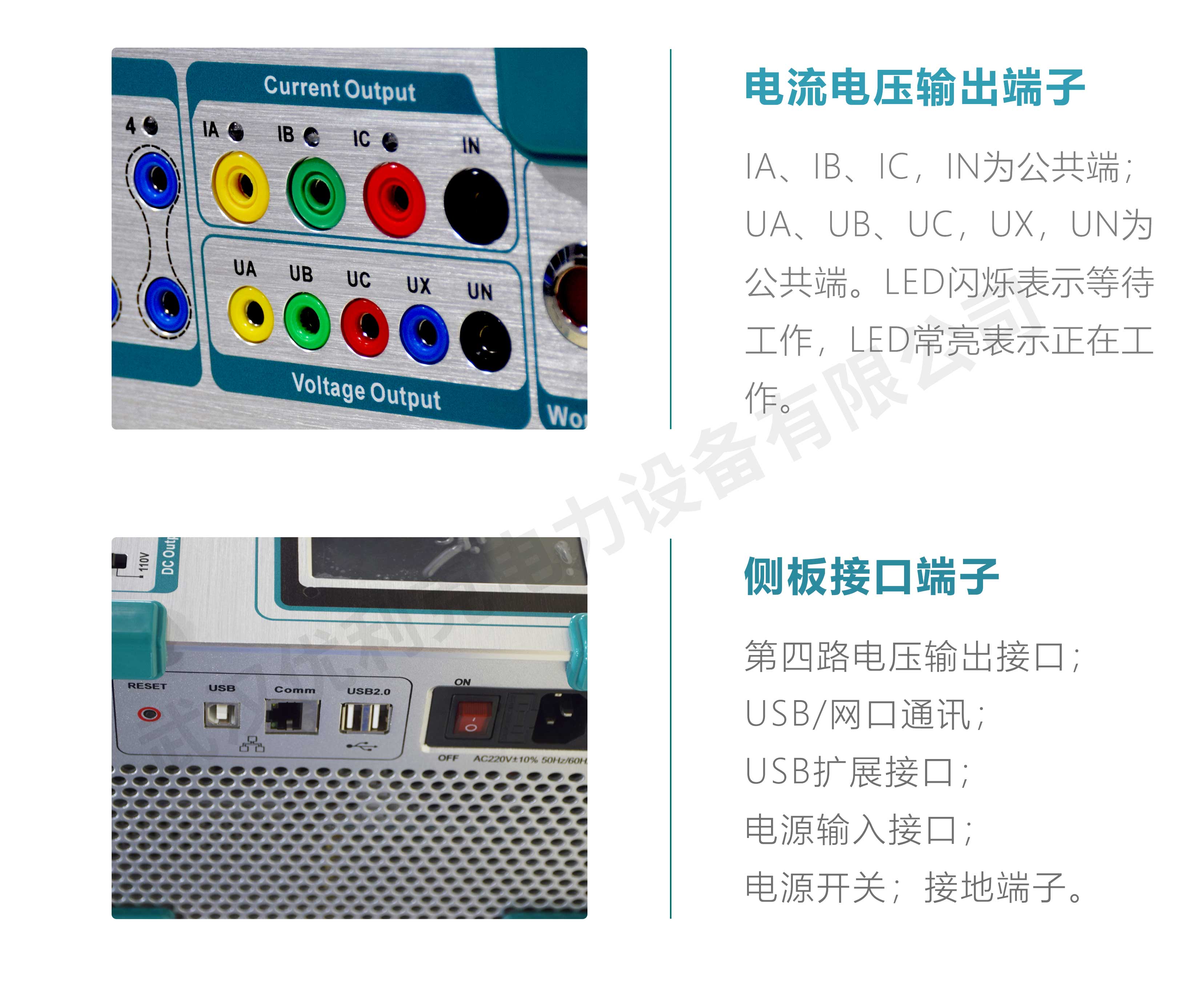

1. 满足现场基本试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对主流各种微机保护进行各种试验，试验更加方便和快捷。
2. 满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。

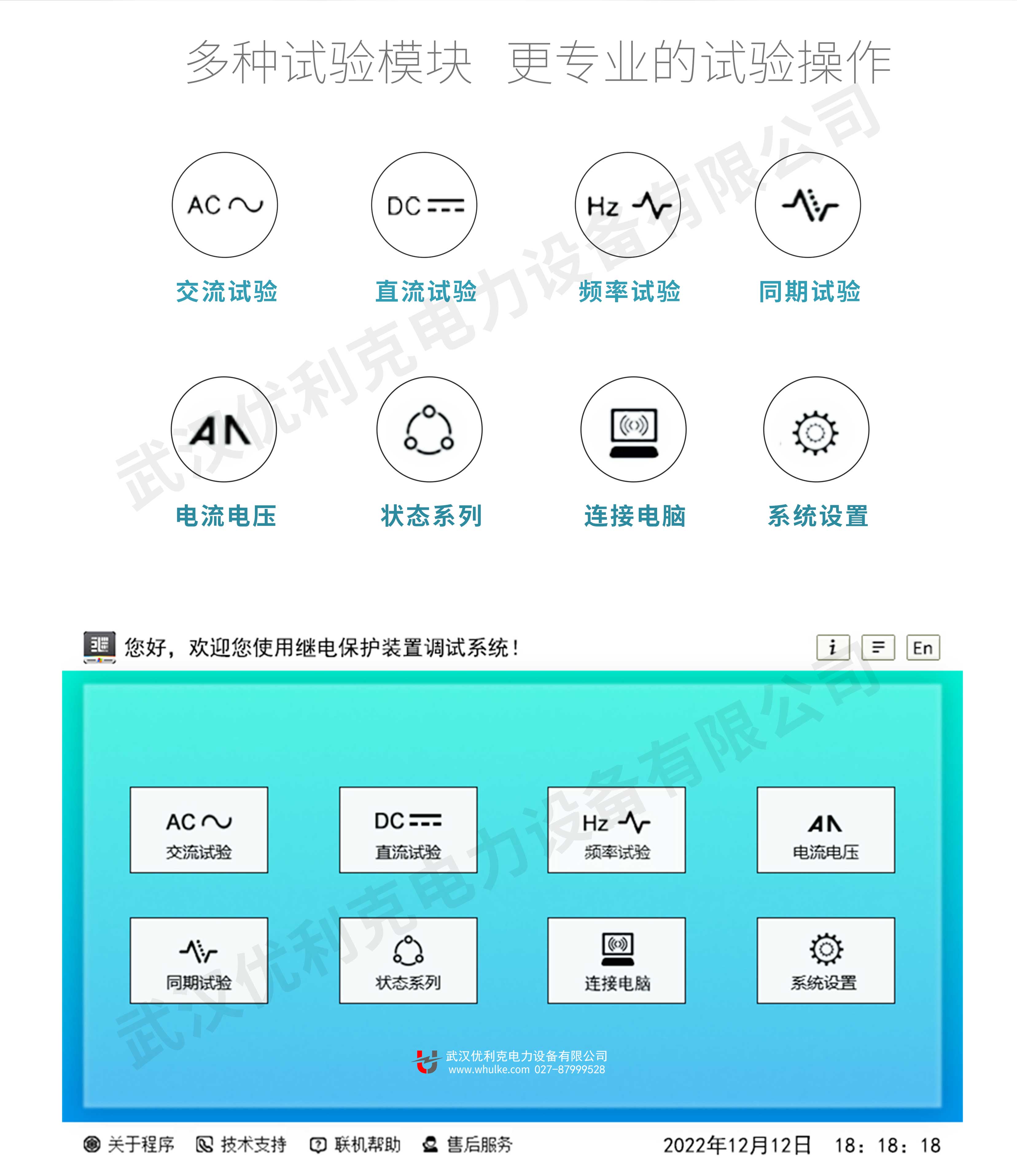

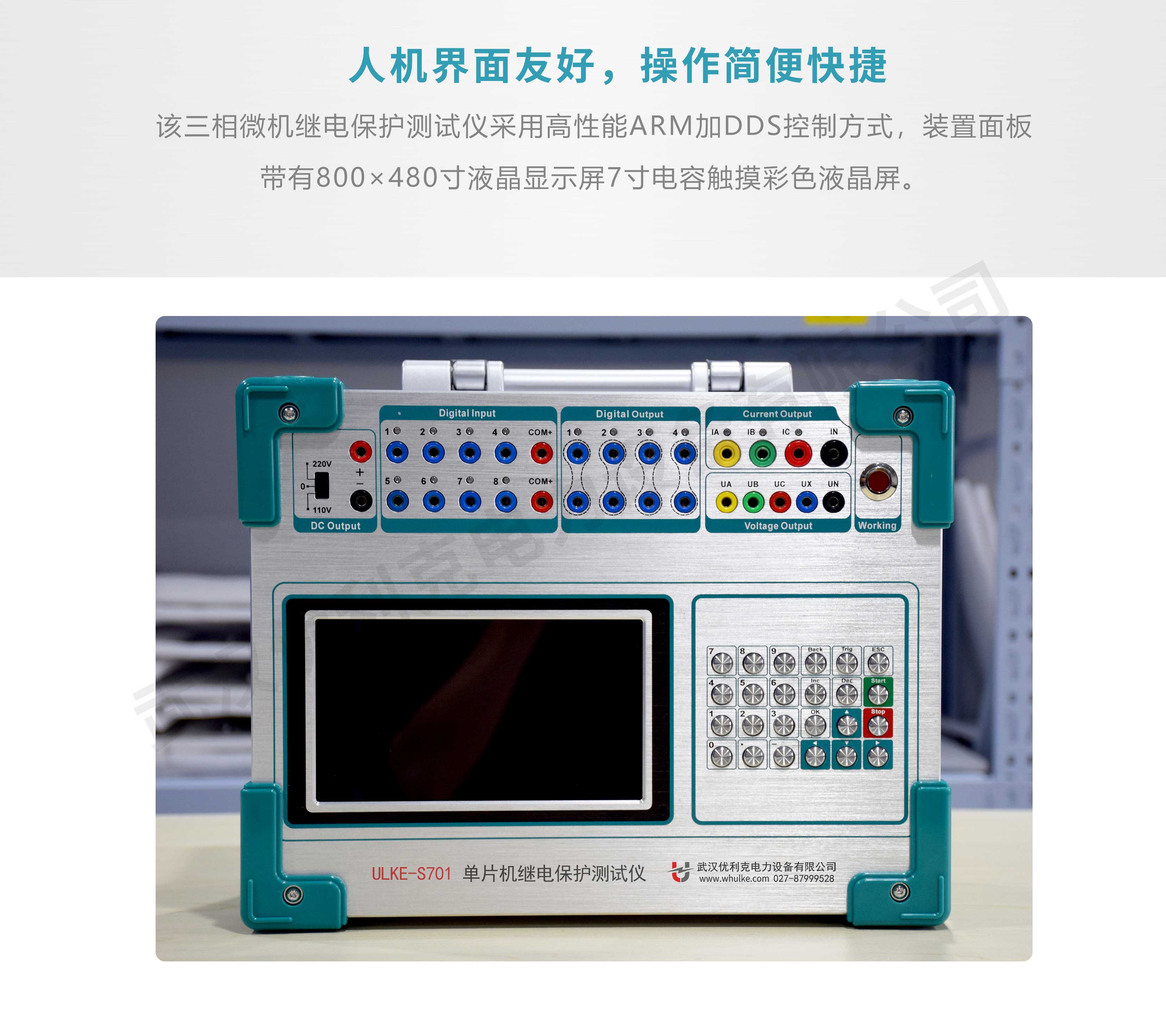

3. 触摸彩色屏+多功能按键操作，人机界面友好，操作简便快捷；高性能的进口ARM主控芯片和7寸分辨率为800×480的电阻触摸屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4. 配备有7寸分辨率为800×480电容触摸屏，高清显示，方便操作。
5. 主控板采用ARM+16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
6. 功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
7. 设备内部采用串口屏和主控板通讯，无须任何转接线，性能稳定，方便使用。

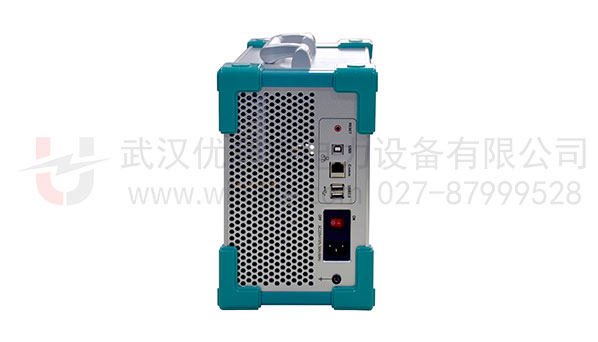

8. 可连接笔记本电脑（选配）运行。笔记本电脑配有更加丰富功能的上位机软件，采用网口通讯方式连接，通用性强，通讯稳定。

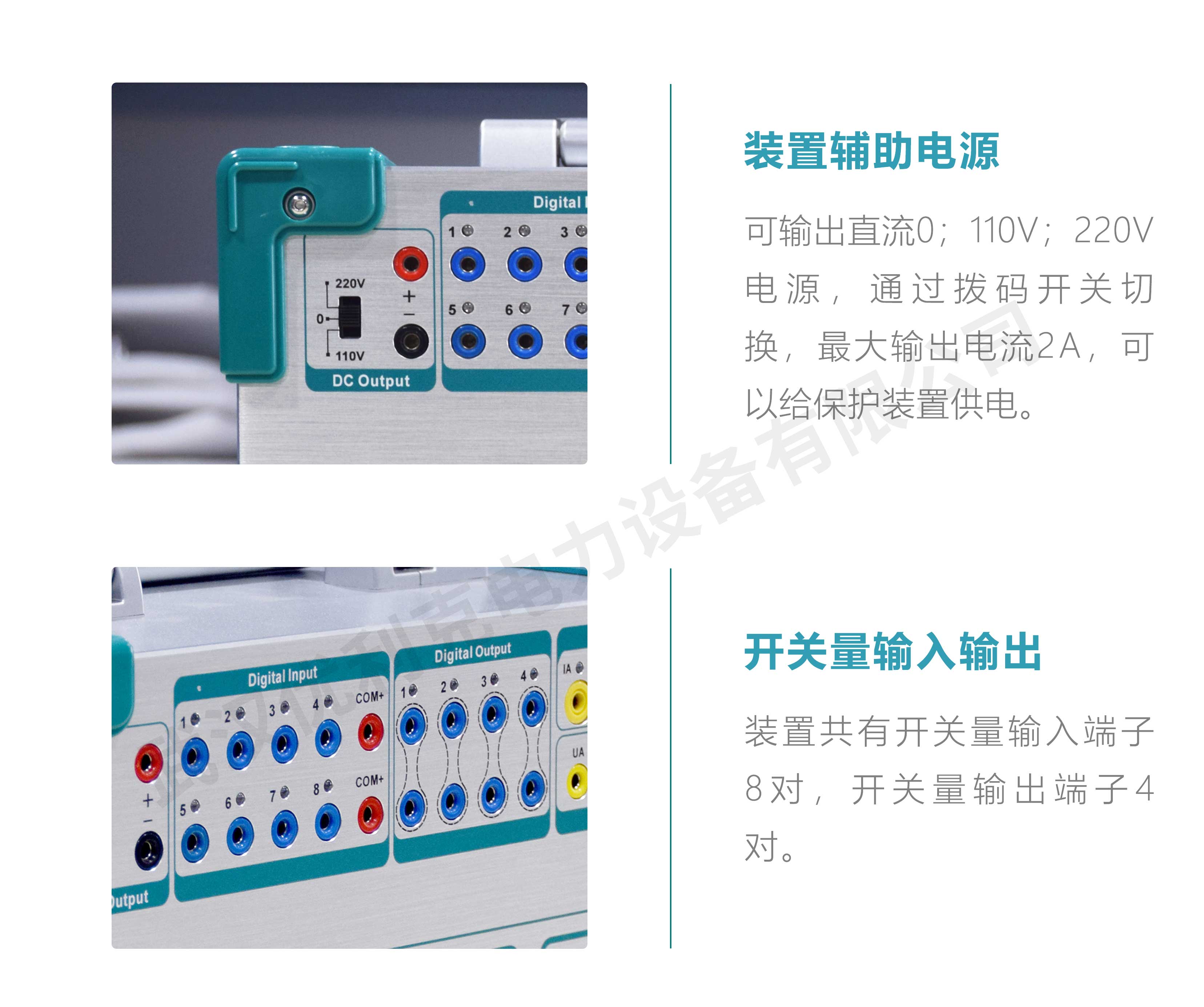

9. 配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
10. 具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

技术参数

1．交流电流源
单相电流输出（有效值）	0--30A/相，精度：0.5%  ±5mA
三相并联输出(有效值)	0--90A/六相，同相位并联输出
相电流长时间允许工作值(有效值)	10A
每相最大输出功率	200VA
三相并联电流最大输出功率	600VA
三并电流最大输出允许工作时间	5s
频率范围	0~500Hz，精度0.001Hz
相位	0~360°，精度0.1°
2．直流电流源
直流电流输出	0--±10A/相，精度：0.5% ±5mA
3．交流电流源
单相电压输出（有效值）	0--120V/相，精度：0.5% ±5mV
线电压输出（有效值）	0--240V
相电压/线电压输出功率	70VA/90VA
频率范围	0--500Hz，精度：0.001Hz
相位	0--360°，精度：0.1°
4．直流电压源
单相电压输出幅值	0--±160V，精度：0.5% ±5mV
线电压输出幅值	0--±320V
相电压/线电压输出功率	70VA/90VA
5．开关量端子
开关量输入端子	8 对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号 有源接点：0-250V DC
开关量输出端子	4 对，空接点，遮断容量：110V/2A，220V/1A
6．其他
时间范围	1ms--9999s，测量精度：1ms
体积重量	体积 320 (mm)×168 (mm)×250(mm)，约12.5Kg
交流供电	AC220V±10%，50Hz,10A
