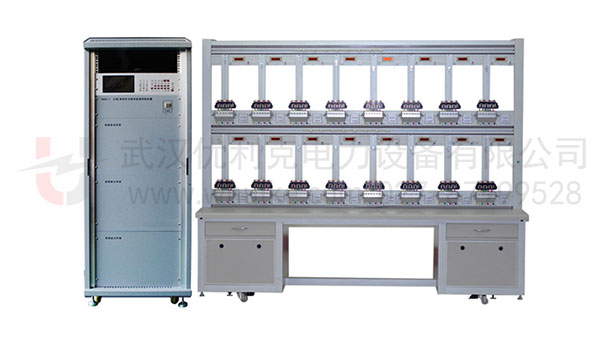

ULDN-T600

电能表检验台

功能:

ULDN-T600电能表检验台是电力计量单位和电能表厂家的专用计量设备,适用于0.1级及以下各种电能表(包括正弦无功表)的检验

特征:

装置设计合理,造型美观;可按客户试验需求定制

全国服务电话:153 7754 9268(同微信)/027-8799 9528

性能与特征

     1、电能表检验台设计合理,造型美观。装置挂表架和台体框架全部采用专用铝合金材料制作,台面板由防火防热纤维材料构成,整个装置色彩柔和、比例协调、结构牢靠。工艺考究、外形漂亮耐看。
     2、专用键盘操作和PC机操作并存,使用方便。本装置配以键盘,键盘自带液晶显示屏,装置的工作状态一目了然.操作轻松自如。PC机控制软件层次分明,界面美观,使用灵活方便。
     3、自动化程度高。在检定电能表时只要人工参与挂表,调整好光电采样器,并正确设计好表的参数后,所有检定项目(包括预热、潜动试验、起动试验、标准偏差的测定、基本误差的测定)由PC机自动控制,一次完成。校表程序可按照国家规程,也可由用户自定义。
     4、光电采样器可实现三维调节,既可采样回转式电能表的转盘信号.也可接收电子式电能表的频闪信号。
     5、误差处理系统能接收光电采样器信号、安装式电子表的输出脉冲和标准电能表的高频脉冲信号等。
     6、相同类型(相线、额定电压、标定电流相同),不同常数的电能表可同时校验(限三种常数)。
     7、可检验多功能电能表485口的通讯功能、需量误差及时钟误差(要求表有时钟信号输出)。
     8、可自动对回转式电能表转盘的黑标进行定位,方便做潜(起)动试验。
     9、可在工频基波上迭加2~21次谐波,谐波的幅值和相位可随要求设定。还可对输出量进行谐波分析并绘制波形。
    10、能自动测试各单元的电压、电流、功率稳定度和三相总功率稳定度,能自动给出装置监视仪表的比对误差和输出电量三相不对称度指标(配数字式标准表的装置)。
    11、装置稳定度高,可靠性好,输出功率大。电压(电流)回路可带任意性质的负载。
    12、装置具有完善的故障检测、定位、保护和报警功能,以免人为的接线或操作错误而损坏装置。
    13、PC管理软件还具备了功能完善的报表打印、数理统计和资产维护等功能。

技术参数

1、装置准确度等级
0.1 级、0.05级
2、输出电压
3*100V/57.7V Y             3*100V ∆
3*380V/220V Y         3*380V ∆
调节幅度
0~120%连续可调
调节细度
优于0.01%
3、输出电流
输出电流
0.1A、0.25A、0.5A、1A、2.5A、5A、10A、20A、50A、100A
调节幅度
0~120%连续可调
调节细度
优于0.01%
4、输出功率
(电压回路)ULDN-T600       100VA
(电压回路)ULDN-T1600     500VA
(电流回路)ULDN-T600         150VA
电流回路)ULDN-T1600     800VA
5、输出电压、电流、功率稳定度
≤0.02%/120S       PF=1(0.05级装置)
≤0.05%/120S       PF=1(0.1级装置)
6、输出电压、电流波形失真度
输出电压、电流波形失真度
≤ 0.5%
7、三相对称度
三相对称度
优于120°土0.3°
8、频率范围,调节细度
频率范围:45Hz~65Hz
调节细度:  0.01Hz
9、移相范围,调节细度
移相范围:-180.0° ~180.0°
调节细度:0.1°
10、标准晶振稳定度
标准晶振稳定度
≤ 10-7/S
11、指示仪表等级
指示仪表等级
电压、电流表准确度为土0.2%;相位表准确度为 土0.5°;频率表准确度为 土0.01Hz
12、挂表数量
挂表数量
3块、 6块 、 16块
13、供电电源
供电电源
3*220V士10%~50Hz
14、最大功耗
ULDN-T600       1500 VA
ULDN-T1600     3000 VA
15、工作环境
工作环境
温度:20℃土5℃            相对湿度:≤85%
16、外形尺寸和重量
ULDN-T300:1800mm * 720 mm * 1550 mm,  250Kg;      ULDN-T600: 2000mm * 720 mm * 1550 mm,280Kg;      ULDN-T1600: 2380mm * 710 mm * 1900 mm,350Kg .

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
