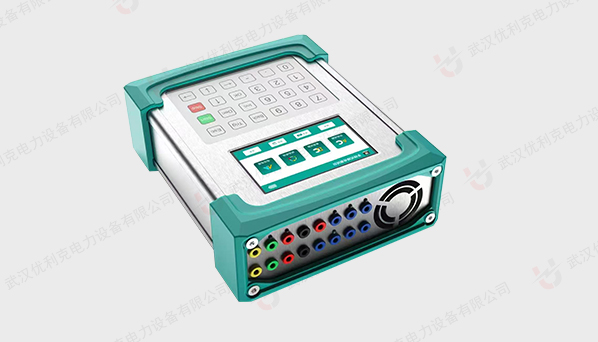

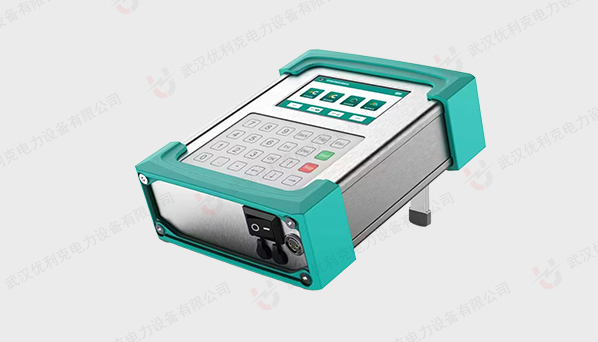

手持式保护测试仪

性能与特征

1．满足现场基本试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对主流各种微机保护进行各种试验，试验更加方便和快捷。

2．满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。

3．触摸彩色屏操作界面，人机界面友好，操作简便快捷；高性能的进口ARM主控芯片和4.3寸TFT电容触摸屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

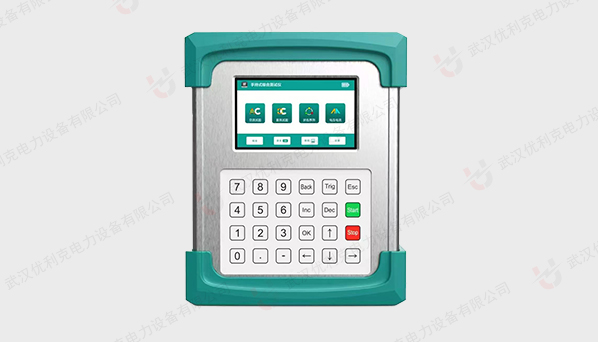

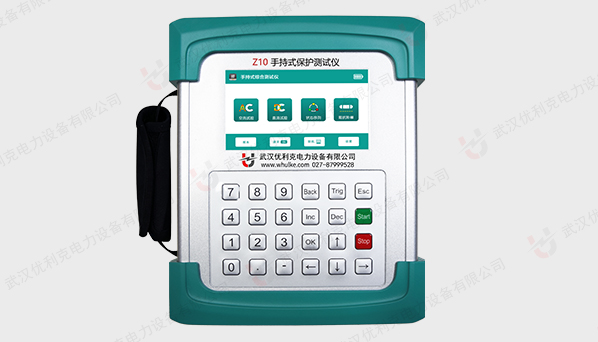

4．面板配备4.3寸TFT电容触摸屏，高清显示，方便操作。

5．主控板采用ARM+16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

6．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

7. 具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

技术参数

1.交流电流源


单相电流输出（有效值）	0--10A/相，精度：0.2%  ±5mA
三相并联输出(有效值)	30A三相同相位并联输出
相电流长时间允许工作值(有效值)	1A
每相最大输出功率	100VA
三相并联电流最大输出功率	300VA
三并电流最大输出允许工作时间	5s
频率范围	0--1000Hz，精度0.01Hz
谐波次数	2--20次
相位	0--360°，精度0.1°


2.直流电流源


直流电流输出

0--±5A/相，精度：0.5%  ±5mA

3.交流电压源


单相电压输出（有效值）	0--125V/相，精度：0.2%  ±5mV
线电压输出（有效值）	0--250V
相电压/线电压输出功率	40VA/60VA
频率范围	0--1000Hz，精度：0.01Hz
谐波次数	2--20次
相位	0--360°，精度：0.1°


4.直流电压源


单相电压输出幅值	0--±160V，精度：0.5%  ±5mV
线电压输出幅值	0--320V
相电压/线电压输出功率	40VA/60VA

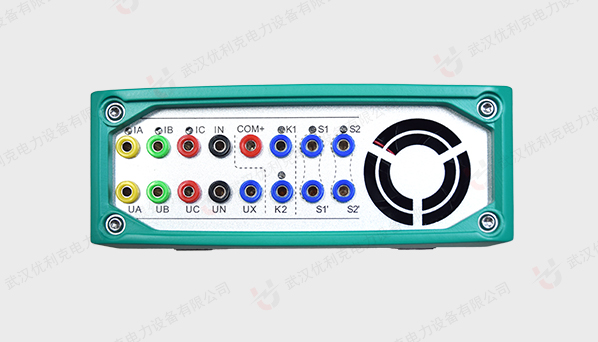

5.开关量端子


开关量输入端子	2对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号 有源接点：0-250V DC/AC
开关量输出端子	2对，空接点，遮断容量：AC /DC:0-250V/5A


6.其他


时间范围	1ms--9999s，测量精度：1ms
单机体积重量	体积:214*176*60 mm3，约2.4Kg

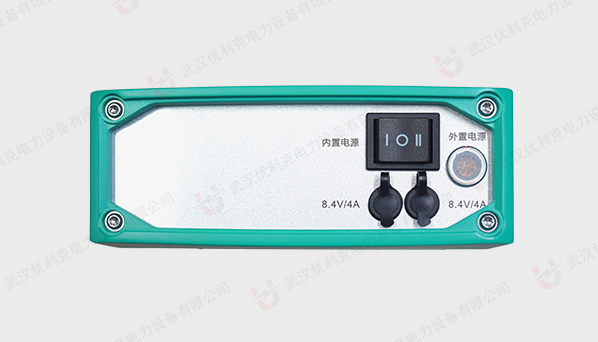

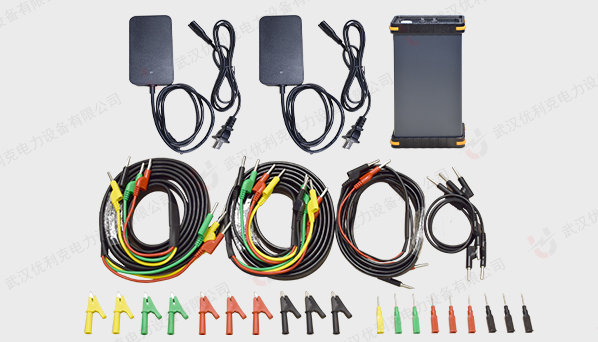

适配器供电	充电器8.4V/4A

7．交流电流工作时间


待机工作时间	工作时间>8小时
工作电流≤1A	长时间输出
1A<工作电流≤5A	工作时间>600S
5A<工作电流≤10A	工作时间>5S
