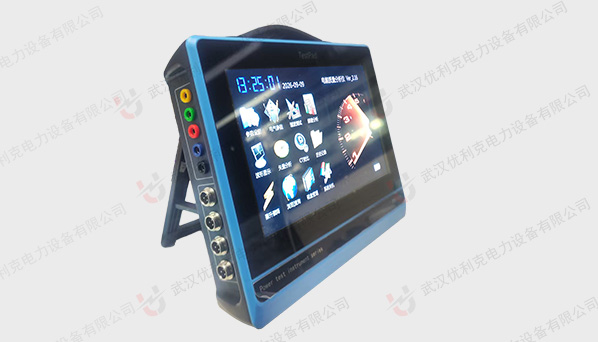

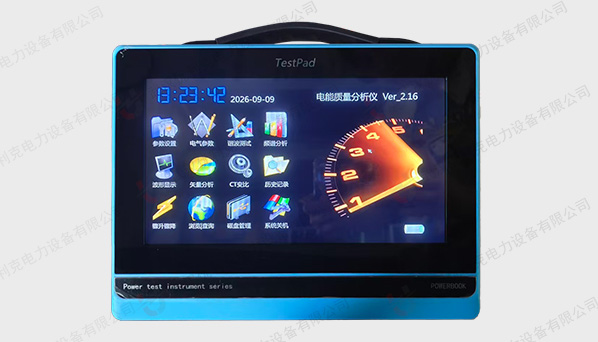

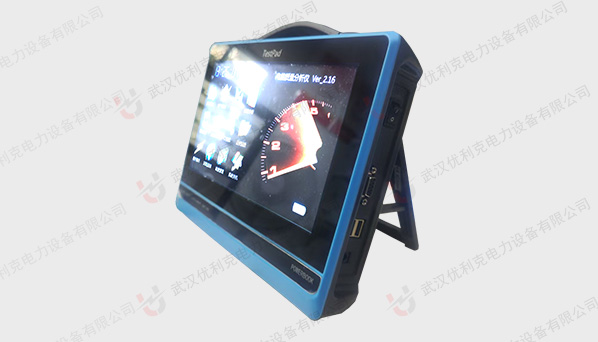

平板式电能质量分析仪

性能与特征

1、多通道测量：4个电压通道、4个电流通道同时测量。

2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；

3、可测量2-64次的电压谐波和电流谐波含量；

4、可测量0.5-31.5次电压和电流的间谐波含量；

5、可测量电压和电流的总谐波畸变率；

6、可测量短时闪变（PST）、长时闪变（PLT）、电压波动；

7、可测量正序电压、负序电压、零序电压、电压不平衡度；

8、可测量正序电流、负序电流、零序电流、电流不平衡度；

9、暂态参量测量功能，具备电压骤升骤降事件记录功能，同时自动启动录波功能，将所发生事件的发生时间和前后五个周波的实际波形记录下来；

10、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；具备波形因子计算功能；

11、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行计量装置错接线检查；在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线

有问题的用户计算追补电量。

12、选配大钳表可以进行低压电流互感器的变比和角差测量；

13、谐波含量可以柱状图的形式显示，视觉效果良好；

14、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；

15、10寸大屏幕彩色液晶屏显示器1280×800；

16、电容屏触摸操作，与平板电脑和智能手机操作近似，简便易学；

17、支持鼠标操作，适应不同习惯的操作人员；

18、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；

19、谐波含有率国标查询功能，可对国标允许值进行查询；

20、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。

21、数据可以存储U盘，以便历史查询。

22、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；

23、分析软件可按照国标要求生成专业的电能质量分析报表；

24、仪器具有屏幕截图功能，对任何一屏的显示数据可以图片的形式手动保存下来；

25、仪器尺寸小、重量轻、携带方便；

26、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试。

技术参数


项目		参数
整体精度		满足国标A级的要求
测量通道数		四通道电压、四通道电流
测量范围	电压	10-800V，选配精密分压盒可达1000V
	电流	小钳表：口径8mm，0-5A-25A(标配) 中号钳表：口径50mm，5-100-500A(选配) 大号钳表：口径125×50mm，20-400-2000A(选配) 柔性钳：环径250mm，30-1000-5000A(选配)
	相角	0.000－359.999°
	频率	42.5－69Hz
分辨率分辨率	电压	0.001V
	电流	0.0001A
	相角	0.001°
	功率	有功0.01W、无功0.01Var
	频率	0.0001Hz
电压有效值精度		≤0.1%
电流有效值偏差		≤0.3%
相角误差		≤0.1°
功率偏差		≤0.5%
频率测量精度		≤0.01Hz
谐波测量次数		2－64次
电压谐波偏差		谐波大于1%标称值时：≤1%读数 谐波小于1%标称值时：≤0.05%标称电压值
电流谐波偏差		谐波大于3%标称值时：≤1%读数+CT精度 谐波小于3%标称值时：≤0.05%电流量程
电压不平衡度精度		≤0.2%
电流不平衡度精度		≤0.5%
电压波动精度		5%
短闪变测量时间		10分钟
长闪变测量时间		2小时
闪变测量偏差		≤5%
显示屏		1280×800、彩色宽温液晶屏
充电电源		AC220V±15% 频率 45Hz-65Hz
电池工作时间		≥10小时
功耗		＜4VA
绝缘		电压、电流输入端对机壳的绝缘电阻≥100MΩ。 工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验
环境温度		-20℃～50℃
相对湿度		0-95% 无冷凝
