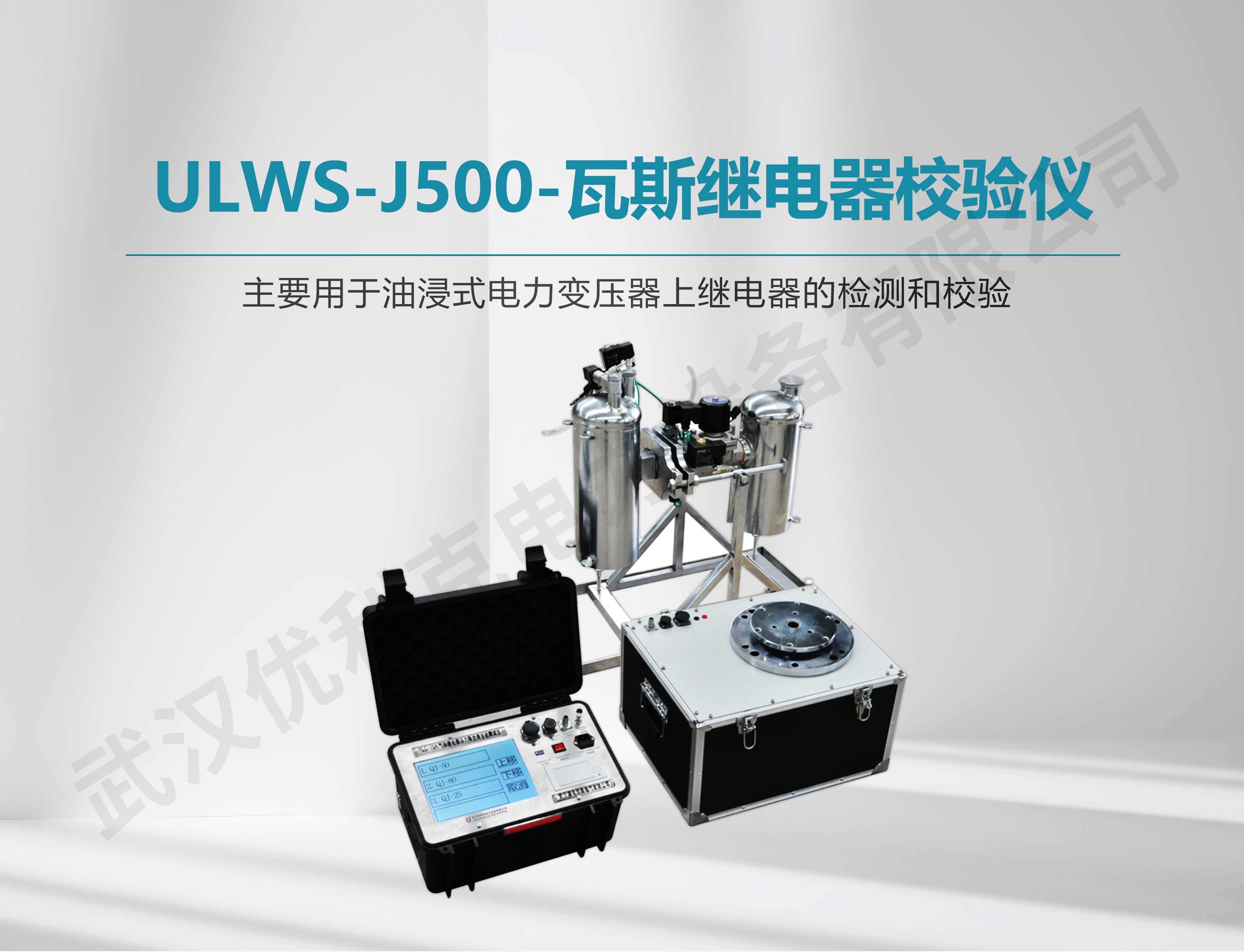

ULWS-J500

瓦斯继电器校验仪

功能:

主要用于油浸式电力变压器上继电器的检测和校验。

特征:

产品外观设计体积小;功率低、使用方便

全国服务电话:153 7754 9268(同微信)/027-8799 9528

产品简介

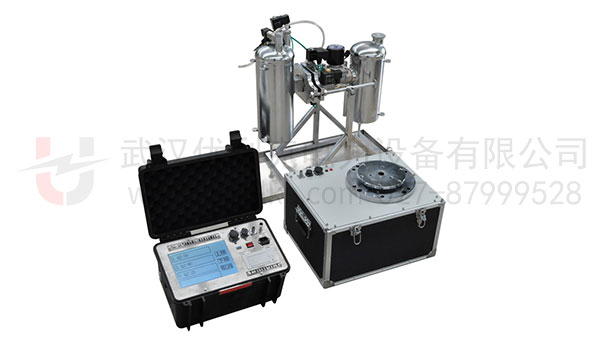

ULWS-J500瓦斯继电器校验仪是一种新型瓦斯继电器流速值及容积值校验的专用设备,主要用于油浸式电力变压器上继电器的检测和校验。该校验台模拟变压器内故障时继电器的动作机理,采用先进的计算机测控技术,通过实时采集流量信号并准确计算出流速值,以达到定量测试流速值的目的;通过定量容积计量装置,以达到准确检测动作于信号容积值的目的。
ULWS-J500瓦斯继电器校验仪可以实现继电器动作于跳闸流速值、动作于信号容积值和密封性能的校验,各校验项目可分别独立完成,互不影响,校验完成后可将测试结果进行保存和打印。
ULWS-J500瓦斯继电器校验仪采用计算机实时控制操作,电脑液晶全中文菜单式显示,操作界面直观、简单;整机具有自动化程度高、测试速度快、测试数据准确、数据重复性好等特点。

性能与特征

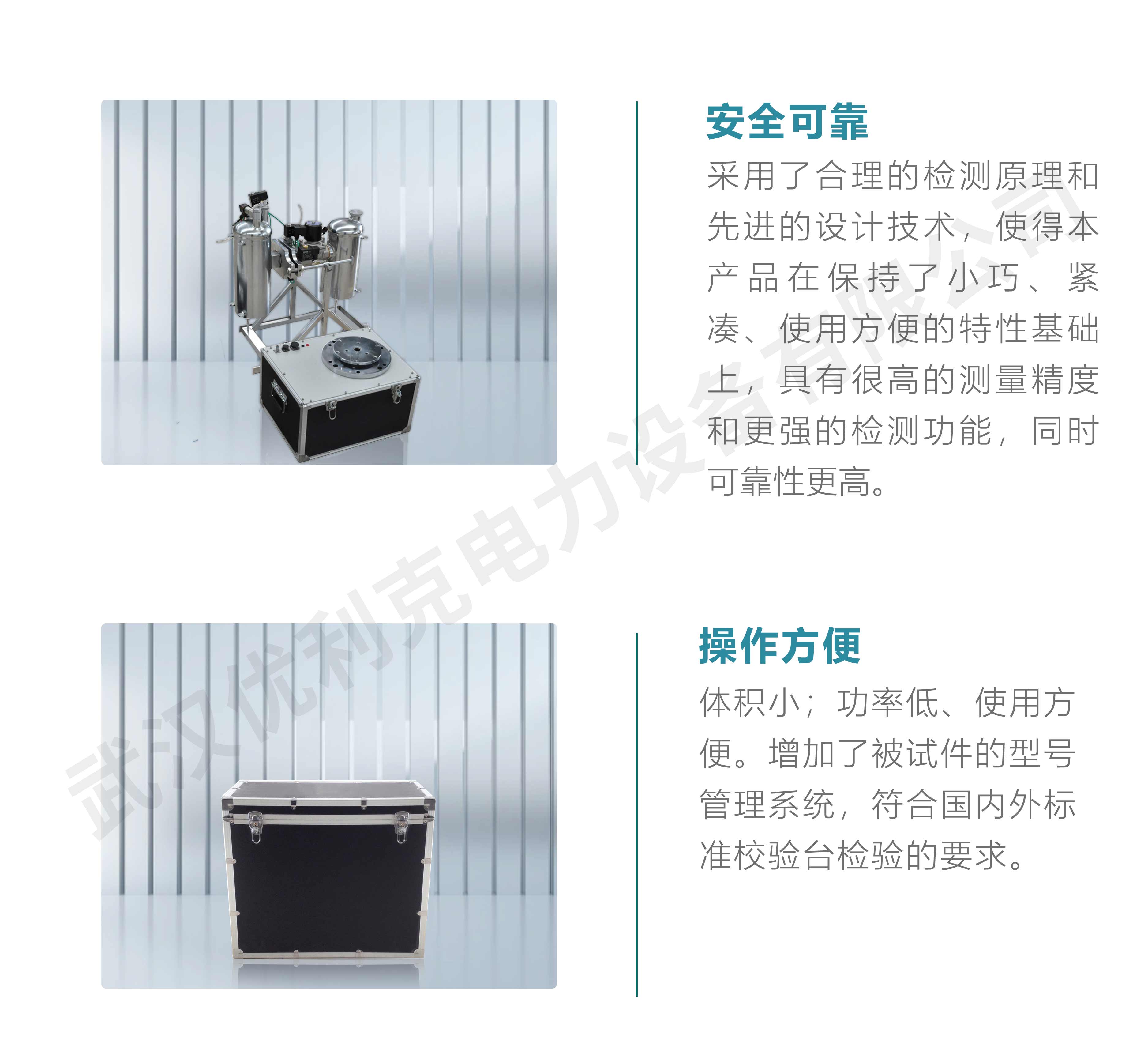

    1、气体继电器压力释放阀检测仪产品外观设计体积小、功率低、使用方便、操作简单。采用了合理的检测原理和先进的设计技术,使得本产品在保持了小巧、紧凑、使用方便的特性基础上,具有很高的测量精度和更强的检测功能,同时可靠性更高。
    2、瓦斯继电器校验仪中增加了被试件的型号管理系统,使仪器在检测过程中对应不同的被试件动作特性,有对应的检测曲线,从而使精度符合国内外标准校验台检验的要求。

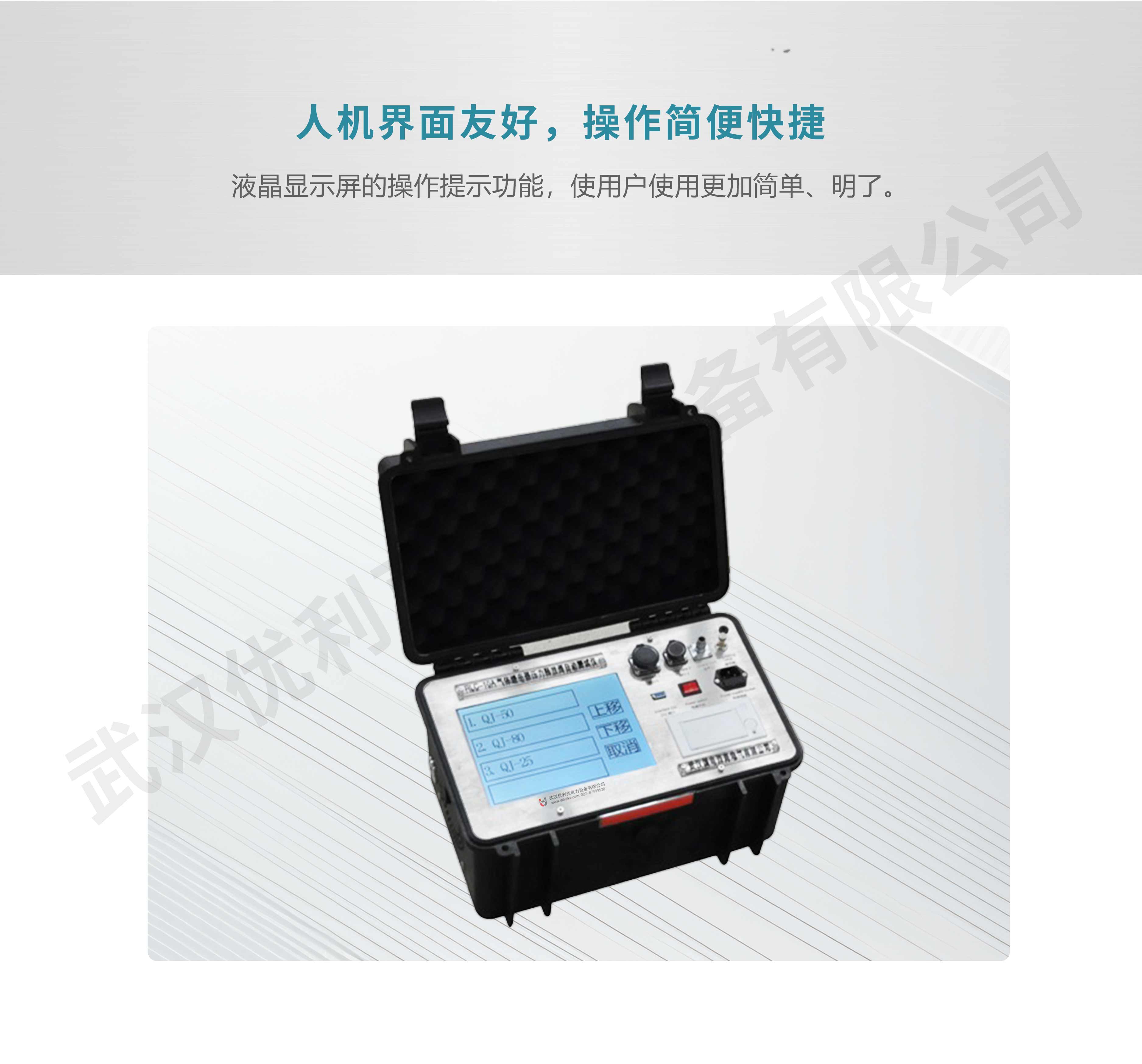

    3、先进的智能化设计,使得产品自动化程度更高,与市场上同类型产品相比较,系列产品的整机集成化程度更高、采样结果真实可靠、方便用户携带使用。液晶显示屏的操作提示功能,使用户使用更加简单、明了。

技术参数

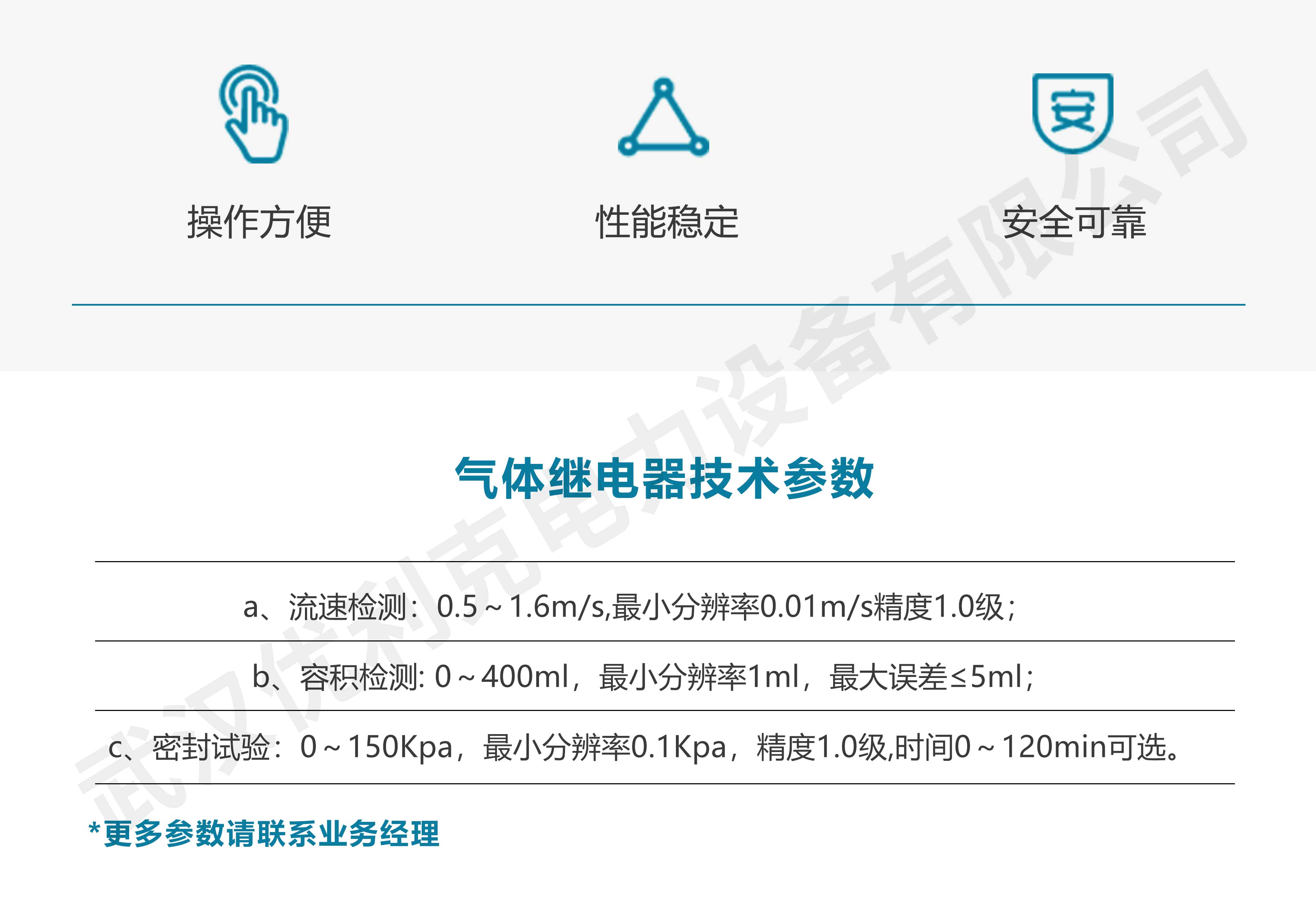

1、气体继电器
a、流速检测:0.5~1.6m/s,最小分辨率0.01m/s精度1.0级;   b、容积检测: 0~400ml,最小分辨率1ml,最大误差≤5ml;  c、密封试验:0~150Kpa,最小分辨率0.1Kpa,精度1.0级,时间0~120min可选。
2、压力释放阀
a、开启压力检测:0~150Kpa,最小分辨率0.1Kpa,精度1.0级;  b、关闭压力检测:0~150Kpa,最小分辨率0.1Kpa,精度1.0级。
3、试验介质
气体继电器试验介质25#变压器油
压力释放阀实验介质空气。
4、电源
a、电 源:AC220v,50HZ;
b、控制系统:功率150w;
c、执行系统:功率120w;
d、总功率:270w。
5、仪器箱
由于本系列产品的整机集成化程度高,产品共有三只铝合金箱组成。
a、气体继电器检验装置:外形尺寸: 70×40×65cm,重量55kg;   b、微 机 测 控 箱:201外形尺寸:42×29×26cm,重量15kg;   c、压力释放阀检验装置:外形尺寸:50×40×40cm,重量25kg。











生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
