变压器(电抗器)交接试验的项目一般有哪些?

发布日期:2021-11-09 浏览:671 次

  在工程完成交付时,为确认变压器在运输、安装过程中未发生损坏或变化,符合投运要求,需要进行以下交接试验的项目:

  (1)绕组连同套管的绝缘电阻、吸收比、极化指数、介质损耗因数、直流电阻和泄漏电流的测量。

  (2)与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻的测量。

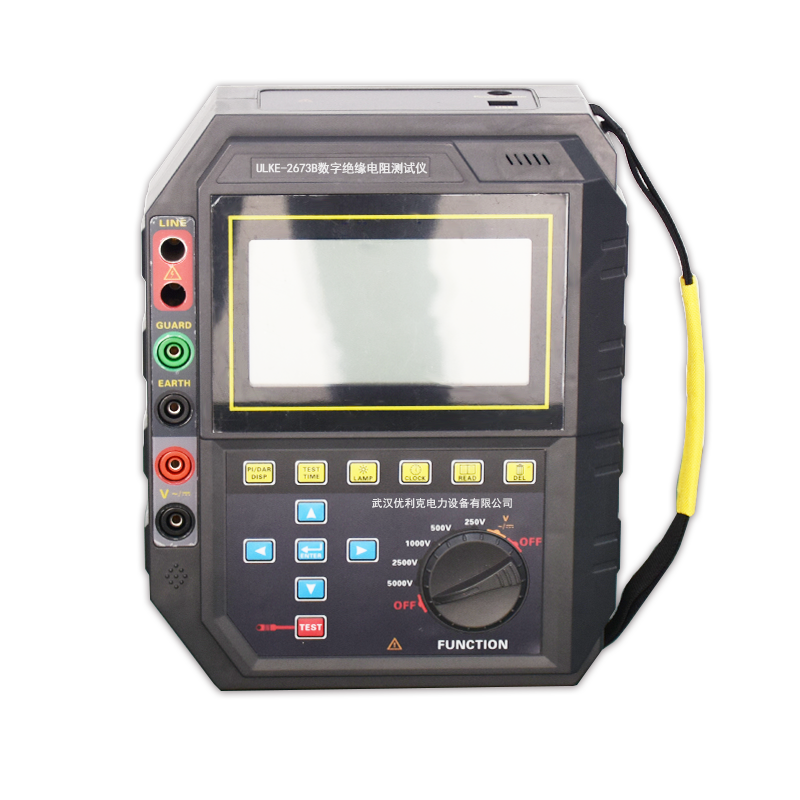

绝缘电阻测试仪

  (3)变压器电压比(所有分接头)、三相联结组别和单相变压器引出线的极性的检查。

  (4)变压器外施工频交流耐压试验。

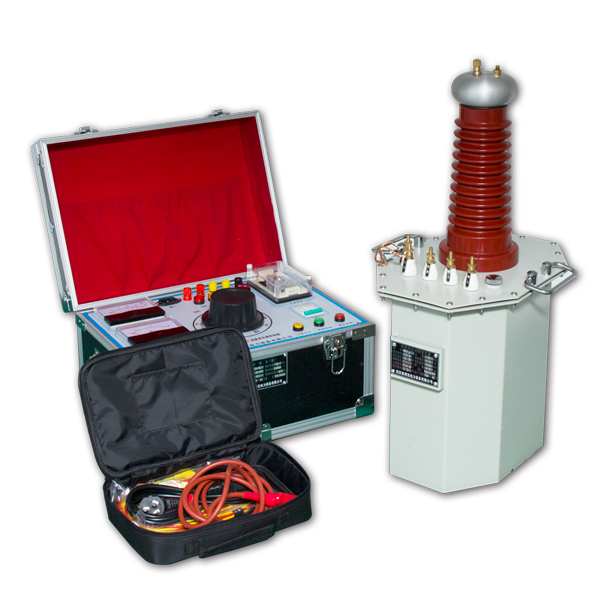

试验变压器

  (5)非纯瓷套管主屏绝缘电阻、电容值、介质损耗因数、末屏绝缘电阻及介质损耗因数的测量。

  (6)绕组连同套管的感应耐压试验带局部放电测量试验。

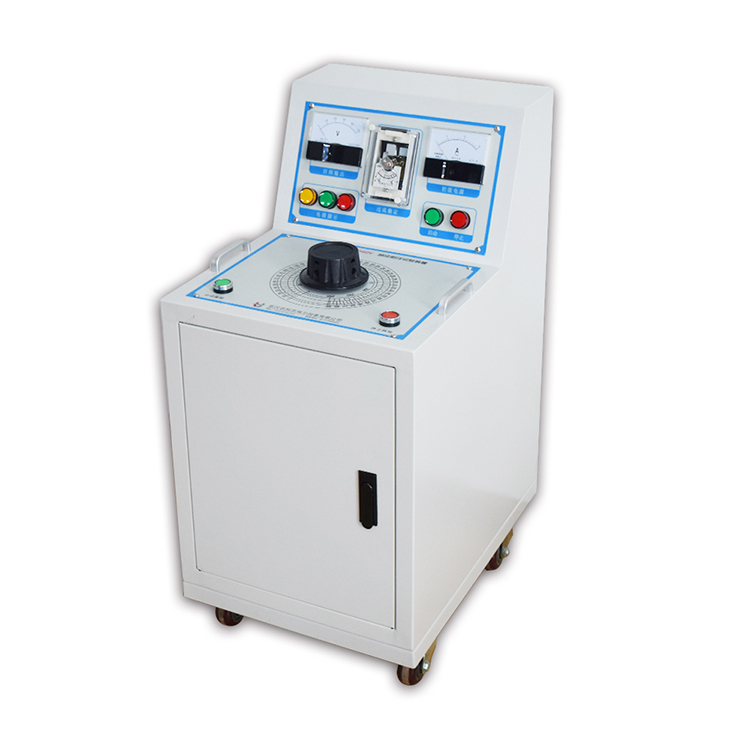

感应耐压试验装置

  (7)本体绝缘油试验(必要时包括套管绝缘油试验),包括界面张力、酸值、水溶性酸(pH 值)、机械杂质、闪点、绝缘油电气强度、油介质损耗因数(90"C)、 绝缘油中微水含量、绝 缘油中含气量(330kV 及以上)、色谱分析。

  (8)套管型电流互感器试验,包括绝缘电阻、直流电阻、电流比及极性、伏安特性。

  (9)有载分接开关的检查和试验,包括绝缘油电气强度、绝缘油中微水含量、动作顺序(或动作圈数)、切换试验和密封试验。

  (10)绕组变形试验,额定电压下的冲击合闸试验和噪声测量。

  另:根据GB 50150 2016 《电气装置安装工程电气设备交接试验标准》,交接试验的一般要求有:

  (1)温度范围为10~40C。

  (2)在进行与温度和湿度有关的试验时,应同时测量被测设备周围的温度及湿度。绝缘试验应在良好的天气且被测设备及仪器周围温度不宜低于5°C,空气的相对湿度不宜高于80%的条件下进行。对于不满足上述温度、湿度条件下测得的试验数据,应进行综合分析,判断电气设备是否可以投入运行。

  (3)对油浸式变压器,应将上层油温作为测试温度。

  (4)在进行绝缘试验时,非被试绕组应予短路接地。
