变压器大修前后所需试验项目汇总

发布日期:2021-11-09 浏览:944 次

  变压器大修前试验包括:

  (1)测量绕组的绝缘电阻和吸收比或极化指数。

  (2)测量绕组连同套管的泄漏电流, 介损因数及套管末屏的绝缘电阻和直流电阻及电压比(所有分接头位置)。

  (3)本体及套管中绝缘油的试验。

  (4)套管试验。

  (5)测量铁芯及夹件对地绝缘电阻。

  (6)测量低电压短路阻抗及低电压空教损耗,以供检修后进行比较,

  (7)必要时可增加其他试验项目,以供检修后进行比较。

  变压器(电抗器)检修过程中应配合吊罩(或器身)检查,进行有关的试验项目,大修中试验包括:

  (1)测量变压器(电抗器)铁芯对夹件、穿芯螺栓(或拉带),钢压板及铁芯电场屏蔽对铁芯,铁芯下夹件对下油箱,以及磁屏蔽对油箱的绝缘电阻。

  (2)必要时做套管电流互感器的特性试验。

  (3)有载分接开关的测量与试验。

  (4)必要时测量无励磁分接开关的接触电阻及其传动杆的绝缘电阻。

  (5)非电量保护装置的校验。

  (6)必要时单独对套管及套管绝缘油进行额定电压下的介损因数、局部放电和耐压试验(包括套管油)。

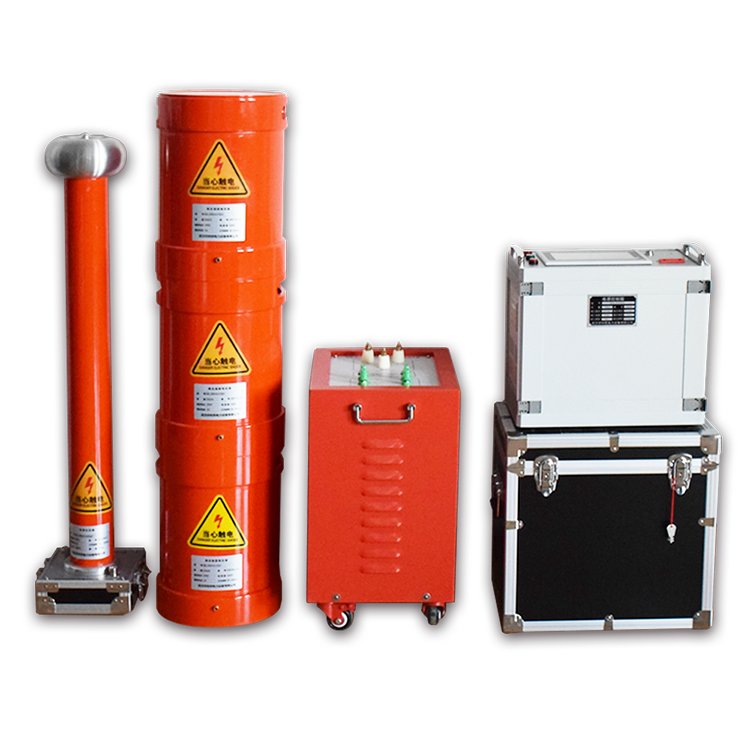

串联谐振装置

  变压器(电抗器)大修后的试验项目有:

  (1)测量绕组的绝缘电阻、吸收比或极化指数。

  (2)测量绕组连同套管的泄漏电流,介质损耗因数及套管末屏的绝缘电阻,直流电阻(所有分接头位置),对多支路引出的低压绕组应测量各支路的直流电阻。

  (3)绕组连同套管的交流耐压试验。-般未经更换的重要绝缘部件,进行干燥处理后,绝緣耐受水平按原出厂试验的80%进行:更换全部绕组及其主绝缘的变压器可按出厂试验的100%进行。

  (4)本体、有载分接开关和套管中的变压器油试验及化学分析。

  (5)检查变压器有载调压装置的动作情况及顺序。

  (6)测量铁芯(夹件)引线及穿芯螺杆的对地绝缘电阻。

  (7)总装后对变压器(电抗器)油箱和冷却器做整体密封油压试验。

  (8)测量绕组所有分接头的直流电阻、电压比及联接组、组别(或极性)的检定,以及绕组变形试验。

  (9)测量非纯瓷套管的介质损耗因数。

  (10)必要时进行空载特性试验、短路试验和测量局部放电量。

  (11) -般经更换的绕组及重要绝缘部件,干燥处理后测量变压器的局部放电量。

  (12)应进行额定电压下的冲击合闸。

  (13)空载试运行前后变压器油的色谱分析,以及绝缘油的其他试验。
