断路器耐压试验的试验结果分析

发布日期:2021-11-17 浏览:245 次

  首先试验必须严格按照根据DL/T 596- -1996《电力设备预防性试验规程》、GB50150-2016《电气装置安装工程电气设备交接试验标准》、DL/T 474- 2006《现场绝缘试 验实施导则》及QGDW1168- 2013《输变电设备状态检修试验规程》规定的标准和要求进行。比如SF6断路器和GIS交接和大修后,交流耐压或操作冲击耐压的试验电压为出厂试验电压的80%。

  在升压和耐压过程中,如发现电压表指针摆动很大,电流表指示急剧增加,调压器往上升方向调节,电流上升、电压基本不变甚至有下降趋势,被试品冒烟、出气、焦臭、闪络、燃烧或发出击穿响声(或断续放电声),应立即停止升压,降压停电后查明原因。

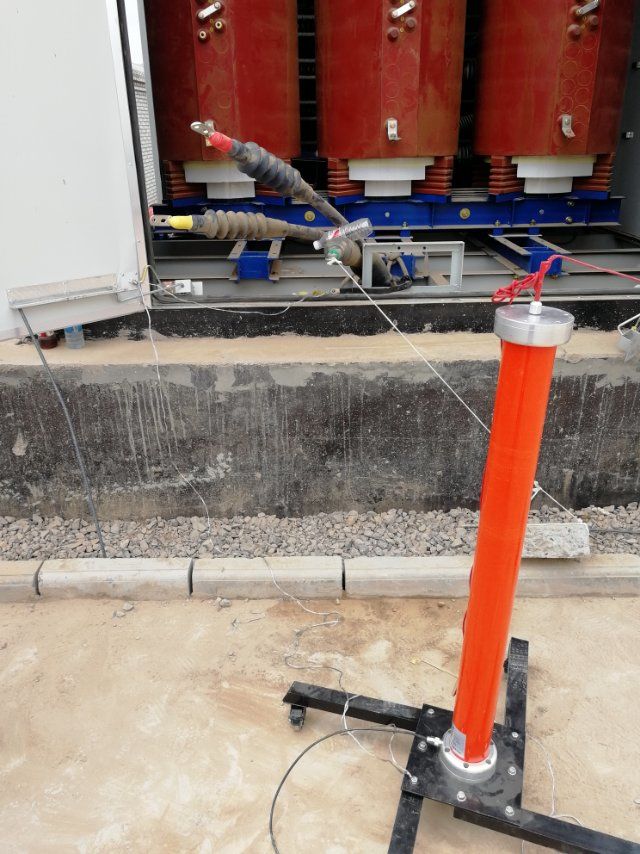

断路器耐压试验

  这些现象如查明是绝缘部分出现的,则认为被试品交流耐压试验不合格。例如:一 台 10kV真空断路器(ZN-10 型),在大修时检查真空灭弧室,按规定对断口进行42kV工频 交流耐压试验,耐压试验中断口产生闪络,后又降低电压到28kV, 还是有闪络现象,直至降到15kV才耐压通过。观察灭弧室内有雾气颜色,触头有氧化现象。决定更换新灭弧室,分析原因是使用时间较长,开断次数过多所致。因此对真空断路器在投运后2年内应每半年进行1次工频耐压,2年后根据运行情况决定1年1次,还是2年1次,同时加强巡视检查。

  如确定被试品的表面闪络是由于空气湿度或绝缘表面脏污等所致,应将被试品绝缘表面 清洁干燥处理后,再进行试验。例如:某电厂新更换台10kV 手车式真空断路器,按规程规定对新更换的断路器进行相间、对地42kV/min工频交流耐压试验,在升压至40kV时,断路器U相绝缘隔板与金属架间发生闪络放电,切断试验电源后检查,发现绝缘隔板有脏污,擦拭干净后,耐压试验通过。

  试验结果应根据试验中有无发生破坏性放电、有无出现绝缘普遍或局部发热及耐压试验前后绝缘电阻有无明显变化,进行全面分析后做出判断。试验前测试绝缘电阻应正常。试验后需要再次测试绝缘电阻,其值应无明显变化(一般绝缘电阻下降不超过30%)。

断路器耐压试验
  工频耐压试验其试验电压为被试设备额定电压的一倍多至数倍,不低于1000V。其加压时间:对于以瓷和液体为主要绝缘的设备为1分钟,对于以有机固体为主要绝缘的设备为5分钟,对于电压互感器为3分钟,对于油浸电力电缆为10分钟。直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流—电压特性曲线。电气设备经耐压试验能够发现绝缘的局部缺陷、受潮及老化。
