变压器感应耐压试验装置的操作步骤及试验结果分析

发布日期:2021-11-25 浏览:490 次

  变压器感应耐压试验的操作步骤有:

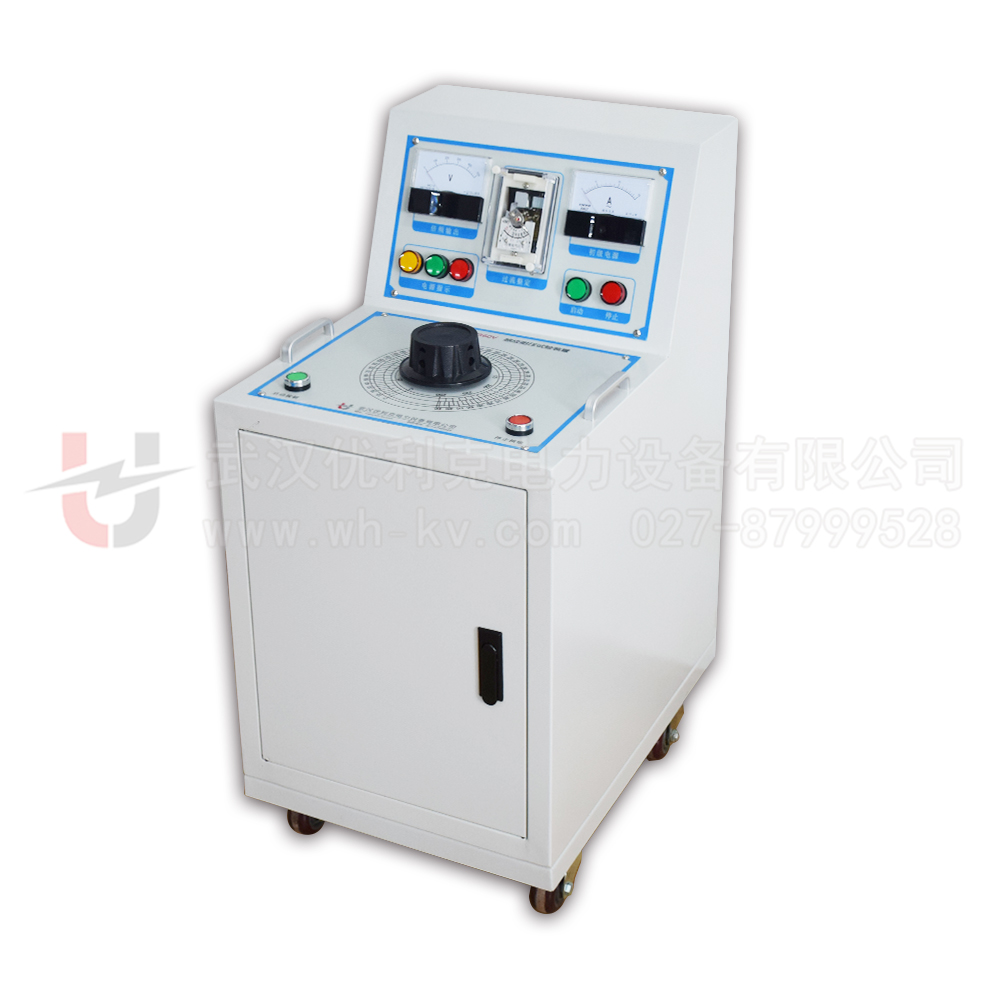

变压器感应耐压试验装置

  (1)在试验场地周围装设安全围栏,并派专人看守:清除闲杂人员,试验人员及现场安全负责人到位。

  (2)变压器真空注满油后,按照电压等级参照相关标准静置相应时间,并于试验前将各套管法兰处沉积的气体排除,防止气泡放电。检查油箱和绕组的接地是否正确。

  (3)安装主变压器、中压端的均压罩,短接套管式TA二次端子,防止感应高压和悬浮电位放电,将试验设备吊装到位。

  (4)根据变压器类型,选择合适的加压方法,按相应试验接线图接好各试验设备以及仪表,并保证各高电压引线的电气距离,连接中间变压器和被试变压器低压套管端头的导线应用绝缘带固定,防止摆动。

  (5)确认电源自动开关在分断位置,接好电源三相380V端子,使用合适截面的导线, 并注意可靠连接。不接被试变压器将试验设备升至试验电压持续一分钟并降 下电压,若无异常,则将电源设备输出两端分别接到被试变压器的低压侧。

  (6)合上电源自动开关。按照电源设备使用说明书进行操作。

  (7)加压前由试验负责人复核试验接线,确保接线无误方可加压,试验正式开始。

  (8)升电压至1/3~1/2额定电压,观察钳形电流表及分压器数值,确认试验回路各部分正常后,升至试验电压,持续相关标准规定的时间。

  (9)试验结束后,迅速降低试验电压至零,切断电源。将被试变压器接地充分放电后拆线。

感应耐压试验装置实验结果分析

  在感应耐压试验的持续时间内,如果试验电源或被试品的电压和电流不发生变化,被试品内部没有放电声,并且感应耐压试验前后的空载试验数据无明显差异,则认为被试品承受住了感应电压的考核,试验合格;如果被试品内部有轻微的放电声,但在复试中消失,也视为试验合格;如果被试品内部有较大的放电声,但在复试中消失,应吊芯检查,寻找放电部位,并根据检查结果及放电部位决定是否复试。纵绝缘是否承受住了感应耐压,需要根据试验后的空载损耗与试验前的测量值进行比较来判断。试验前后取变压器本体油样作色谱分析,并对比其结果应无明显变化。
