【电气试验指导】之变压器绝缘电阻测试仪试验步骤操作指南

发布日期:2022-03-11 浏览:752 次

  试验目的

  电力变压器是发电厂、变电站和用电部门最主要的电力设备之一,是输变电能的电器。测量绕组绝缘电阻、吸收比和极化指数,能有效地检查出变压器绝缘整体受潮,部件表面受潮脏污,以及贯穿性的集中行缺陷,如瓷瓶破裂、引线接壳、器身内有金属接地等缺陷。经验表明,变压器绝缘电阻测试仪的绝缘在干燥前后,其绝缘电阻的变化倍数比介质损失角的变化倍数大得多。所以变压器在干燥过程中,主要使用兆欧表来测量绝缘电阻和吸收比,从而了解绝缘情况。

  变压器绝缘电阻测试仪试验步骤:

  测量绕组绝缘电阻时,应依次测量各绕组对地和对其他绕组间的绝缘电阻值。

  (1)试验前的准备工作:

  1) 填写第一种工作票,编写作业控制卡、质量控制卡、办理工作许可手续。

  2) 向工作班成员交待工作内容、人员分工、带电部位,进行危险点告知,并履行确认手续后开工

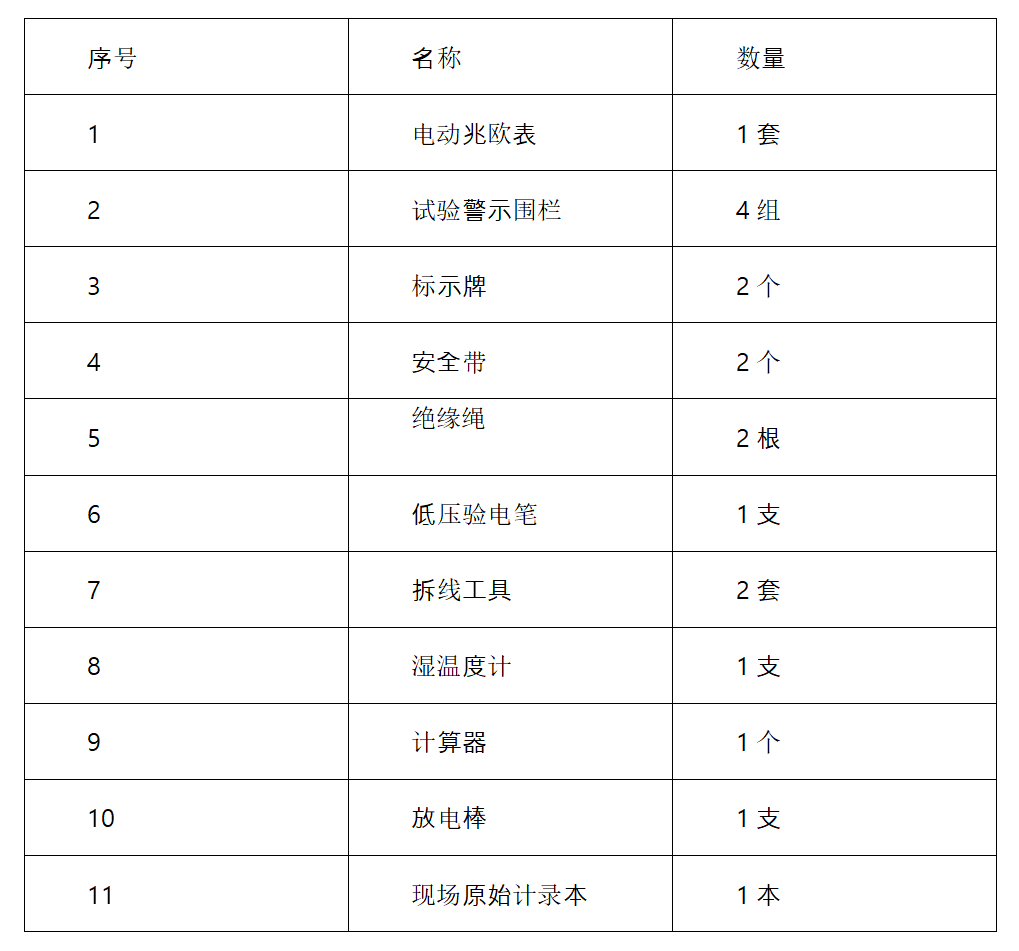

  3) 准备实验用仪器、仪表、工具应在合格周期内
变压器绝缘电阻测试仪

  4) 检查试品外壳,应可靠接地

  5) 用绝缘操作杆带地线上去将被试设备放电

  6) 放电后,拆除被试设备高压、中压、低压引线,其他检修人员撤离现场

  7) 检查试品外观,清洁表面污垢

  8) 试验现场周围装设试验围栏,必要时派专人看守

  9) 接取电源,先测量电源电压是否符合试验要求,电源线必须固定,防止突然断开,检查漏电保护装置是否灵敏动作。

  10) 抄录铭牌,记录天气情况和和温、温度、安装位置、试验日期。

  (2)仪器的选择:

  1) 测量绕组连同套管的绝缘电阻吸收比或极化指数使用5000kV兆欧表

  2) 测量有引出线的铁心及夹件的绝缘电阻使用2500V兆欧表

  3) 测量套管末屏对地的绝缘电阻使用2500V兆欧表

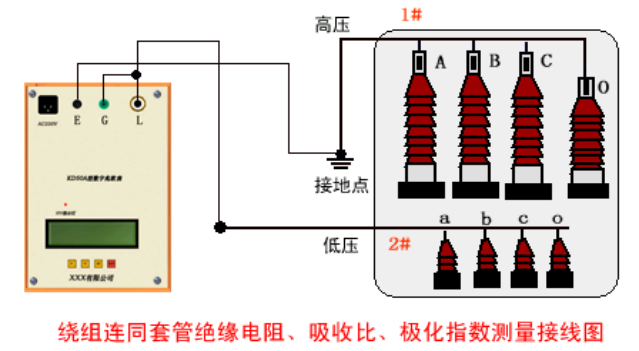

  (3)接线图:
变压器绝缘电阻测试仪

  将非被试绕组短路接地

  兆欧表的输出L端接被试品端,E端接地,G端接屏蔽,测量顺序为:

  1) 低压对地及高压、中压(abc短路接兆欧表的输出L端)

  2) 中压对地及高压、低压(AmBmCmOm短路接兆欧表的输出L端)

  3) 高压对地及中压、低压(ABCO短路接兆欧表的输出L端)

  (4)接线步骤:

  1) 检查兆欧表,将其水平放稳

  2) 接通电源,用导线瞬时短接“L”和“E”端子,其指示应为“0”

  3) 开路时,接通电源,应指“∞”

  4) 断开电源,将兆欧表的接地端与被试品地线连接

  5) 兆欧表的高压端上接屏蔽连接线,及一端悬空,再次接通电源,指示应无明显差异。

  6) 将高压侧A、B、C、O连接线短接起来,同理中压、低压短接

  7) 将非测试绕组接地;先接接地端,后接被试品端

  8) 将兆欧表接地;先接被试品接地端

  9) 使用专用带屏蔽的绝缘护套线,一端接“L”,“G”接屏蔽,别一端接被试品的测量端

  10) 接通电源,选择电压5000V,测试,放电,关闭

  (5)拆线步骤:

  1) 断开仪器总电源

  2) 对被试绕组放电

  3) 拆除高压测量线及其他短接线

  4) 拆除仪器端高压线,接地线

  5) 拆放电棒E=E/iL
