【电气试验指导】之变压器绝缘电阻测试仪常见问题及注意事项

发布日期:2022-03-11 浏览:683 次

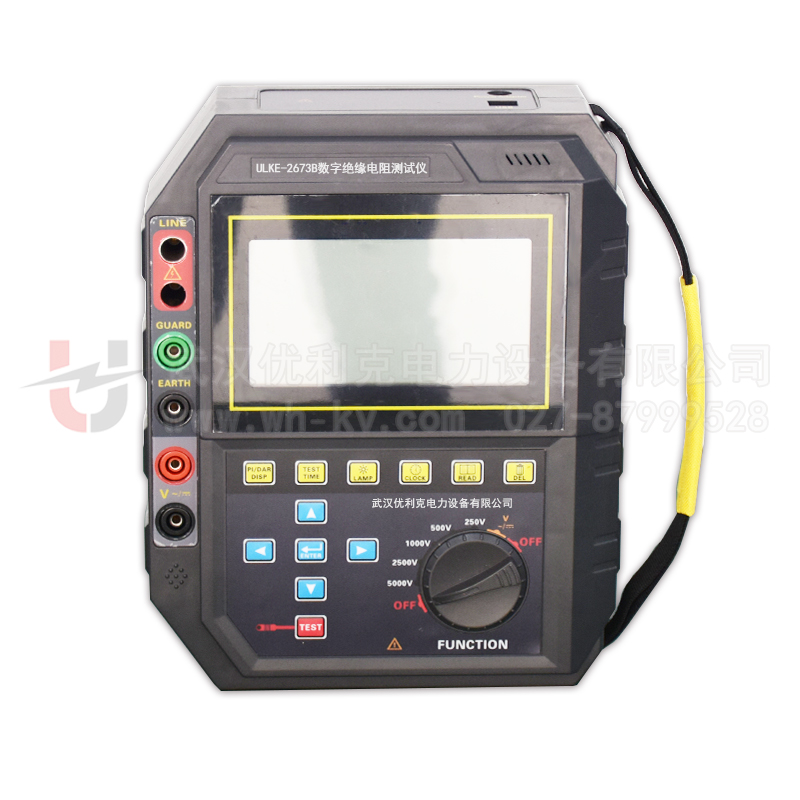

变压器绝缘电阻测试仪
  变压器绝缘电阻测试仪试验数据判断分析及常见问题:

  (1)范围:=

  1) 35kV及以上且4MVA及以上测量吸收比

  2) 220kV及以上或120MVA及以上测量极化指数

  (2)周期:

  交接时:110kV及以上3年

  110kV以下6年

  大修前、后

  投运前

  必要时

  (3)试验要求及规程规定:

  1) 绝缘电阻换算同一温度下,不低于产品出厂试验值或前一次试验值 的70%;

  2) 吸收比在常温下不低于1.3;当R60 s大于3000MΩ时,吸收比可不做考核要求

  3) 极化指数在常温下不低于1.5;当R60s大于10000MΩ时,极化指数可不做考核要求;

  4) 预试时可不测量极化指数;吸收比不合格时增加测量极化指数,二者之一满足要求即可。

  (4)说明:

  1) 使用2500V或5000V兆欧表

  2) 测量前被试绕组应充分放电

  3) 尽量在油温低于50℃时测量,不同温度下绝缘电阻值按下式按算R2=R1×1.5(t1+t2)/10式中R1,R2分别为温度t1、t2时的绝缘电阻值。

  4) 吸收比和极化指数不进行温度换算

  5) 封闭式电缆出线或GIS出线的变压器,电缆、GIS侧绕组可在中性点测量

  (5)测试数据异常原因和现场处理

  1) 采用专用屏蔽型测试线

  2) 外绝缘表面泄漏的影响。采取清扫、电吹风、屏蔽等措施,重新测试。空气温度不宜高于80%。

  3) 残余电荷的影响,被试绕组接地并充分放电。

  4) 温度的影响。必要时换算到同一温度下比较。

  5) 检查测试线是否破损、断线等。调整测试线与非被试测绕组及接地部分的距离。

  6) 兆欧表是否有故障,或更换兆欧表重新测量

  7) 绝缘电阻偏低和吸收比、极化指数不合格可以考虑是;测量绝缘不良、整体受潮、绝缘油严重劣化、外部绝缘部分脏污、空气湿度较大等。

  8) 绝缘电阻偏高和吸收比、极化指数不合格可以考虑是;测量线断线、绝缘老化等。


  试验注意事项:

  (1)测量变压器绝缘电阻测试仪的绝缘同电阻时,对额定电压为1000V以上的绕组用2500V绝缘电阻表,其量程一般不低于100000MΩ,1000V以下者用1000V绝缘电阻表。

  (2)为避免绕组上残余电荷导致较大的测量误差,测量前或测量后均应将实测绕组与外壳短路充分放电,放电时间应不少于2min。

  (3)对于新投入或大修后的变压器,应充满合格油并静止一定时间,待气泡消除后方可进行试验。一般110kV及以上变压器应静止20h以上;3-10kV的变压器需静止5h以上。
