【电气试验指导】之高压介损试验的升压方式

　　装置概述

　　通常进行高压介损试验测量时都是采用工频试验变压器升压的方式来得到试验高压。试验时需要电源控制箱、高压试验变压器、高于标准电容高压介损电桥等设备。当试验设备容量较大且电压很高时，要求电源的输出功率很大，所以电源部分的设备十分的笨重，对现场试验造成很多的不便。利用串联谐振方式升压就可以成倍地降低对输入电源功率的要求。只要我们适当地选择串联回路的参数，就能使谐振频率在工频范围内，满足介损测量的要求。

　　1) 高压介损测试仪主机

　　ULJS-801型，能实现现场多点测试、自动升压、自动画出介损-电压曲线。它集高压介损电桥和变频电源于一体。只需外部配置励磁变压器、高压标准电容器、谐振电抗器、补偿电容器就可以实现高压介损的测试。

　　测量时试验电压先连续升压测量、后再连续降压，自动完成被试设备电容量、tgδ、试验电压值的多点连续测量、并显示、绘制相应曲线。同时还可实现数据的存储、打印、USB接口输出。又具有装置体积小重量轻，适合现场使用。

　　2) 励磁变压器

　　利用变频串联谐振装置工作原理 通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态;调节变频控制器的输出电压，使试品上高压达到所需要的电压值。

　　3) 谐振电抗器

　　通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试器电容C发生串联谐振。既是感抗等于容抗，来减少励磁变压器的容量。，谐振电压即为试品上所加电压。

　　4) 高压标准电容器

　　因为被试品所加电压高，采用外接标准电容器是为了保护仪器和人身安全。

　　5) 补偿电容器

　　回路的谐振频率取决于被试品电容CX和电抗器的电感L，谐振频率。装置试验频率是采用接近工频的交流电压，通过补偿电容器来改变试验的总电容量，使谐振频率在45Hz-55Hz范围内，近似工频保证了试验结果的可靠性和真实性。

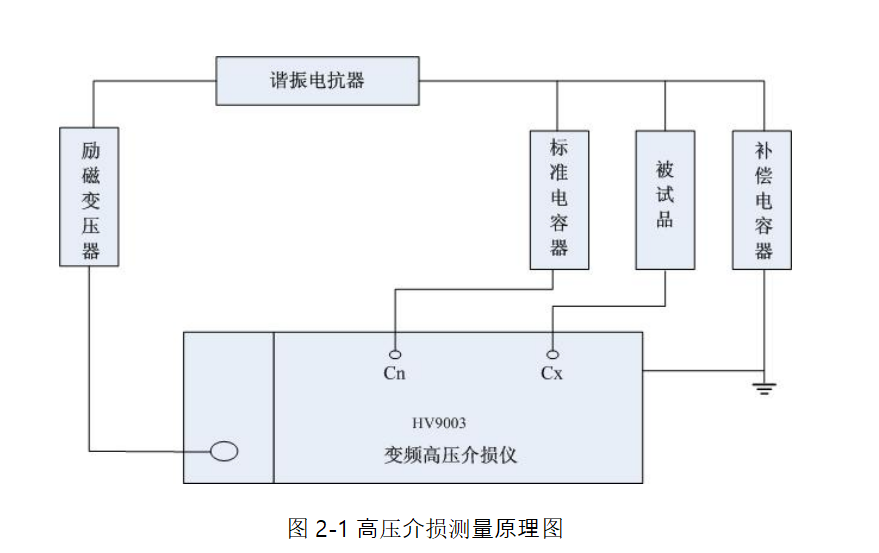

　　6) 测量原理

　　系统由可调频、调幅的正弦波变频电源，经由励磁变压器、高压谐振电抗器于电容器谐振，产生高压电源，施加于标准电容器和被试设备上。将两者低压侧的电流信号输入高压介损测试仪，采样低压侧信号，根据电桥原理，运用计算机的数据处理能力，实现高电压下电气设备介质损耗等参数的自动化、数字化测量，并显示输出被试品的电容量和介损测量值并绘制测量曲线。
