成套设备介绍
要满足能够实现同时正接线二通道介质损耗测量和反接线二通道介质损耗测量,各单元之间通过标准接线实现整套装置的连接。为了能在500kV变电站准确测量,装置具应有良好的抗干扰性能。
1)高压介损测试仪
测量范围:介损测量范围:0-100.00%,分辨率:0.001%,额定输出电压:0-160V,额定输出电流:19A,输出波形:正弦波。
2)变频电源技术参数
输出电压:0-160V,最大输出电流30A,额定输出功率:不小于5kW。输出波形:正弦波,波形畸变<2%,输出频率:30-300Hz,频率调节细度0.1Hz,不稳定度<0.05%。
3)谐振电抗器 (干式)
共4台,串联使用。额定容量:10 Kvar,额定电压:40kV,额定电流:0.25A,额定电感:600H,工作频率范围:30-300Hz。额定条件下工作时间:15min。
4)励磁变压器
额定容量:5 Kvar,额定输入电压:0-160V,额定输入电流:0-30A,额定输出电压:10000V,额定输出电流:0.5A。
5)补偿电容器
额定电容:2000 pF,额定电压:160kV,工作频率范围:30-300Hz。额定条件下工作时间:15min。
6)标准电容器
以SYL160-100为例
额定工作电压:160kV,电容器实测值误差不大于±0.5%,与标称值误差不大于±0.3%。电容器内充FS6气体,在20℃时,压力为0.4+0.1Mpa。
测量原理

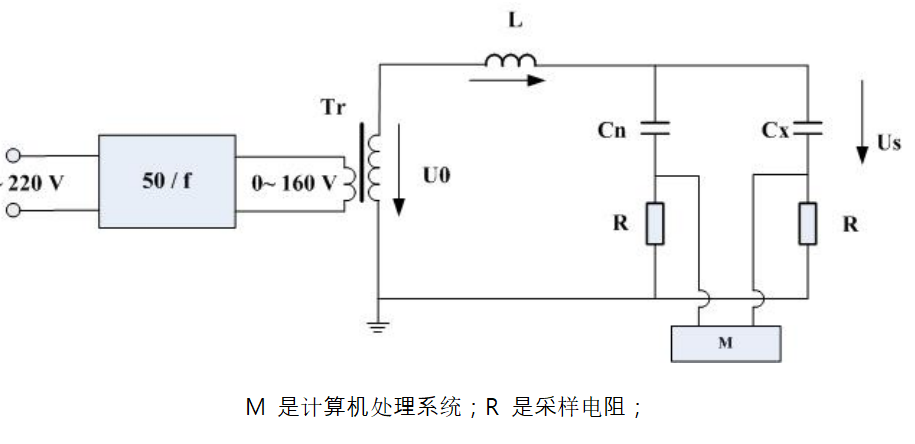

变频串联谐振试验装置测量仪中由可变频、调幅的低压电源,励磁变压器,高压电抗器组成的内置高压试验电源SR与试品电容CX、标准电容CN串联谐振,信号采集部分将两者的低压侧信号输入高压介损测试仪,再根据电桥原理,运用计算机的数据处理能力,实现高电压下电气设备介质损耗等参数的自动化、数字化测量后传至显示控制部分,显示出被试品的电容量、介损测量值和测量曲线。
其中测量系统的两套高速采样电路对标准侧和试品侧取样得到的正弦信号实时同步高速采样,得到两组几万个数据,通过计算分别得出标准侧、被试侧的电流信号幅值及有、无功分量,进而得出试品的介损及电容量。这种测量方法在测试波形畸变时也不影响测量精度,所用SF6标准电容器容值稳定。每次测量前仪器均自校以补偿元器件漂移引起的系统误差[4]。
测量系统构成

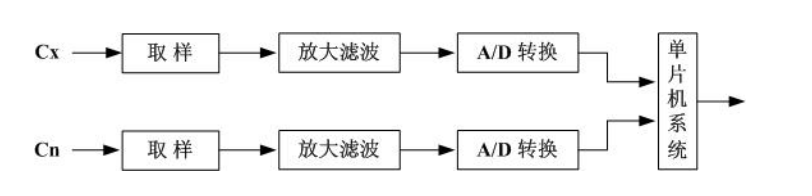

系统以51系列单片机为核心协调各部分工作。从高压端隔离取样的电压和电流信号分别经滤波放大后,同时进入各自采样保持的A/D,选择的12位A/D转换器位数和器件满足了测量精度要求,系统的性价比高。为了保证电压和电流信号同时采样,两片AD芯片共用一个采样控制信号。
