【电气试验指导】之变比极性试验

发布日期:2022-03-17 浏览:216 次

  变比极性试验目的及范围

  测量目的:检查绕组匝数比的正确性是否存在匝间短路。

  测量范围:一、二次绕组之间。

  试验接线

  第一步,首先将变比测试仪的接地端子进行接地。接地应良好、牢固,避免接触不良,脱落发生。

  第二步,将测试仪的“A”端接至互感器一次绕组的高压侧。

  第三步,将测试仪的“N”端接至互感器一次绕组末端“X”(或称“N”)处。

  第四步,将测试仪“a”“n”分别接至互感器二次绕组“1a”“1n”处。

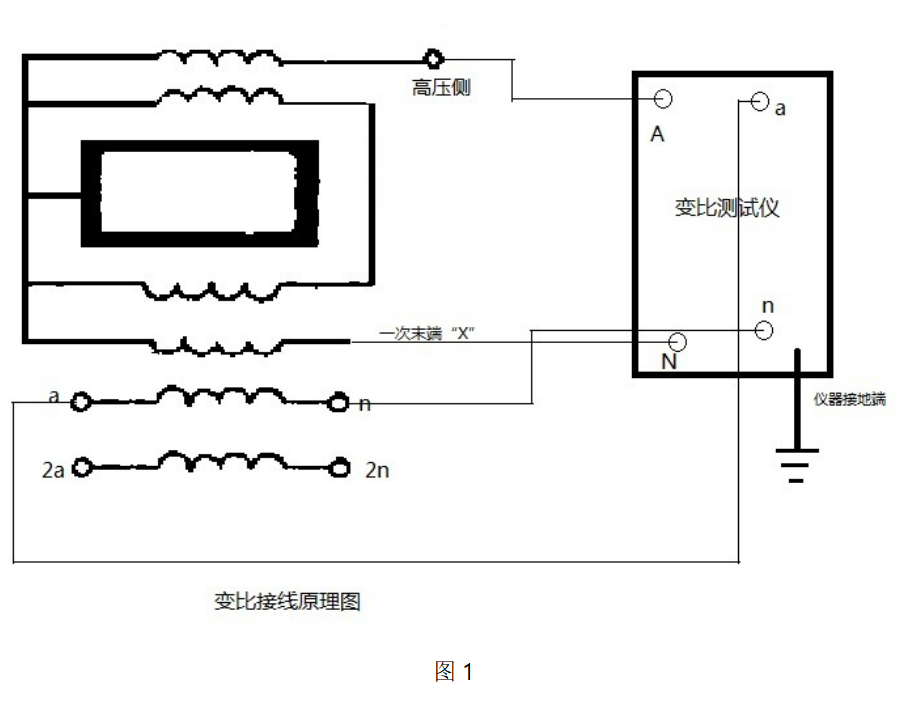

  第五步,经试验负责人检查确认接线正确后,接通仪器电源,准备试验。试验原理接线如图1。

  试验操作

  打开仪器,开机后选择单项测量,输入额定变比,按下“测试”按钮开始测试并等待测试结果。

  记录测试结果,变比,误差和极性。

  点击“复位”按钮,准备下一组测试。

  更换试验接线,将测试仪“a”“n”分别接至互感器二次绕组“2a”“2n”、“da”“dn”处,进行测量,并及时记录试验数据。

  试验结束,拆除所有试验接线,恢复现场至试验前的状态,并清理现场。

  试验注意事项

  1.试验前、后对被试品放电,防止残余电荷伤人;

  2.若被试设备周围有运行设备,做好感应电压防范措施;

  3.试验时认真监护,防止人员触及加压部位,操作过程中严格互唱制度;

  4.接取试验电源时由两人进行,防止触电。
