【电气试验指导】之空载及伏安特性试验

　　试验目的

　　空载损耗主要是指铁芯因交变磁化所引起的磁滞损耗和涡流损耗(总称铁损)，其次还有空载附加损耗和空载电流流过绕组时产生的损耗，后两项所占比重较小，可以忽略。因为铁芯质量差、片间绝缘不良、部分硅钢片短路等原因，要引起空载损耗增加。另外，绕组匝间短路，并联支路间短路、并联支路匝数不等而在绕组中产生的环流损耗也要引起空载损耗增大。通过测量空载电流和空载损耗，分析它们的变化规律，就可以发现磁路中的局部或整体缺陷，也可以检验绕组是否有匝间短路等各种缺陷，比如：铁芯的磁阻过大、铁芯叠片不整齐、硅钢片间短路等。

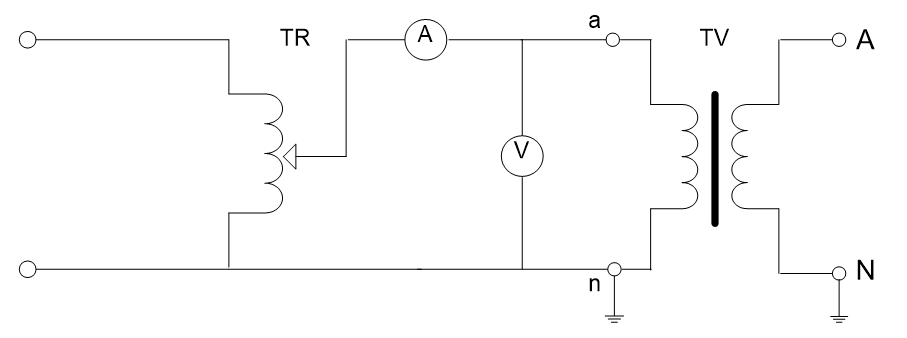

　　试验接线

　　试验步骤

　　(1)非被试各二次绕组n端单端接地，一次绕组X端单端接地;

　　(2)将调压器的电压输出端接至某个二次绕组(应尽量选择二次容量大的二次绕组)，在此接入测量用电压表电流表。对于220kV互感器，若在1a-1n加压则应读取11.5V、28.9V、46.2V、57.7V、69.3V、86.6V的测试值;若在da-dn加压则应读取20V、50V、80V、100V、120V、150V的测试值;

　　(3)接线完毕，查线无误后接通试验电源、开机;

　　(4)参数设备：应设置的试验可能输出的最高电压和最大电流，使测试发生异常时，输出电压或输出电流任意一项达到设定值均停止试验;升压器设为内置，工作人员做好记录准备;

　　(5)缓慢升压，当电压升至需要测量值(按4.2中所示电压)，读出并记录电压、电流值;

　　(6)测量完毕，降压，关机并断开电源刀闸;

　　(7)对被试互感器高压端接地放电，根据各测量点电压和电流绘制出励磁特性曲线。

　　试验标准

　　《电气装置安装工程电气设备交接试验标准》GB 50150-2006中规定：对于额定电压测量点(100%)，励磁电流不宜大于其出厂试验报告和型式试验报告的测量值的30%，同批同型号、同规格电压互感器此点的励磁电流不宜相差30%;

　　《国家电网公司输变电设备状态检修规程2008》规定：对互感器对核心部件或主体进行解体性检修之后，或计量要求时，进行励磁特性试验。试验时，电压施加在二次端子上，电压波形为标准正弦波。测量点至少包括额定电压的0.2、0.5、0.8、1.0、1.2倍，测量出对应的励磁电流，与出厂值相比应无显著改变;与同一批次、同一型号的其它电磁式电压互感器相比，彼此差异不应大于30%。

　　感应耐压前后均应进行此项试验。在额定电压下的空载电流与出厂值比较,应无明显差异，在高限电压1.5Um/√3下，空载电流不应大于最大允许电流。多倍频感应耐压测试仪前后空载电流不应有明显差异。

　　试验注意事项

　　(1)用于励磁曲线测量的仪表为方均根值表，若发生测量结果与出厂试验报告和型式试验报告有较大出入(>30%)时，应核对使用的仪表种类是否正确;

　　(2)空载及伏安特性试验应选用满足测试电流要求的试验导线，以免影响试验结果;

　　(3)升至每个电压点时，电压和电流的读取应同时，防止因电压波动造成误差增大;

　　(4)加压时，连续缓慢升压，不应测试高电压点后再返回测试低电压点。

　　试验周期

　　对核心部件或主体进行解体性检修之后或计量要求时进行本项目。
