特种变比测试仪

产品简介

ULBC-T特种变比测试仪可用于电力系统的三相变压器测试，特别适合于Z型绕组变压器、整流变压器和平衡变压器测试。仪器采用了大屏幕液晶显示，全中文菜单及汉字打印输出，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。

性能与特征

1、特种变比测试仪内部集成幅值稳定、相位恒定的单相、三相标准电源。
2、内部标准电源输出功率大，最大5A输出，特别适合低压变压器测试、以及CT和PT制造过程中半成品的匝数测试。
3、精确快速测试电流互感器(CT)和电压互感器（PT）的匝比，匝比误差和相位差。
4、测试单相或者三相变压器，适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。
5、测试精度高，仪器采用16位高精度AD、及高速DSP处理器，有效的保证了测量精度及抗干扰能力。
6、仪器采用无局放调压输出，调压、测量速度快，只需5秒钟即可完成升压与测试；
7、仪器自动判断当前分接的额定变比：在多分接变压器测试时，只需输入一次分接开关调压比即可进行测试，无需输入当前分接号，大大提高工作效率。
8、内部具有过流保护、检查接线功能。

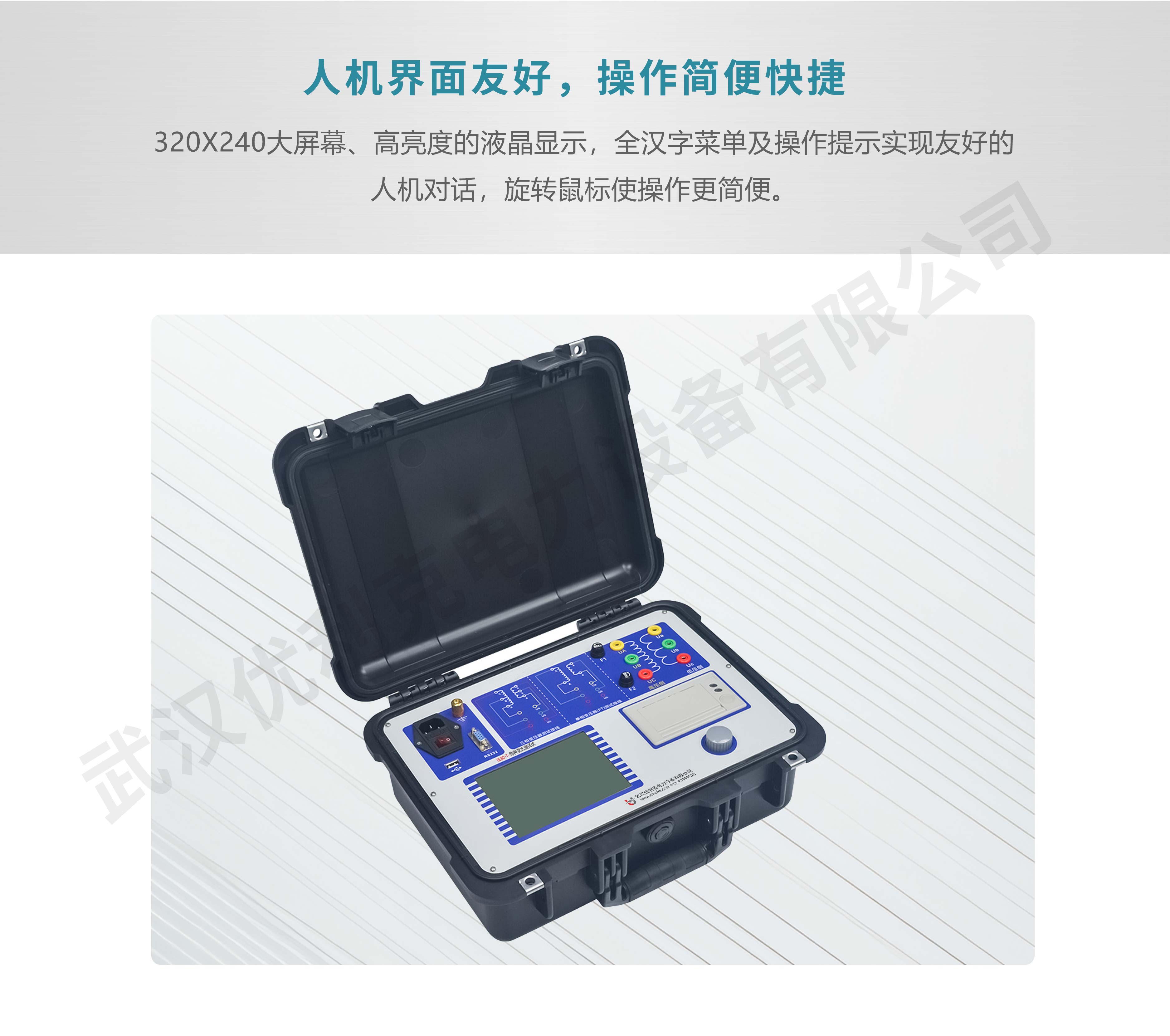

9、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，旋转鼠标使操作更简便。

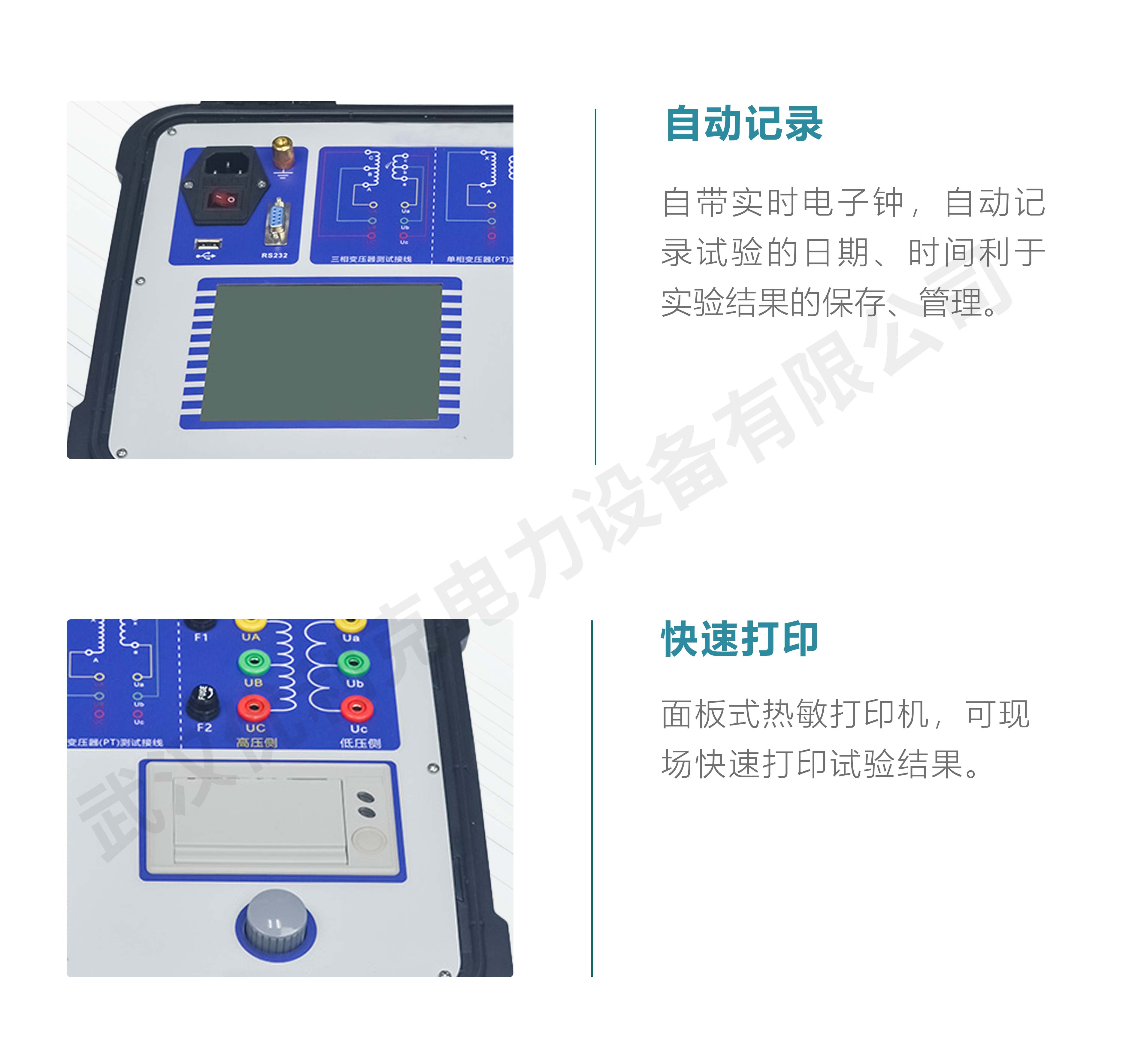

10、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。
11、面板式热敏打印机，可现场快速打印试验结果。
12、数据具备掉电存贮及浏览功能，可以存储1000组实验结果，能与计算机联机传送数据。

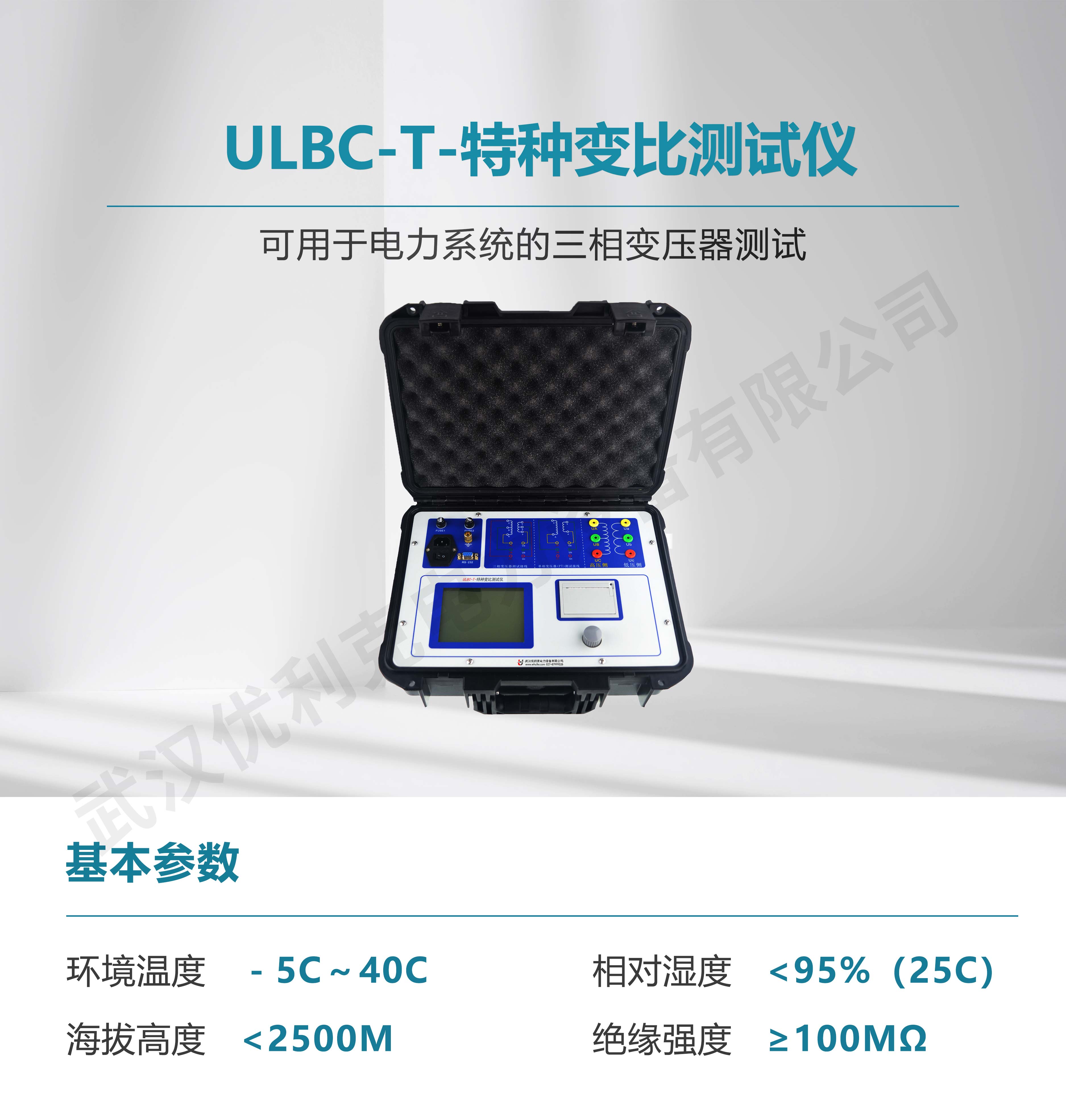

技术参数

型号	ULBC-T
环境条件	温度：－5C～40C	相对湿度：<95%（25C）
	海拔高度：<2500m	外界干扰：无特强震动、无特强电磁场
	供电电源：160VAC~280VAC ， 45Hz~55Hz
测量范围	变比测试范围：0.5~10000  ；   组别测试范围：1~12  ；  角差测试范围：0~360°
测试精度	变比测量精度 : +0.1%(0.5~1000)  ;   +0.2%(1001~2000)  ;  +0.5%(2001~4000)  ;  +1%(4001~10000).
	角差测量精度 : 30`
绝缘强度	1、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
	2、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
