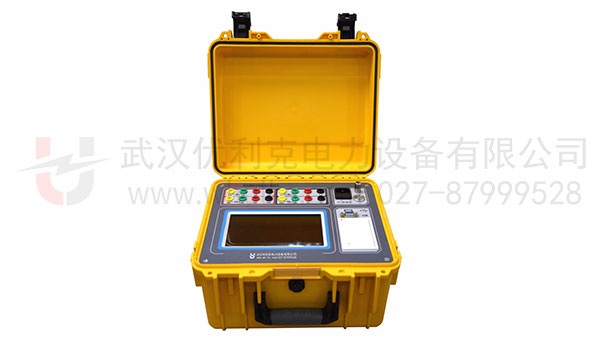

变压器直阻变比测试仪（二合一）

产品简介

对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。
变压器绕组的直流电阻测试及变压器变比组别测试是变压器在交接、大修和改变分接开关后必不可少的试验项目。目前两个试验项目的传统测试方法为分体式测试，即需要配备一台直阻测试仪和一台变比测试仪。因为是两台独立的仪器，每台仪器均配有专用的测试线，这就需要分开接线和测试，这样一来导致工作效率大大降低。
我公司创新性的研发出ULKE-P2变压器直流电阻变比测试仪，我们仅需要一套设备，可以完成两个项目的测试，并且不需要频繁的拆接测试线，从而大大提高工作效率，节约用户成本。

性能与特征

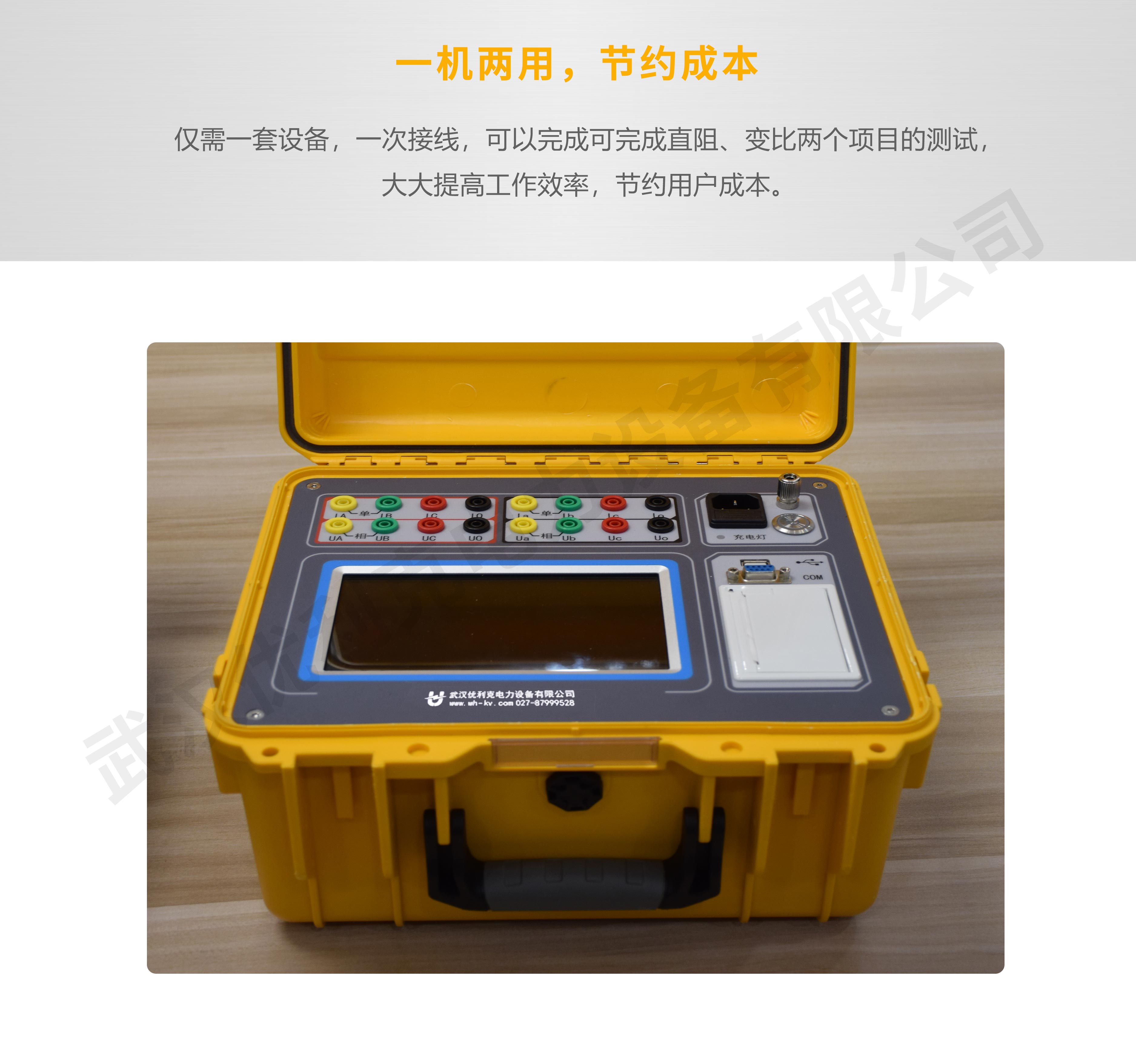

1、一次接线，可完成直阻测试、变比测试。
2、直阻测试功能，对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率；测试电源最高输出电压28V，最高输出电流20A，满足绝大多数变压器的测试需求；针对高电压等级、大容量主变压器设计有助磁测试功能，使直阻测试速度大大加快。
3、 变比测试功能，可以进行三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试。

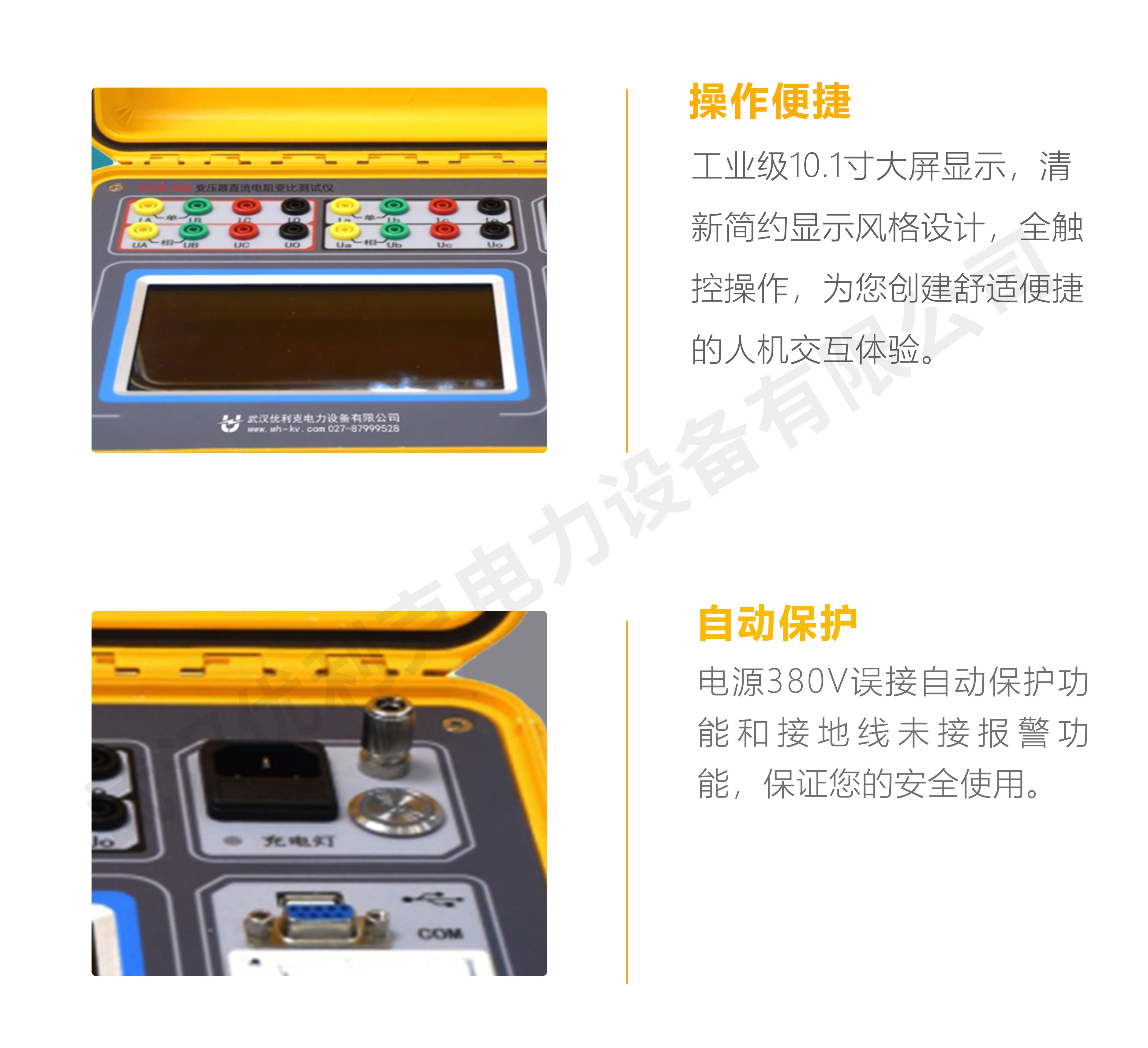

4、电源380V误接自动保护功能和接地线未接报警功能，保证您的安全使用。
5、工业级10.1寸大屏显示，清新简约显示风格设计，全触控操作，为您创建舒适便捷的人机交互体验。


技术参数

直阻测试
输出电流	单相 20A、10A、5A、1A、0.2A  三相 10A+10A、5A+5A、1A+1A
测量范围	单相 20 A档  0.5mΩ～ 1 Ω     10 A档  1.0mΩ～2 Ω 5  A档  10 mΩ～ 4 Ω     1  A档  0.1 Ω～20Ω 0.2A档   1 Ω～ 100Ω 三相 10A + 10A档  1 mΩ ～ 0.8 Ω 5 A + 5 A档  10mΩ ～ 1.5 Ω 1 A + 1 A档  0.1Ω ～  8  Ω
准 确 度	±(读数×0.2%+2个字)
变比测试
测量范围	0.9～10000
准 确 度	±(读数×0.1%+2个字)(小于等于500) ±(读数×0.2%+2个字)(大于500小于等于3000) ±(读数×0.3%+2个字)(大于3000)
分 辨 率	0.9～9.9999(0.0001)          10～99.999(0.001) 100～999.99(0.01)            10000及以上(1)

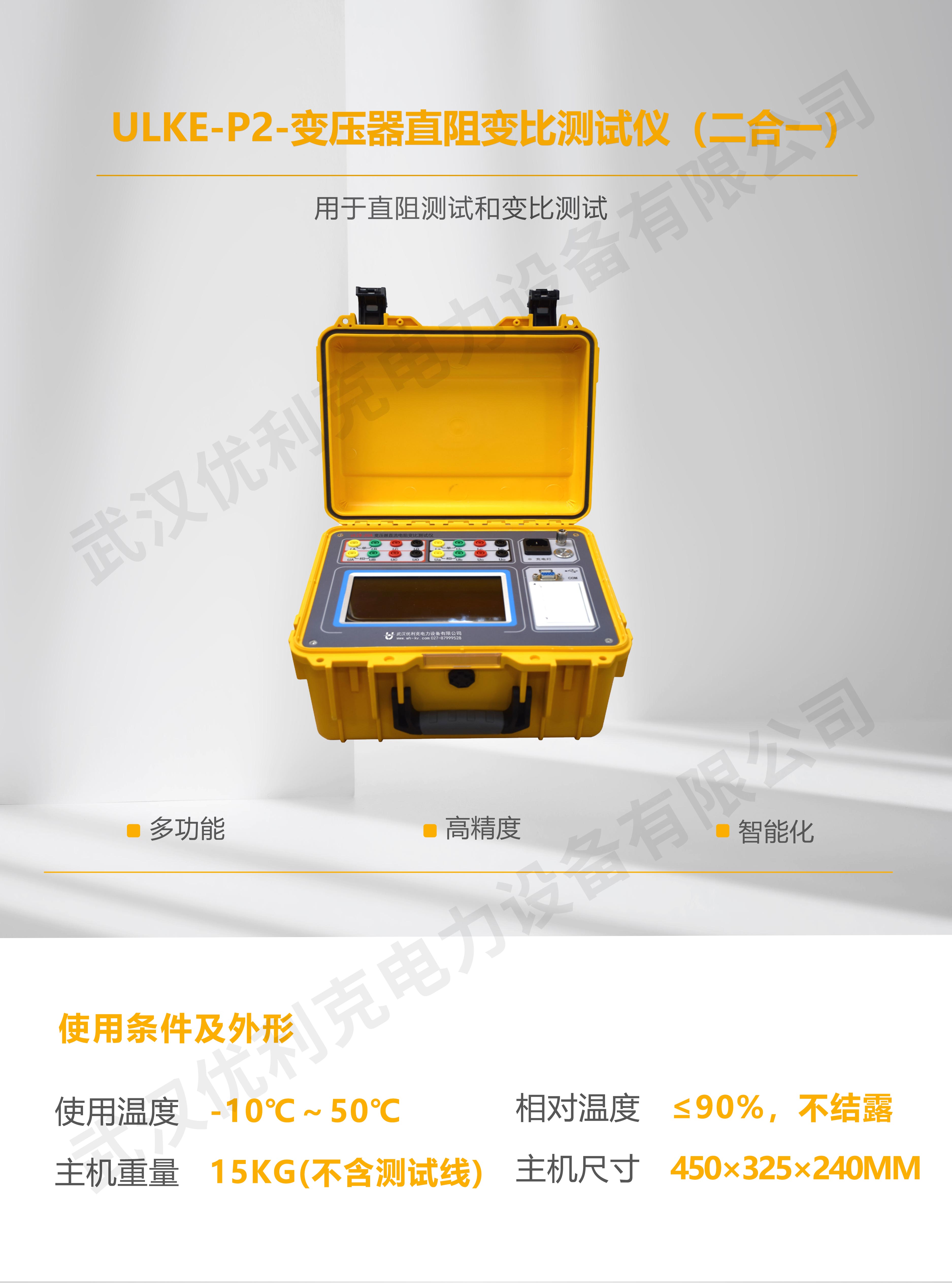

使用条件及外形
工作电源	AC220V±10%	电源频率	50/60Hz
使用温度	-10℃～50℃	相对温度	≤90%，不结露
主机重量	15kg(不含测试线)	主机尺寸	450mm×325mm×240mm
