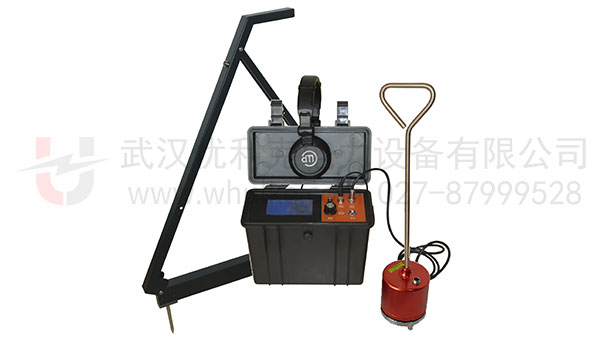

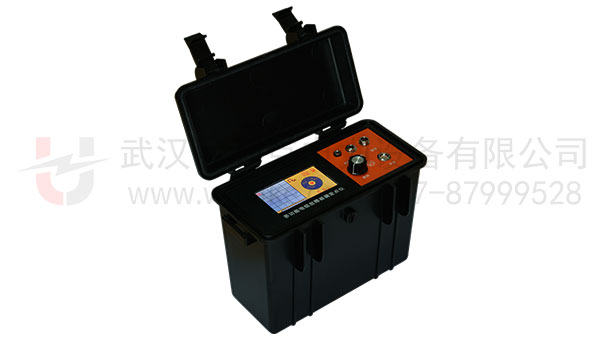

优利克电力 产品中心 线路/电缆试验设备 ULDL-300多功能电缆故障精确定点仪
ULDL-300

多功能电缆故障精确定点仪

功能:

采用高性能的数字滤波电路和低噪声设计相结合,声磁同步和跨步电压两种方法相互比较和验证,更能保证定点的精确性和高效性。

特征:

多种定点方法、具有高抗干扰性、高灵敏度;声磁同步定点和跨步电压定点两种模式

全国服务电话:153 7754 9268(同微信)/027-8799 9528

产品特点

电力电缆敷设环境极其复杂,电缆故障的精确定点在整个故障测试过程中最为关键。在当今技术条件下,对电力电缆故障的测距已经有了较好的解决方案,但是再准确的测距,由于敷设的原因和环境影响,也只能测定一个大概范围,无法精确定点,导致劳动强度大,盲目性很大,效率低。
综上情况,我公司根据新研究成果而开发了集多种定点方法、具有高抗干扰性、高灵敏度的该电缆故障精确定点产品。本产品设置声磁同步定点和跨步电压定点两种模式,采用高性能的数字滤波电路和低噪声设计相结合,声磁同步和跨步电压两种方法相互比较和验证,更能保证定点的精确性和高效性。同时可根据环境的限制,选择多途径进行测试;具有一键闭音功能和直观的人机界面;超高的抗干扰能力和多种滤波频带,对各类电缆故障可精确、迅速地进行定点。

性能与特征

1.    采用了高亮度的4.3寸OLED彩色液晶,不受强光环境影响,使得显示界面更加清晰
2.    采用可编程的脉冲编码键盘,操作智能、便捷
3.    采用4种滤波频带:低频带、中频带、高频带和全频带,适时选择
4.    采用数字滤波技术处理音频信号,特征频带更明显、滤波性能更佳
5.    故障距离采用数字方式显示,最大25m范围内可显示故障距离
6.    具有单次和连续模式,可根据实际情况选择,对波形进行仔细分析及整体上周期分析
7.    音频信号波形实时显示,可通过观察重复性的波形特征及距离轴大致观察故障点距离,操作者观察波形不易疲劳,同时在单次模式下可对15m内音频波形进行细致分析,支持翻页显示
8.    在声磁定点模式中具有单次和连续模式,可根据实际情况选择,对波形进行仔细分析及整体上周期分析

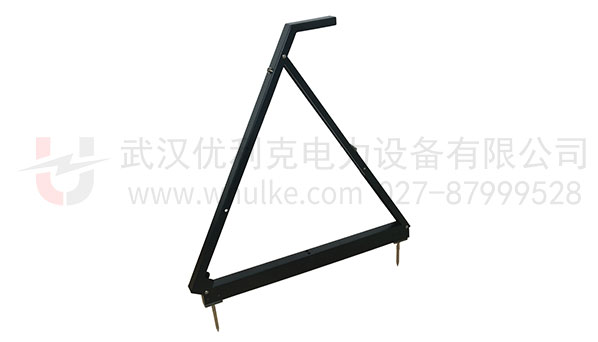

9.    跨步电压模式采用波形连续、实时显示,有助于对连续性信号分析及突变信号分辨,便于准确定点
10.    跨步电压信号显示不限幅,对测试过程中大信号自动衰减,共20个档位调整信号强度,确保数据波形的易判
11.    具有闭音功能,确保操作者在移动探头时较强噪音对人耳的伤害

技术参数

工作模式 声磁定点模式、跨步电压模式
工作方法 声磁同步法、跨步电压法、声测法、磁场巡测法
显示方式 4.3寸高亮OLED显示器,分辨率为480*272
故障距离 最大检测距离范围为25m
操作方式 一键式可编程的脉冲编码按键操作
数据处理 音频波形显示、跨步电压波形显示、故障距离数字显示
频率范围 100Hz~1500Hz
低通:100Hz~400Hz
带通:150Hz~600Hz
高通:200Hz~1500Hz
音频测试精度 10cm
故障距离显示 ≤25m
跨步电压灵敏度 0.1mV
电磁强度显示 矩形条显示,数字显示,最大值显示
信号增益 音频增益>110dB,跨步电压多档位调节
隔离干扰 DC,50Hz
供电方式 内置电池供电
工作时长 >7h
具有自动检测脉冲信号功能
84dB最大音量限制
具有闭音功能

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
