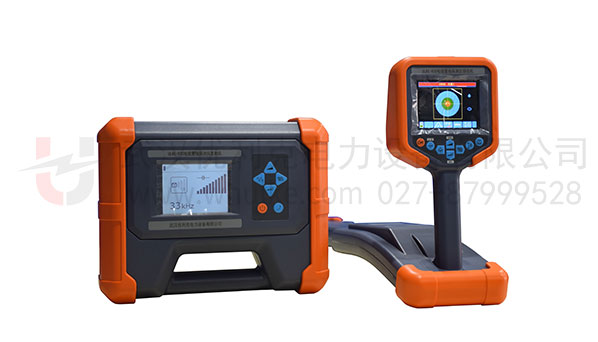

ULKE-R30

电缆管线探测仪

功能:

专门为电力部门设计的一款适合在带电和停电状态下精准寻测电缆路径和准确测量电缆埋深的仪器

特征:

支持多种探测模式;可靠识别目标电缆

全国服务电话:153 7754 9268(同微信)/027-8799 9528

性能与特征

1、罗盘显示:直观显示管线位置。
2、左右指示:左右箭头显示管线位置。
3、跟踪正误提示:部分频率下,实时测量管线电流方向,实现跟踪正误提示,排除临线干扰。
4、实时进行深度和电流测量。
5、历史曲线显示:直观显示信号变化情况。
6、唯一性鉴别:卡钳(选配件)鉴别可明确给出鉴别结果,听诊器(选配件)鉴别在不方便使用卡钳时使用。
7、接地故障查找:使用A字架(选配件)可定位管线的对地绝缘破损点,无须调零,箭头指示故障点方向。
8、全数字化高精度采样及处理,接收通频带极窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。
9、多种探测频率:主动探测和被动探测。
10、发射机多种信号输出方式:直连输出、卡钳耦合、辐射感应。
11、发射机大功率输出,输出多档可调,自动阻抗匹配,全自动保护。
12、内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机。
13、机壳坚固、质轻便携。

技术参数

发射机 输出方式 直连输出、辐射感应、卡钳耦合(选配)。
输出频率 640Hz(复合频率)、1280Hz(复合频率)、10kHz、33kHz、83kHz。
输出功率 最大10W,10档可调,自动阻抗匹配
直连输出电压 最高150Vpp
过载和短路保护
人机界面 128×64点阵液晶显示器
内置电池 4节18650锂离子电池,标称7.4V,6.8Ah
接收机 输入方式 内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)
接收频率 主动探测频率:640Hz、1280Hz、10kHz、33kHz、83kHz
工频被动探测频率:50Hz/60Hz和250Hz/300Hz(用户可配置)
射频被动探测频段:中心频率分别为10kHz、33kHz、83kHz
管线探测模式 管线探测模式
电缆鉴别模式 接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别
人机界面 320×240点阵液晶显示器
内置电池 2节18650锂离子电池,标称7.4V,3.4Ah
其他 体积 发射机270×220×85mm,接收机700×270×120mm
质量 发射机2.2kg,接收机2.2kg
充电器 输入AC100~240V,50/60Hz,输出DC8.4V,2A
使用条件 温度:-10℃-40℃,湿度5-90%RH,海拔<4500m

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
