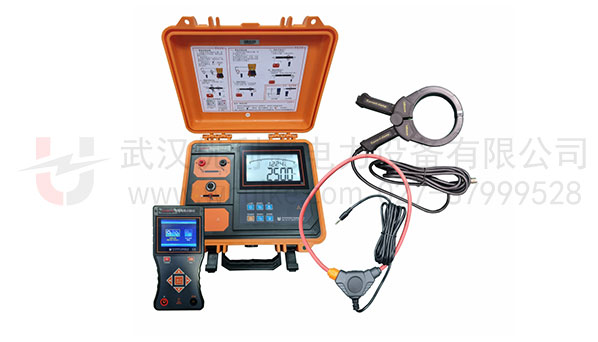

ULDL-H

带电电缆识别仪

功能：

主要用于现场多条电缆的准确识别，大大提高施工、维修效率

特征：

大功率发射机，性能稳定；彩屏图标，精美直观

全国服务电话：177 6408 8618(同微信)/027-8799 9528

产品手册下载

性能与特征

1、带电电缆识别仪大功率发射机，性能稳定。
2、发射机箱式设计，耐压200kg。
3、彩屏图标，精美直观。
4、PSK技术、抗干扰能力强。
5、输出频率：625Hz、1562Hz、2500Hz、10kHz。
6、脉冲电流：30AMax。
7、脉冲电压：500V。
8、脉冲宽度：2mS。
9、电流量程：0.00A～5000A。
10、电压量程：0.00V～600V。

技术参数

功能	带电电缆识别、停电识别、电压测试、电流测试
电源	可充锂电池：发射机11.1V；接收机7.4V，充满电连续工作约8小时
显示模式	接收机超大LCD实时显示剩余电池电压；接收机3.5寸彩屏，彩色图标。
发射频率	625Hz、1562Hz、2500Hz、10kHz
脉冲电压	500V
脉冲电流	30A Max；1次/秒（取决于回路电阻的大小）；脉冲宽度2ms。
量程	电压AC 0.00V～600V；电流 AC 0.00A～5000A(50Hz/60Hz)。
分辨率	电压AC 0.01V，电流0.01A。
电流钳尺寸	发射钳内径φ120mm；接收柔性钳内径φ200mm。
测试线长度	鳄鱼夹测试线3米；表笔测试线1米。
信号状态	发射信号：棒图动态显示；电缆识别成功：打√；非目标电缆：打
尺寸	发射机320mm×275mm×145mm；接收机207mm×101mm×45mm。
仪表质量	发射机：2.5kg；接收机：540g(带柔性线圈)；总质量：3.3 kg（含接收机）
外包装尺寸	长宽高400mm×245mm×335mm。
充电器	发射机12.6V；接收机9V。
耐压	发射机AC 3700V/rms(仪器箱顶面与底面之前)；接收机AC 2000V/rms（外壳两端间）
基本配置	发射机1台；发射钳1把；接收机1台；柔性钳1把；布包1个；鳄鱼夹测试线2根；
基本配置	表笔测试线2根；接地针2根；充电器2个；锂电池2组；说明书保修卡合格证1套。
