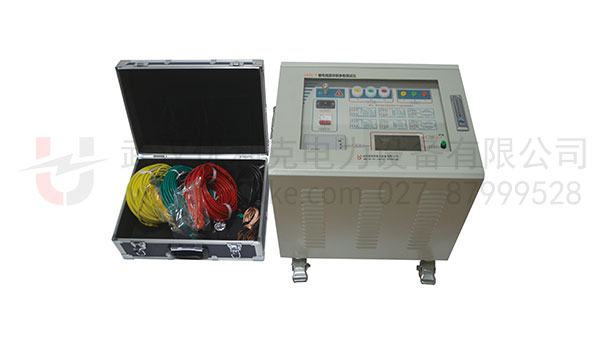

输电线路异频参数测试仪（有源）

性能与特征

1、输电线路异频参数测试仪快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容（线路直阻采用专门的HVLR线路直阻仪进行测量）。
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量。
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量。
4、仪器以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便。
5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量。
6、测量精度高，仪器本身提供接近工频的异频电源（47.5Hz和52.5Hz），轻松分离工频及杂波干扰，有效地实现小信号的高精度测量。
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题。
8、可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。
9、保护功能，仪器具有过流、过压、接地等保护功能。仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全（前提是按照高压试验安全操作要求，将仪器大地端子可靠接地），不会烧坏仪器。

技术参数

仪器供电电源	三相，～380V±10%，15A，50Hz （有效值）
仪器内部异频电源特性	最大输出电压：三相，0～200V（有效值,＜±1%）
	最大输出电流：5A
	输出频率：47.5Hz，52.5Hz (＜±0.1HZ)
	有功功率：功率因数在0.1～1.0时，±0.5%读数±1个字
	最大输出功率：三相33kW（9kW）
	具备测量两相线路的功能（包括直流输电线路和电气化铁路牵引线路）
测量范围	电容： 0.1～30μF
	阻抗：0.1～400Ω
	阻抗角： 0°～360°
	线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率	电容： 0.01μF
	阻抗： 0.01Ω
	阻抗角： 0.01°
测量准确度	电  容：≥1μF时，±1%读数±0.01μF；＜1μF时，±3%读数±0.01μF
	阻  抗：≥1Ω时，±1%读数±0.01Ω；＜1Ω时，±3%读数±0.01Ω
	阻抗角：测试条件:电流＞0.1A；±0.3°(电压＞1.0V), ±0.5°(电压:0.2V～1.0V)
波形畸变率	正弦波，畸变率 ＜2%
绝缘性能、抗震性能	电源输入端 大于10 MΩ
	电流输出端 大于10 MΩ
	电压测量端 大于10 MΩ
	耐压强度：1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输；
	试验室做0.5m跌落试验后能可靠稳定测试；
抗干扰参数	抗干扰电流：线路首末两端短接接地时不小于50A。能在仪器输出信号与干扰信号之比为1:10的条件下稳定准确完成测试。具有二相线路工频参数测试的功能。
重量	主机65Kg
仪器使用环境	环境温度： -15℃— 40℃ ；相对湿度：≤90%。
