变压器油色谱分析仪

气相色谱仪配置

序号	名 称	性能描述	数量

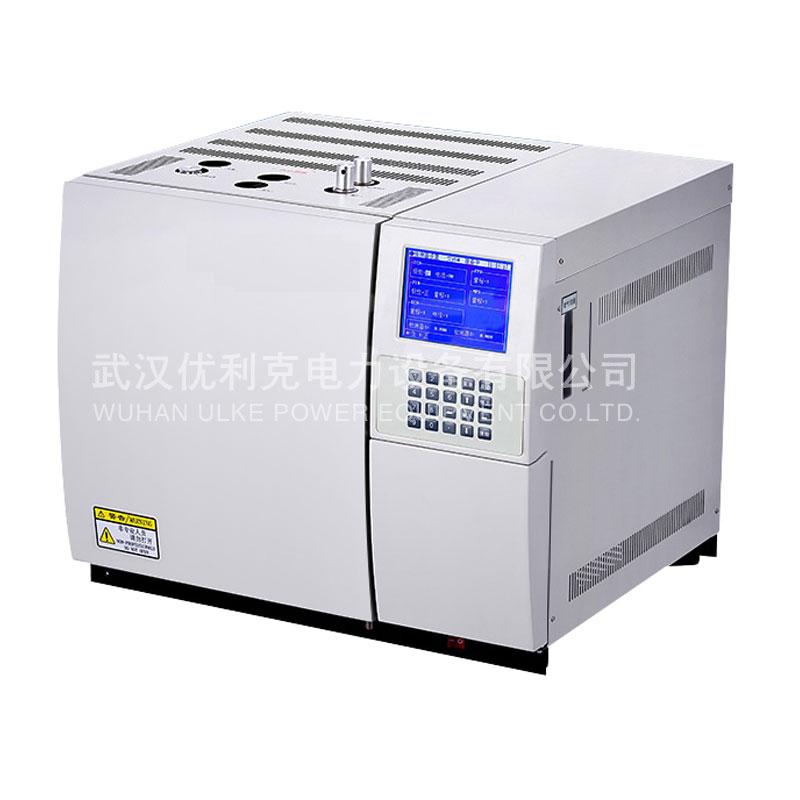

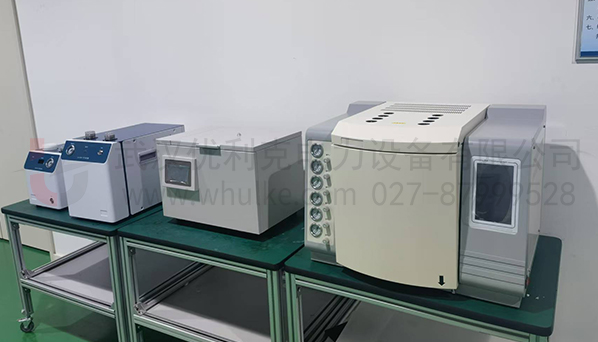

一、SP7820型气相色谱仪
1、	主机	○ 精密机械阀流量控制，实现电脑对仪器的全控制； ○ 实现了气路故障自我保护、自动点火，达到了一键启动； ○ 采用了先进的10/100M自适应以太网通信接口、内置IP协议栈，轻松组成局域网，实现远距离传输、远程控制、远程诊断； ○ 仪器具有强大的网络远程控制功能，使仪器在无人值守、分散检测、集中控制成为现实。 ○ 配备IBrainChrom® 工作站，可以支持多台色谱仪(253台）同时工作，实现数据处理以及反控，达到了业界领先的水平； ○ IBrainChrom ® 工作站内建的Modbus/TCP服务器，可以方便地使分析结果接入DCS(集散控制系统）。	1台
2、	检测器	氢火焰检测器（FID）自动点火  对数放大器	2套
		热导检测器（TCD）	1套
3、	转化炉	镍触媒转化炉	1套
4、	色谱柱	电力专用色谱柱	1套

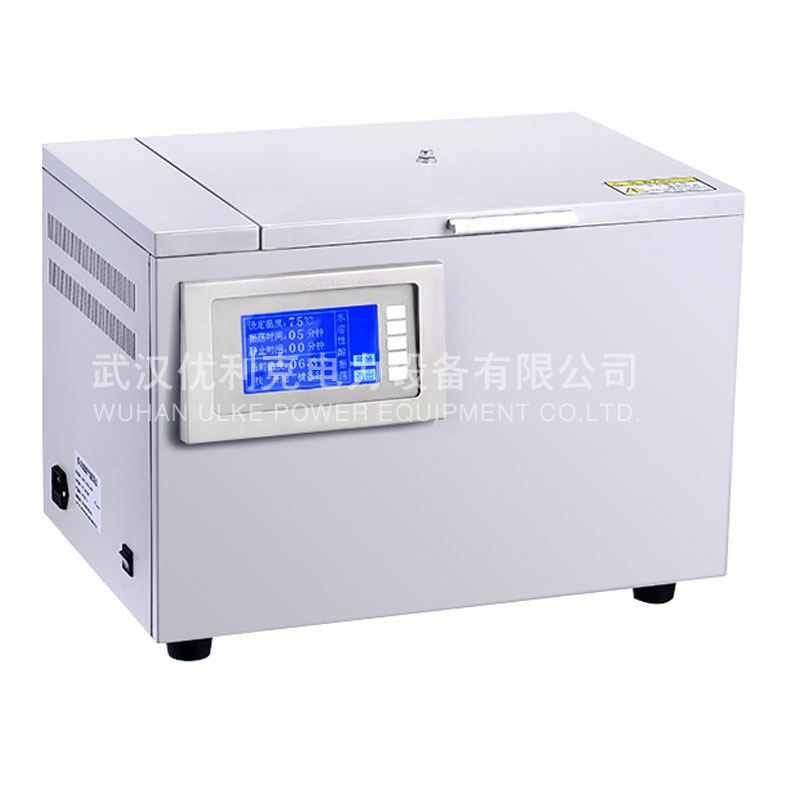

5、	震荡仪		1台
6、	标气	4L标气（7组分）＋减压阀	1套
7、	备品备件	详见装箱单	1套
二、SP7820型色谱数据处理系统
1、	工作站	中文界面，气相色谱电力专用反控工作站	1套
2、	计算机	电脑＋打印机	1套
三、色谱工作气源

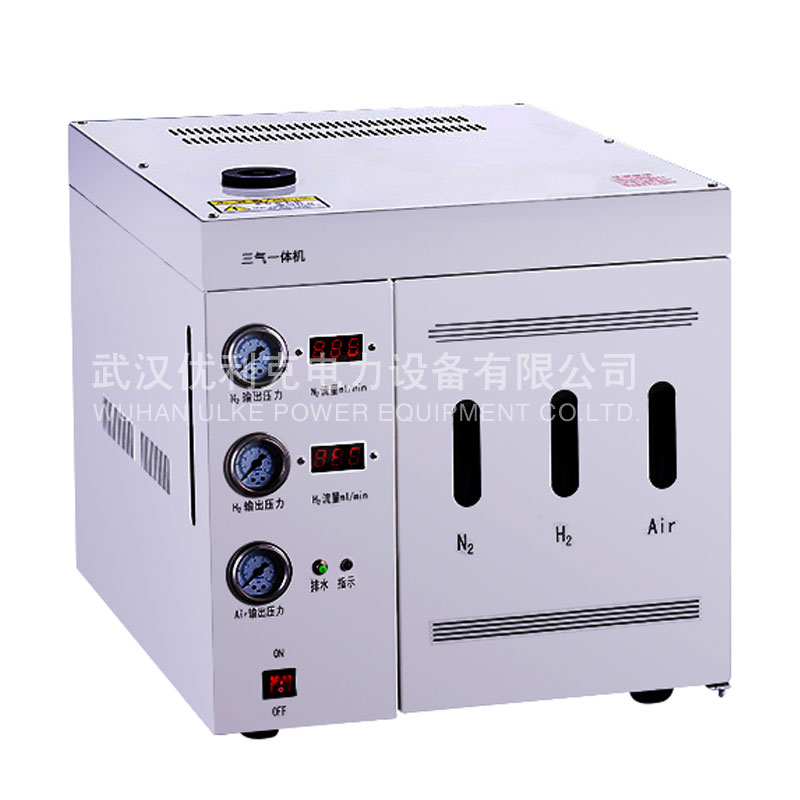

1、	气源	氢气发生器  HGZ-300+管路	1台

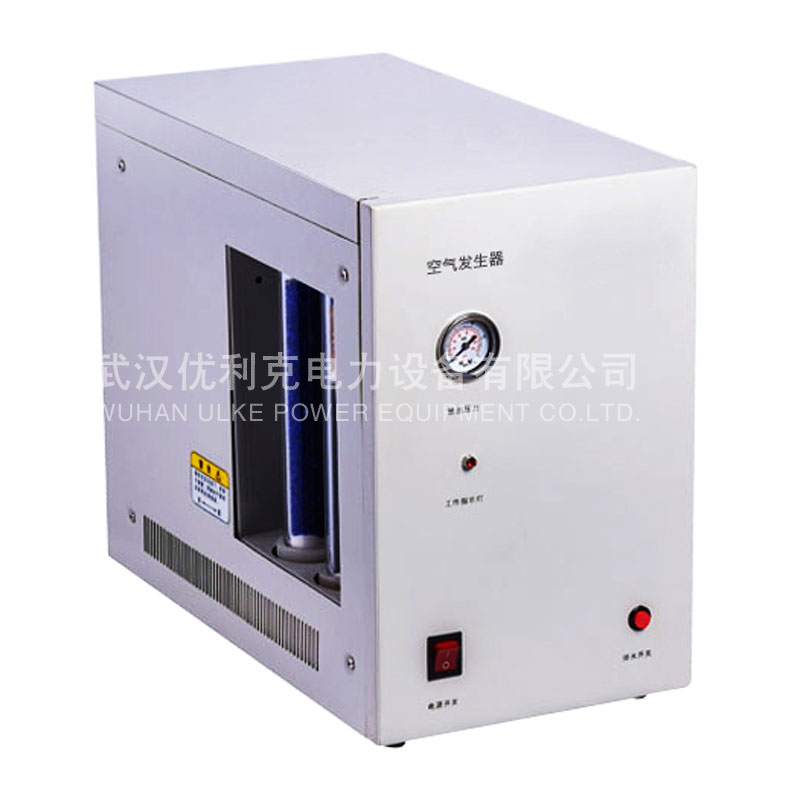

		空气发生器  GA-2009+管路	1台
2、	载气	氮气钢瓶（40L）＋减压阀	1套

详细方案及参数

变压器油分析方案
简述
绝缘油中溶解气体组份含量的分析
用气相色谱法测定绝缘油中溶解气体的组分含量，是发、供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段，也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。SP7820变压器油色谱分析系统采用国标推荐的三检测器流程，一次进样即可完成绝缘油中溶解气体组分（包括氢气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。

绝缘油中含气量的测定
SP7820变压器油色谱分析系统的流程设计完全符合中华人民共和国电力行业标准DL/T 703-2015 《绝缘油中含气量的气相色谱测定法》及国标GB/T 7252-2001《变压器油中溶解气体分析和判断导 则》中有关色谱流程设计的规定。该仪器配备了高灵敏度的热导池检测器、氢火焰离子化检测器和 镍触媒转化炉，可实现对变压器油中溶解的七种气体组份：H2、CH4、C2H4、C2H6、C2H2、CO和CO2的全部测定，其性能满足相应国家标准对气相色谱仪的要求。

仪器配置

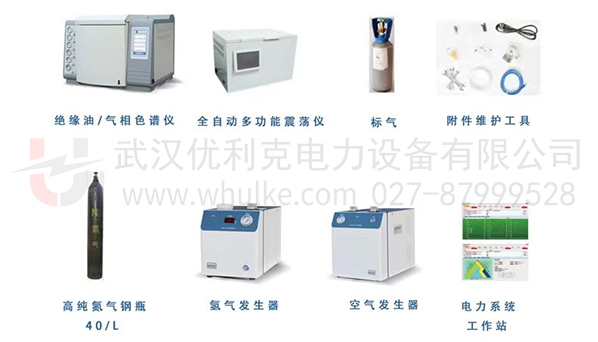

名称	型号	数量
气相色谱仪	SP7820	1台
检测器	FID	2个
	TCD	1个
转化炉		1套
色谱柱	变压器油专用柱	1套
色谱工作站	电力系统专用	1套
震荡仪		1台
标气	常规7组份+减压阀（4L标气）	1瓶
气源	氢气发生器HGZ-300	1台
	空气发生器GA-2009	1台
	氮气钢瓶+减压阀	1瓶
电脑，打印机	联想常规配置	1台

​​​​​​​
一次进样，进样量为1mL，油中最小检测浓度（μl/L）：

变压器油分析方案

仪器概述
武汉优利克电力设备有限公司秉承科技创新、专注行业分析、执着色谱研发，全新推出SP7820型气相色谱仪，该仪器具有性能可靠、结构精巧、扩展性强、操作简单、维护方便等特点，针对于高校实验室在线分析，石油化工，环境监测等应用需求，灵活的定制应用方案，提供给客户卓越的分析功能和工作性能，是名副其实的高性能气相色谱仪。

产品特点

1、先进的进样口设计
○ 进样系统可选配单填充柱系统，单毛细柱系统，填毛进样系统、双毛细进样系统；
○ 仪器适配于多种进样方式、如顶空进样、热解析进样等，轻松胜任各种样品的分析。

2、超大体积柱箱设计
○ 300×280×180(mm）大体积柱箱，可轻松实现四阀五柱，并支持五阀七柱的安装；
○ 最高升温速率达80℃/min,最高控温450℃，控温精度±0.1℃。

3、独特的对数放大器技术
○ 采用对数放大器，对于弱信号得到高增益放大，对于强信号自动降低 增益，避免饱和；
○ 减少干扰，灵敏度高，线性好，量程宽。

4、强大的检测器扩展功能
○ 检测器及其控制部件采用单元化组合设计，即插即用，独立配置；
○ 支持多种检测器（TCD、FID、ECD、FPD、NPD等）；
○ 可根据用户分析需求模块化配置，维护方便。

5、超高效率的后开门设计
○ 配有智能后开门控温系统，确保柱室温度在任何区域的稳定性，能实 现真正意义上的近室温操作；
○ 可进行16阶程序升温操作，柱箱性能优良，温度控制精度高，升温降 温速度快。

检测器技术参数

检测器	灵敏度/检测限	漂移（30min）	线性
氢火焰FID	DFID≤3×10^-12g/s(正十六烷/异辛烷)	≤0.2mv	＞10^7
热导池TCD	S≥10000mv.ml/mg(苯/甲苯)	≤20uv	＞10^5
电子捕获ECD	DECD≤1×10^-14g/ml(γ-666)	＜15uv	＞10^6
火焰光度FPD	DFPD(S)≤2×10^-11g/s(甲基对硫磷中的S)	≤满刻度3%	＞10^3
	DFPD(P)≤1×10^-12g/s(甲基对硫磷中的P)		＞10^4
氮磷NPD	DNPD(N)≤1×10^-12g/s(偶氮苯)	≤满刻度3%	＞10^2
	DNPD(P)≤1×10^-12g/s(马拉硫磷)		＞10^3
