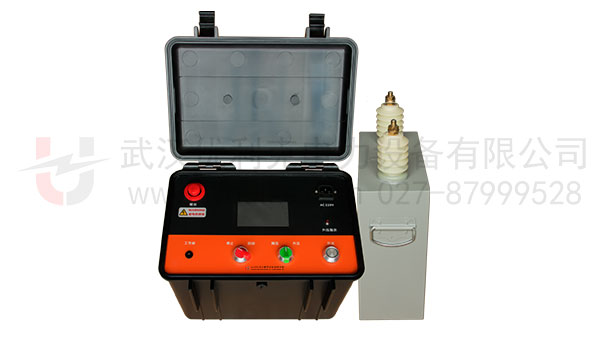

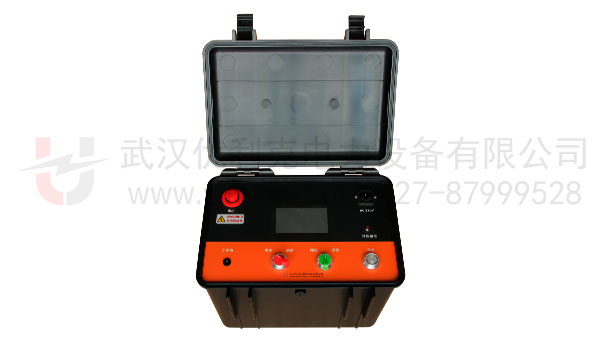

轻型高压信号产生电源

产品简介

本产品是我公司在长期从事电缆故障测试研究方面最新开发的创新型换代产品，采用大屏幕彩色液晶显示器、指示高压侧真实电压值、具有过压、过流保护，产品的各项性能指标均处于国内领先地位。该产品满足《中华人民共和果电力行业标准，高压试验装置通用技术条件》，主要用于对高、中低压电缆故障测试时做冲击放电试验电源、也可用于电缆、电容器、电机、瓷瓶等的直流耐压试验，是工频高压电源的升级换代产品。

适用范围

适用于35kV及以下电缆故障测试，是电力电缆故障测试中各类高阻性、接地型和疑难电缆故障定位的必备高压信号发生装置，广泛适用于各种电力电缆、路灯电缆、铁路信号电缆、通信电缆的粗测和精确定点，电缆故障测试种类包括各种高阻故障、闪络性故障、低阻接地故障等。

性能与特征

1．设备紧凑型设计，软件控制，具有自动升压、稳压功能。
2．智能操作，实时高压动态显示，故障点放电自动指示。
3．系统软件自动判断，具有过流自动保护功能，并及时进行液晶文字提示。
4．工业级4.3寸彩色液晶显示，人机界面友好，数据显示非常直观。
5．功能完善可靠，箱体采用工程塑料绝缘材料，操作安全，体积小、重量轻、接线简单。
6．专用组合接地线设计，避免因人为接线原因引起的工作异常，性能稳定。
7．可连续工作8小时以上。

技术参数

输出电压	负直流0～32kV，连续可调
外接电容	2uF/30kV或4uF/35kV或8uF/15kV
冲击能量	1024J或2048J或900J
放电频率	最小 3秒/次
显示误差	≤±2%
显示方式	工业级4.3寸彩色液晶屏
显示信息	模拟表盘式实时显示输出高压、柱形条显示预设电压、数字显示工作电流、动态图标指示放电
工作电源	AC220V±10%，50Hz，可外置移动电源工作
工作温度	-10℃～50℃
相对湿度	≤90%
输出功率	≤1.5kVA
地线规格	专用组合接地线设计，采用一分四方式，完成系统接地
包装规格	采用工业级黑色安全防护箱，防护等级IP67
外形重量	L360mm×W265mm×H290mm，重量≤14.7kg
