三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量
量程:600V/10A;彩色相序分析

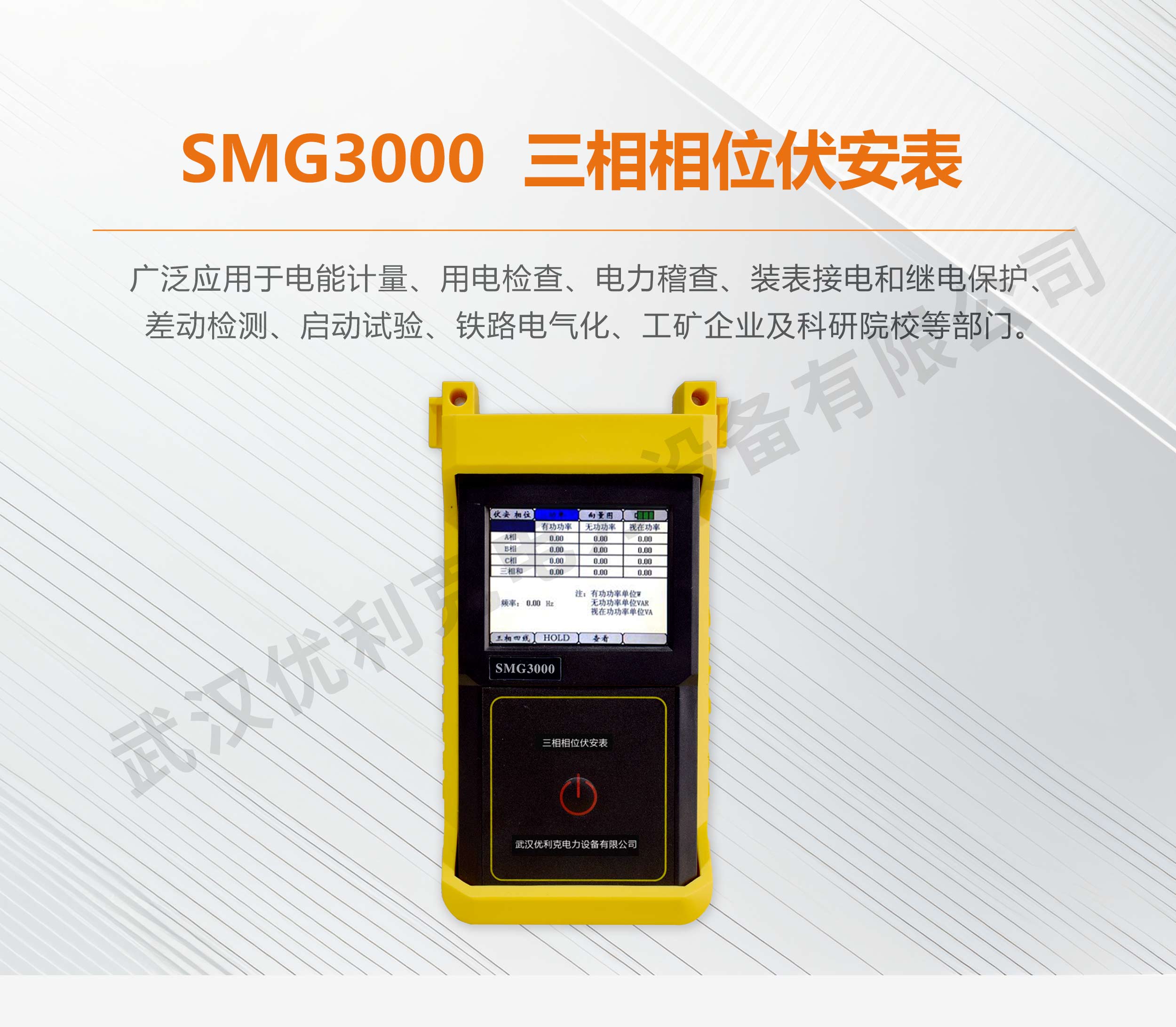

本仪器是专为现场测量电压、电流、功率、功率因数及频率、相位而设计的一种多功能、高精度、智能化、手持式测量仪器。广泛应用于电能计量、用电检查、电力稽查、装表接电和继电保护、差动检测、启动试验、铁路电气化、工矿企业及科研院校等部门。
软件采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算,完全图形化界面,真彩色显示分辨率320×240,触摸屏操作人机界面友好,携带方便。

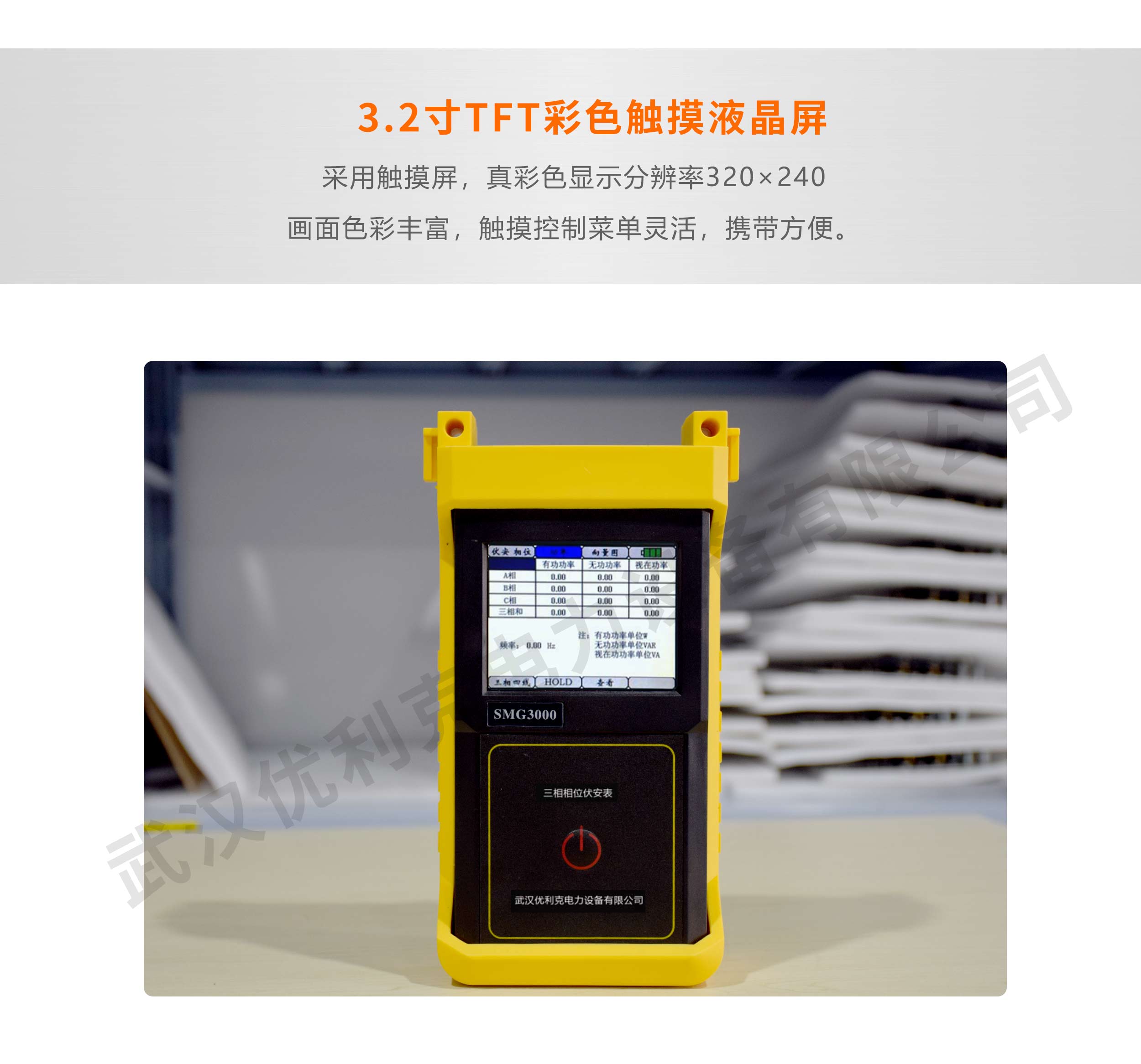

1、3.2寸TFT彩色触摸液晶屏,画面色彩丰富,触摸控制菜单灵活。
2、三相相位伏安表同时测量三相电压和四路电流(包含零线电流)。
3、同时测量三相交流电压相角、电流相角、功角。
4、有功功率、无功功率、视在功功率、三相功率和和功率因数测量。
5、测量电网频率和相序。
6、自动判别负载类型(电阻、感性、容性)
7、六角图向量显示,可直观分析各相电压电流相位关系。
8、可兼容单相,三相三线制,三相四线制测试方法。
9、智能化设计,防止误操作,具有高精度、高稳定、低功耗、使用方便等优点。

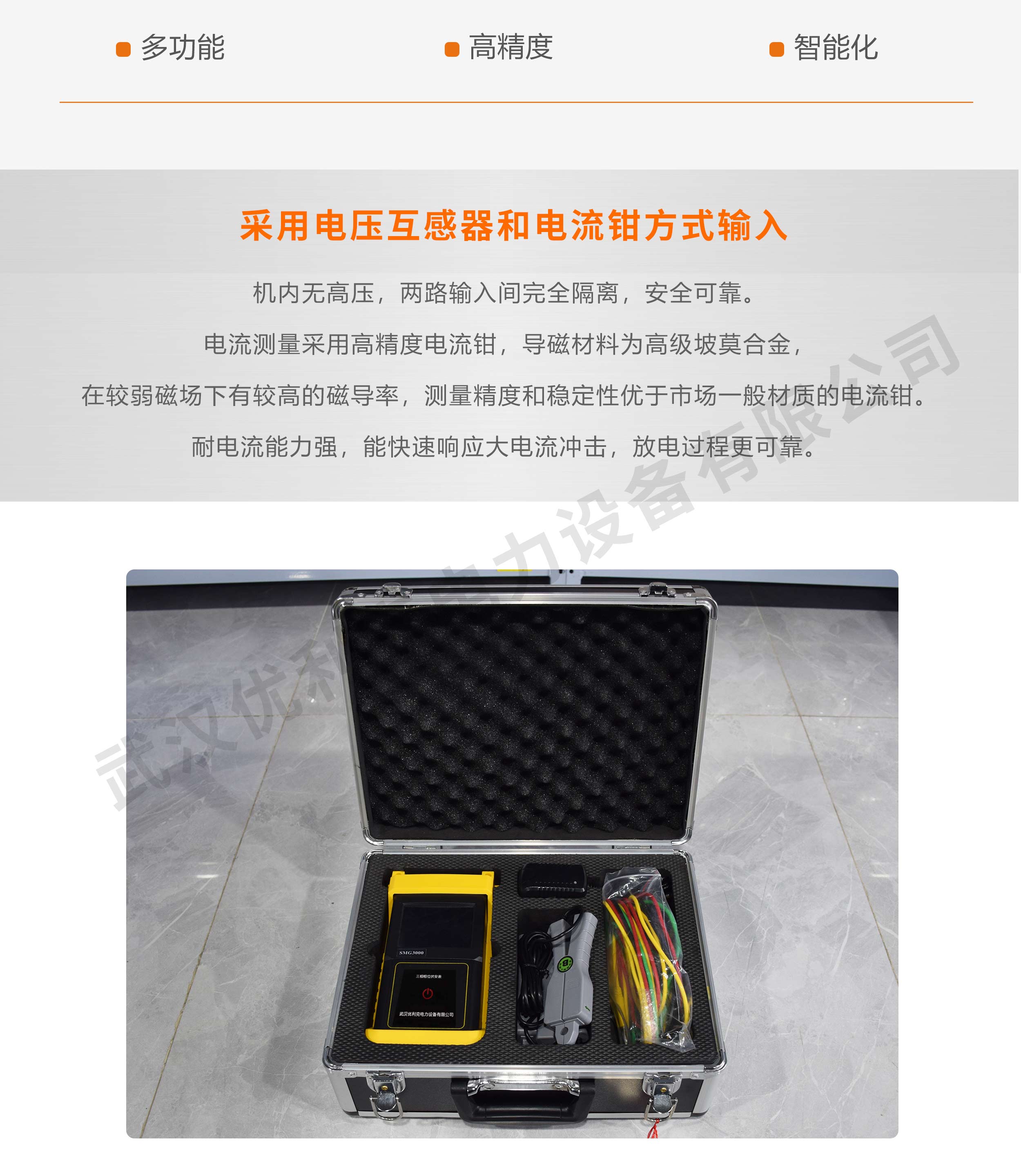

10、采用电压互感器和电流钳方式输入,机内无高压,两路输入间完全隔离,安全可靠。
11、电流测量采用高精度电流钳,导磁材料为高级坡莫合金,在较弱磁场下有较高的磁导率,测量精度和稳定性优于市场一般材质的电流钳。

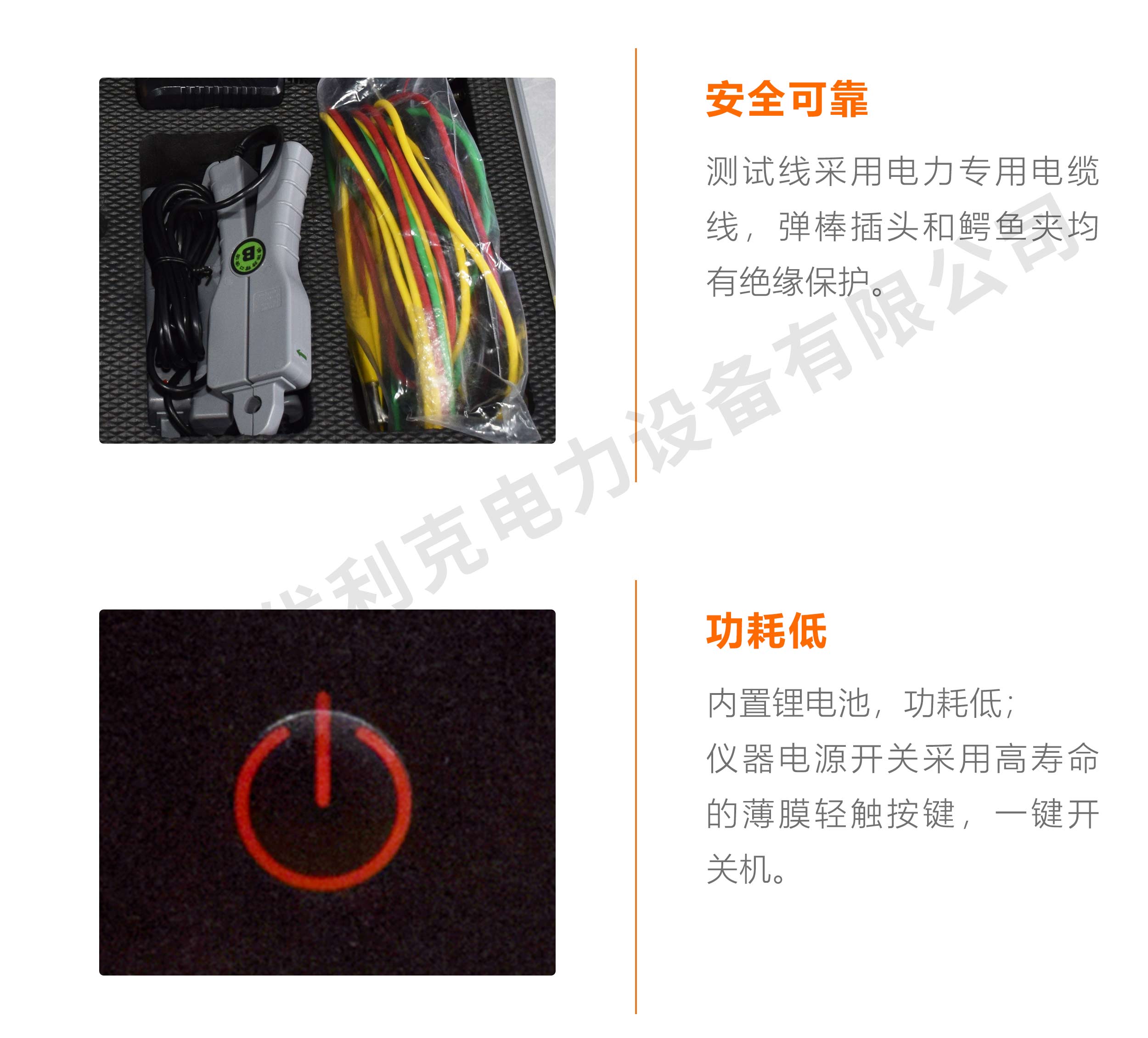

12、测试线采用电力专用电缆线,弹棒插头和鳄鱼夹均有绝缘保护。
13、有数据存储及查询功能;HOLD按键,可以使数据静态保存
14、内置锂电池,功耗低,可反复充电,一次充电待机大于20h。实时显示电池电量。
15、仪器电源开关采用高寿命的薄膜轻触按键,一键开关机。
项 目
|
测量范围
|
分辨率
|
误差
|
电压
|
AC 0.00V~600V
|
AC 0.01V
|
±(0.5%量程)
|
电流
|
AC 0.0mA~10.0A
|
AC 0.1mA
|
±(0.5%量程)
|
相位
|
0.0°~360.0°
|
0.1°
|
±1°
|
频率
|
45.00Hz~65.00Hz
|
分辨力:0.01Hz
|
±(1.0%量程)
|
有功功率
|
0.0W~6kW
|
分辨力:0.1W
|
±(1.0%量程)
|
无功功率
|
0.0VAR~6kVAR
|
0.1VAR
|
±(1.0%量程)
|
视在功率
|
0.0VA~6kVA
|
分辨力:0.1VA
|
±(1.0%量程)
|
功率因数
|
-1~+1
|
分辨力:0.001
|
±0.03
|
型号
|
SMG3000
|
||
检测速率
|
约1秒/次
|
||
数据存储
|
99组
|
||
数据保持
|
测试中按HOLD键保持数据
|
||
线长
|
测试线长2m;电流钳线长2m
|
||
输入阻抗
|
测试电压输入阻抗为:800KΩ
|
||
功耗
|
仪器最大耗电160mA,电池连续工作大于24小时
|
||
电源
|
内置锂电池4.2V
|
||
外形尺寸
|
320mm×281mm×139mm
|
||
钳口尺寸
|
Φ8mm
|
140mm×40mm
|
|
仪表质量
|
3.4kg(所有附件和主机重量)
|
企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
本公司生产全面贯彻 ISO9001:2015 质量管理体系认证证书及文字商标和图片商标注册
本公司与武汉各大高校和武汉高压研究所有着紧密合同关系,有着明细的技术优势和稳定技术方案

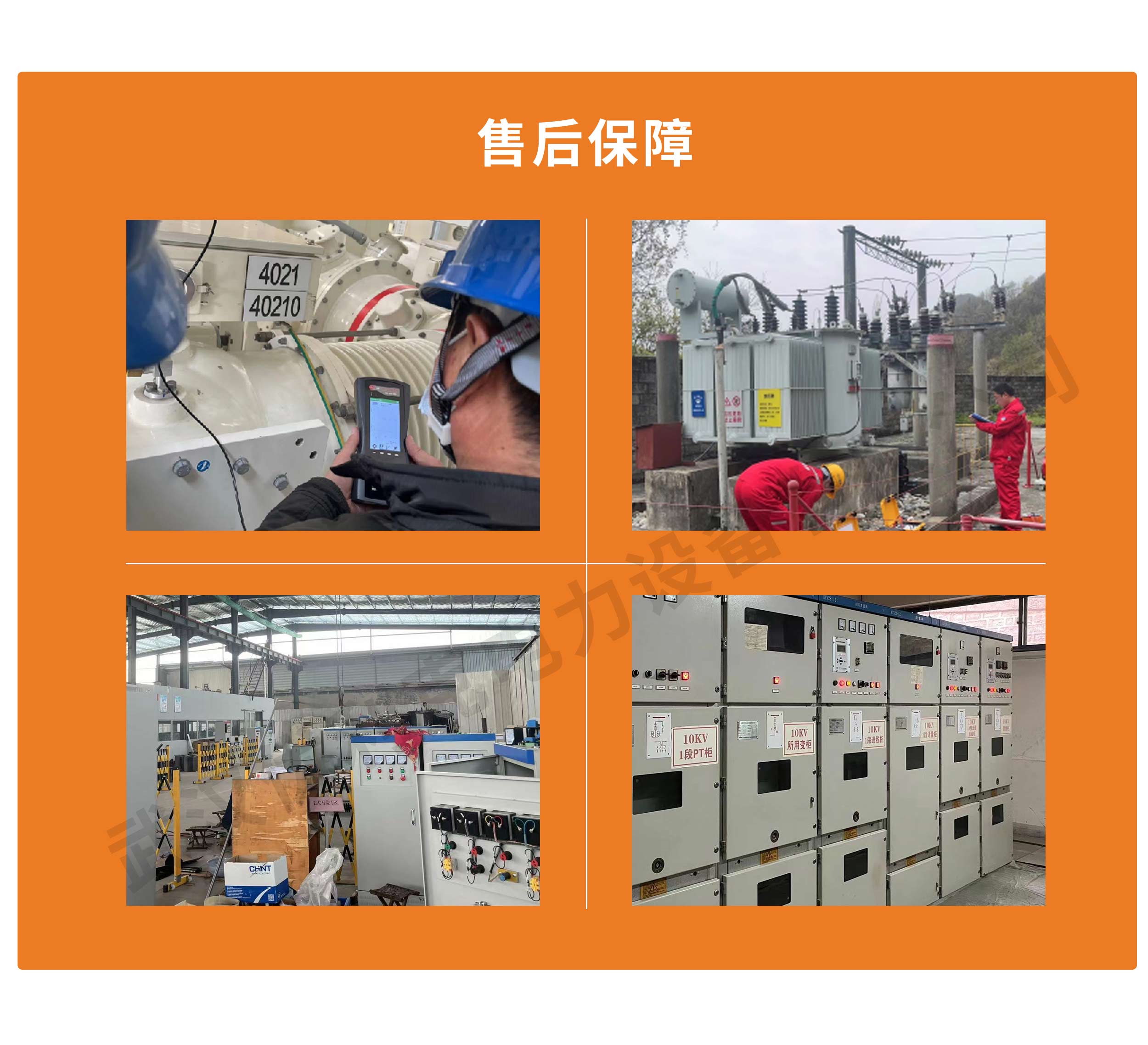

公司具有专业的销售和技术支持团队随时了解和客户沟通产品的应用情况,提供一对一高效专业的服务

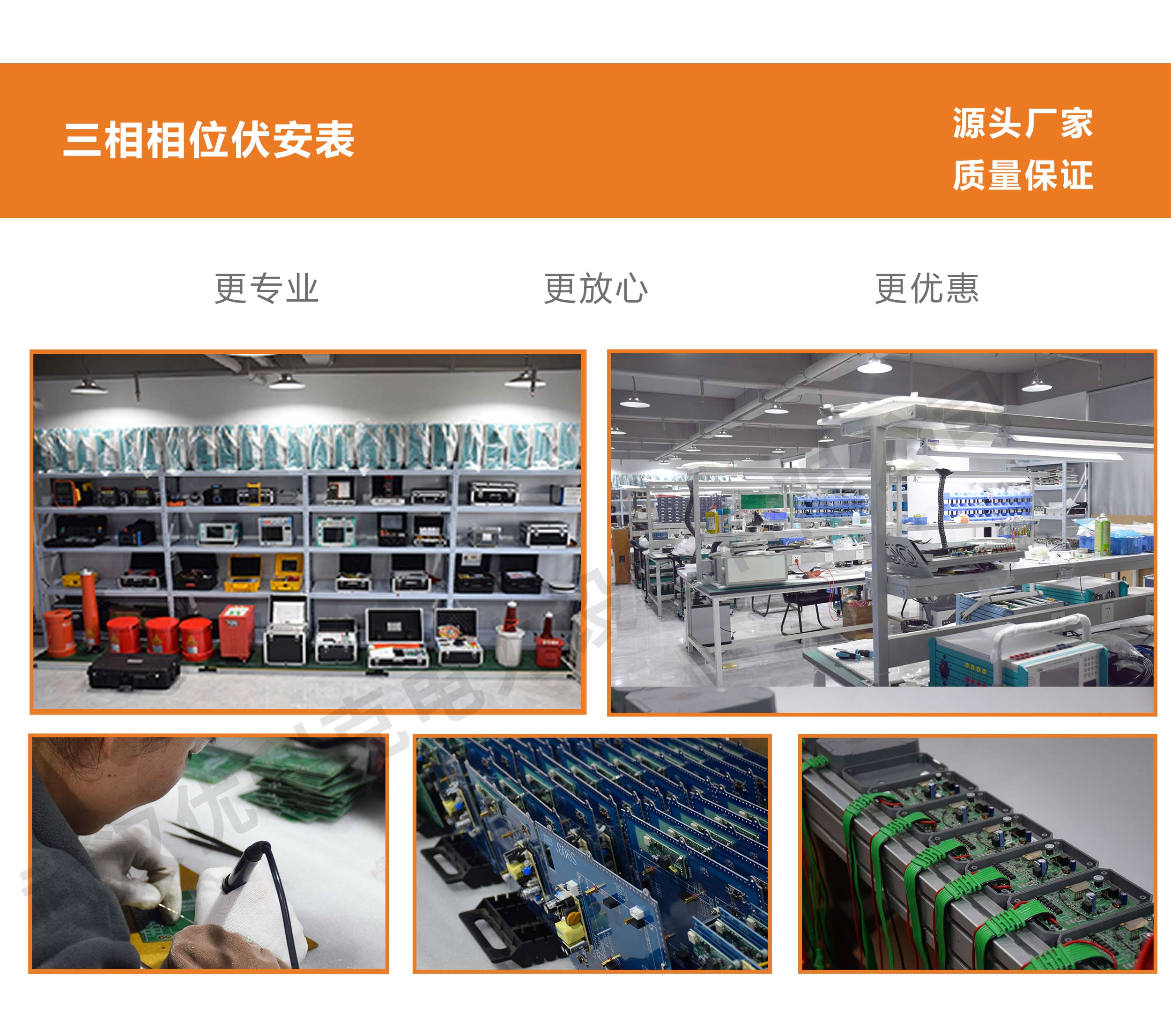

产品全部执行ISO9001质量管理体系,SMT自动化的生产,半成品检测,成品检测拷机,让每一个产品都经过5次以上的100%测试,确保产品质量100%
公司具有精准的预期备货和保持稳定的安全库存,满足客户的紧急需求和批量性采购需求
公司产品每年抽样送第三方检验(如湖北省技术监督局、武汉市计量院),符合出厂标准和第三方检测指标要求
