绝缘杆耐压测试台

安装说明

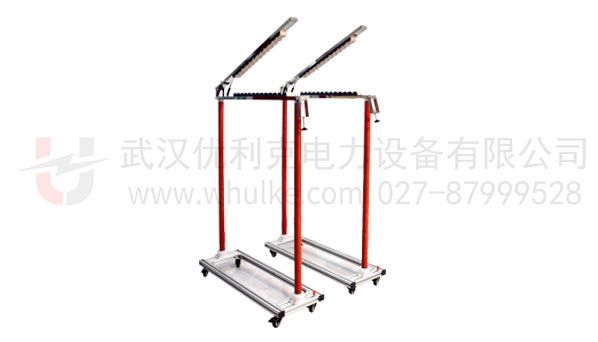

绝缘杆耐压测试台由两套接地架、接地杆，一套高压接入夹组成，安装使用步骤如下：
1、将四只底脚放置地面，调节间距与接地杆长度相近。
2、将接地架绝缘立柱（装有底脚连接件以及均压端头）与底脚连接，注意安装方向确保底脚连接件有连接片的一端与底脚成90º角。
3、使两支接地架连接片相对，均压端头的方孔相对。

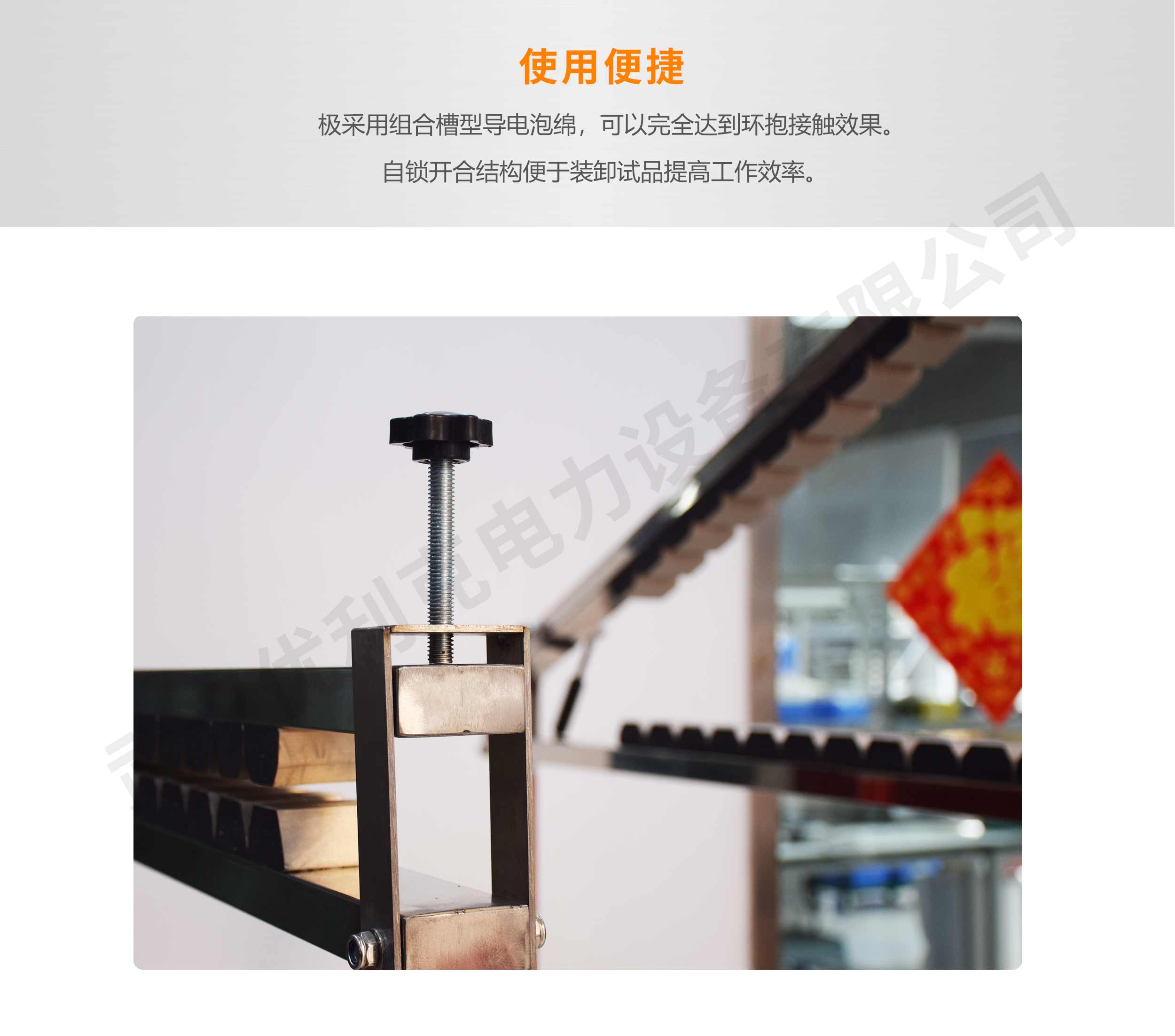

4、将接地杆支撑面向上插入均压端头方孔内，用M6×25mm固定旋钮固定，使接地支撑臂支撑面向上试验夹自然下垂。
5、调节两套接地架底脚位置，使绝缘立柱竖直，接地杆水平。
6、将加强横板与底脚连接件连接，用M5×10mm内六角螺栓固定。

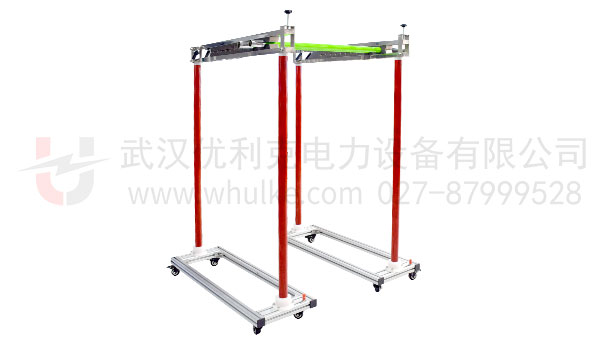

7、调节两套接地架间距离，被试绝缘杆绝缘把手一端置于带有试验夹的接地杆，并用试验夹固定；另一端置于另一条接地杆支撑面（见附图）。
8、试验时，被试绝缘杆中间接高压输入线夹，接地架均压端头顶端用接地线接地（见附图）。
