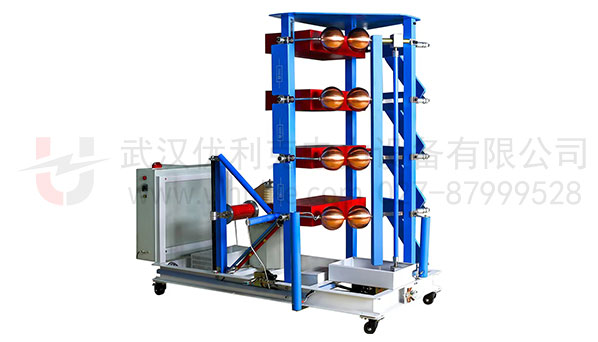

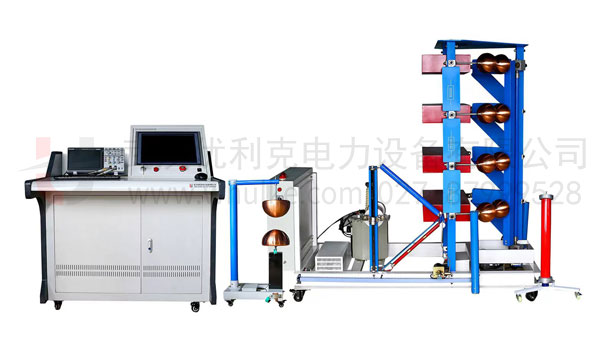

全自动冲击电压发生器

产品简介

本参数适用于35kV及以下变压器、互感器、开关等电力产品的雷电冲击电压全波试验的设备，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术说明。
本套设备满足现行国际标准、国家标准及有关行业标准。

性能与特征

发生器的结构

• 采用瑞士HAEFELY公司SGS系列的主回路设计，从而实现了整体超小型。
• 采用靠球触发，无误触发，磨损小，而且定位快速、准确。
• 采用弹簧压接、方便拔插的调波电阻固定机构，保证了接触的可靠性，使输出波形光滑无毛刺。
• 靠球触发可使同步球隙具有20%以上的触发范围，保证触发的可靠性，全自动控制方便可靠。
• 同步球隙的触发无极性效应，无须双边触发。

主电容器

• 主电容器采用高密度固体电容器，每台电容量为1.0±0.05μF，直流工作电压为±100kV，电容器固有电感小于，重量轻，体积小，为国内首创。
• 电容器在正常工作状态和工作环境下凹凸变形小于1mm。
• 电容器为固体绝缘介质和外壳干式全绝缘封装，不存在漏油、变形等问题。

调波元件

• 波头、波尾电阻具有足够的热容量，可保证发生器长时间连续运行。
• 充电电阻具有足够的热容量，可保证发生器长时间连续运行。
• 波头、波尾电阻采用板形结构，使用康铜丝无感绕制而成，外部采用绝缘树脂真空浇铸，接头为弹簧压接式，易于安装。
• 波头、波尾电阻的连接头采用3mm不锈钢线切割制造。
• 配有波头电阻、波尾电阻用于雷电冲击调波，另有1组充电电阻和保护电阻。

控制、保护系统

• 采用IGCS-2020型全自动控制系统为冲击电压发生器主体部分提供各种控制，完全满足冲击试验的各种控制功能。IGCS-2020控制系统采用进口器件，与设备主体的连接采用两芯光缆。
• IGCS-2020全自动控制系统以可编程控制器为核心器件，因而控制器的体积非常小巧，控制器可实现手动控制和自动控制。使用专用软件包可进行计算机控制，从而实现智能化操作。专用软件包可以与测量和波形分析用的数字采集卡等配合使用，实现冲击电压试验系统计算机测控一体化。

控制系统具备以下控制功能：

• 采用PLC技术，使用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的安全性。
• 控制功能具有手动、全自动和程序控制功能，各层次功能相对独立，确保系统的可靠性。
• 采用可控硅调压方式，具有充电电压反馈测量系统。
• 点火球隙距离可手动及全自动调整，并在液晶面板上显示。
• 并具有发生器点火触发的反馈系统。
• 采用函数控制恒流充电方式，充电电压的稳定度可达到0.5%。
• 液晶面板可指示冲击发生器的充电电压及充电过程，精度为1%。
• 可由液晶面板直接输入充电电压和充电时间。
• 具有充电异常保护功能，可全自动或手动发出触发点火脉冲
• 冲击发生器工作状态的指示，如自放电、未触发、正常触发等。
• 设备主体及充电部分接地和接地解除控制。
• 可自动或手动控制充电电压的充电过程
• 可自动或手动响警铃报警
• 具有过电流和过电压自动保护
• 隔离滤波屏蔽设计

安全接地系统

• 采用电磁铁自动接地机构通过一个接地电阻将发生器第一级电容接地。
• 接地操作与充电控制具有连锁保护，确保操作安全正常。

技术参数
