优利克电力 | 直流高压发生器的现场操作需要注意些什么

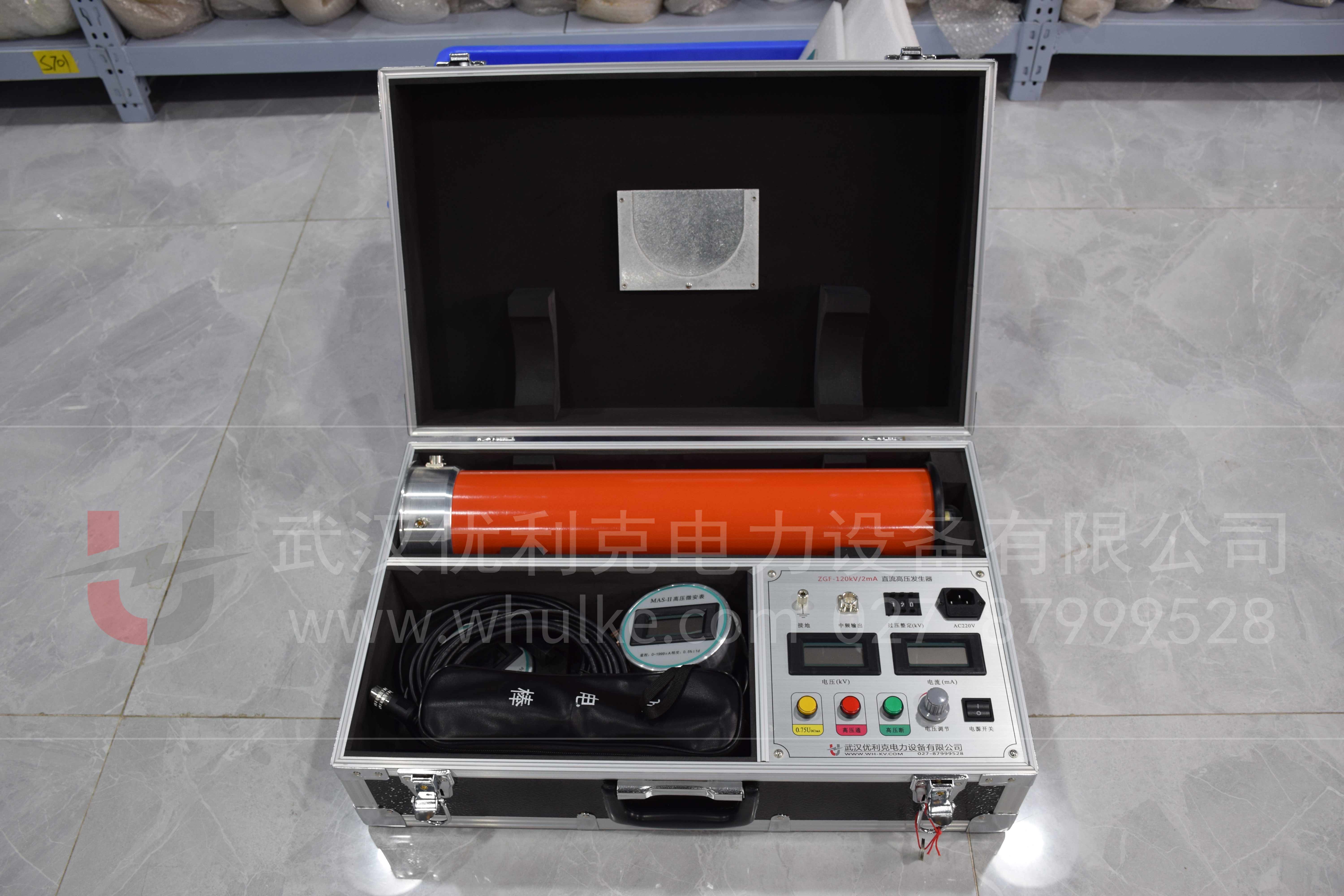

       直流高压发生器是根据中国最新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计

制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。

       本仪器采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电

压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高

频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措

施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护

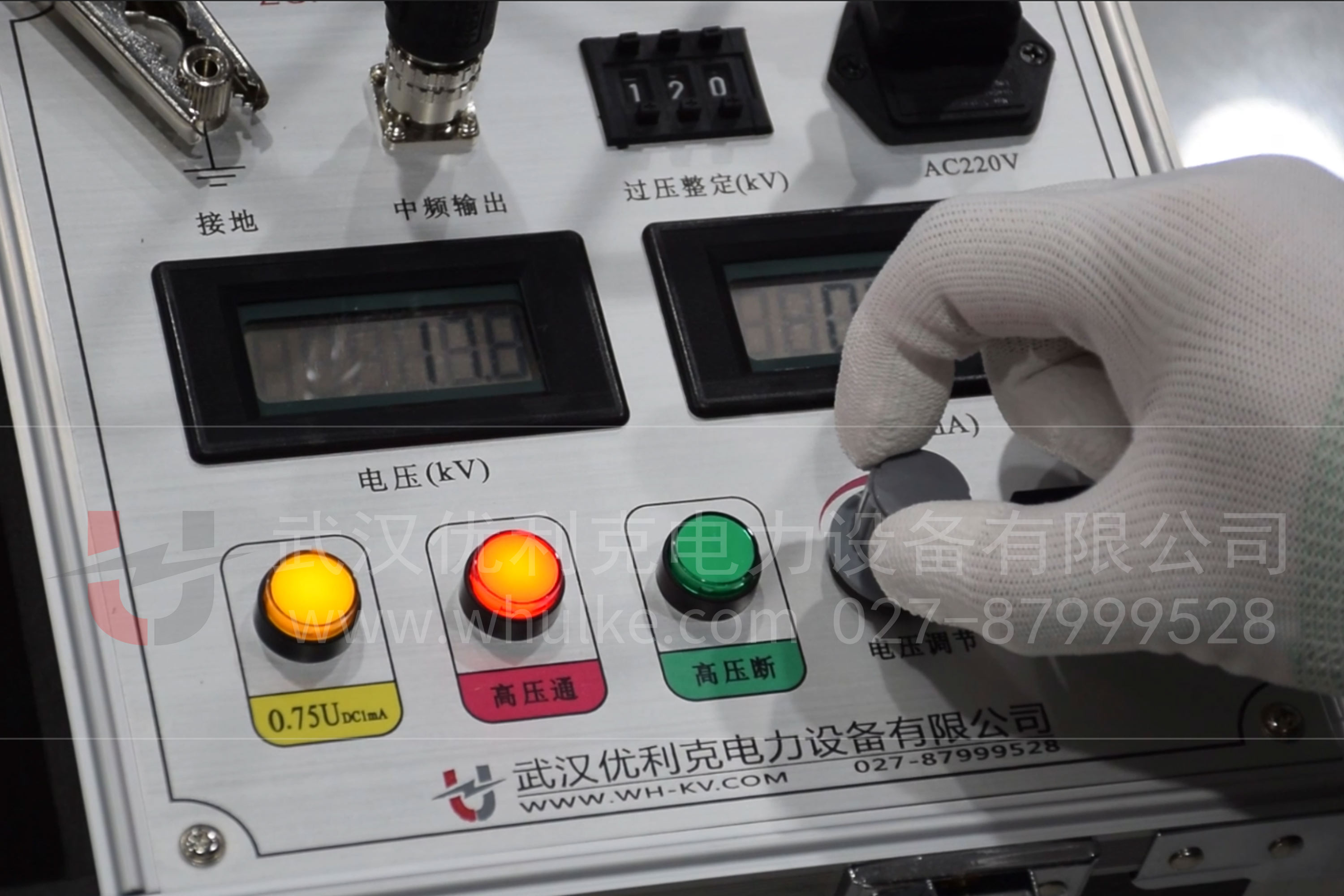

电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精

度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。

设备检查

       在每次使用前，应检查直流高压发生器的完好性，包括电缆、接线柱和倍压筒等。确保所有连接都是牢固的，没有短路或断路的迹象。

接地要求

       试验回路的接地线应按说明书所示一点接地，严禁各接地线相互串联。使用专用接地线，并确保控制箱、倍压筒和试品的接地线均已正确连接。

过电压保护

       在开始试验前，应设定过电压保护值，一般为试验电压的1.1倍。这可以防止在试验过程中出现过高的电压，从而保护设备和人员安全。

空载升压测试

       在接通电源后，首先进行空载升压测试，以验证过电压保护的灵敏度。确保在没有负载的情况下，设备能够正常工作。

升压过程

       在升压过程中，应缓慢调节电压，以避免对设备造成突然的电压冲击。对于大电容试品，应特别注意升压速度，以防止电流过大。

试验过程中的监控

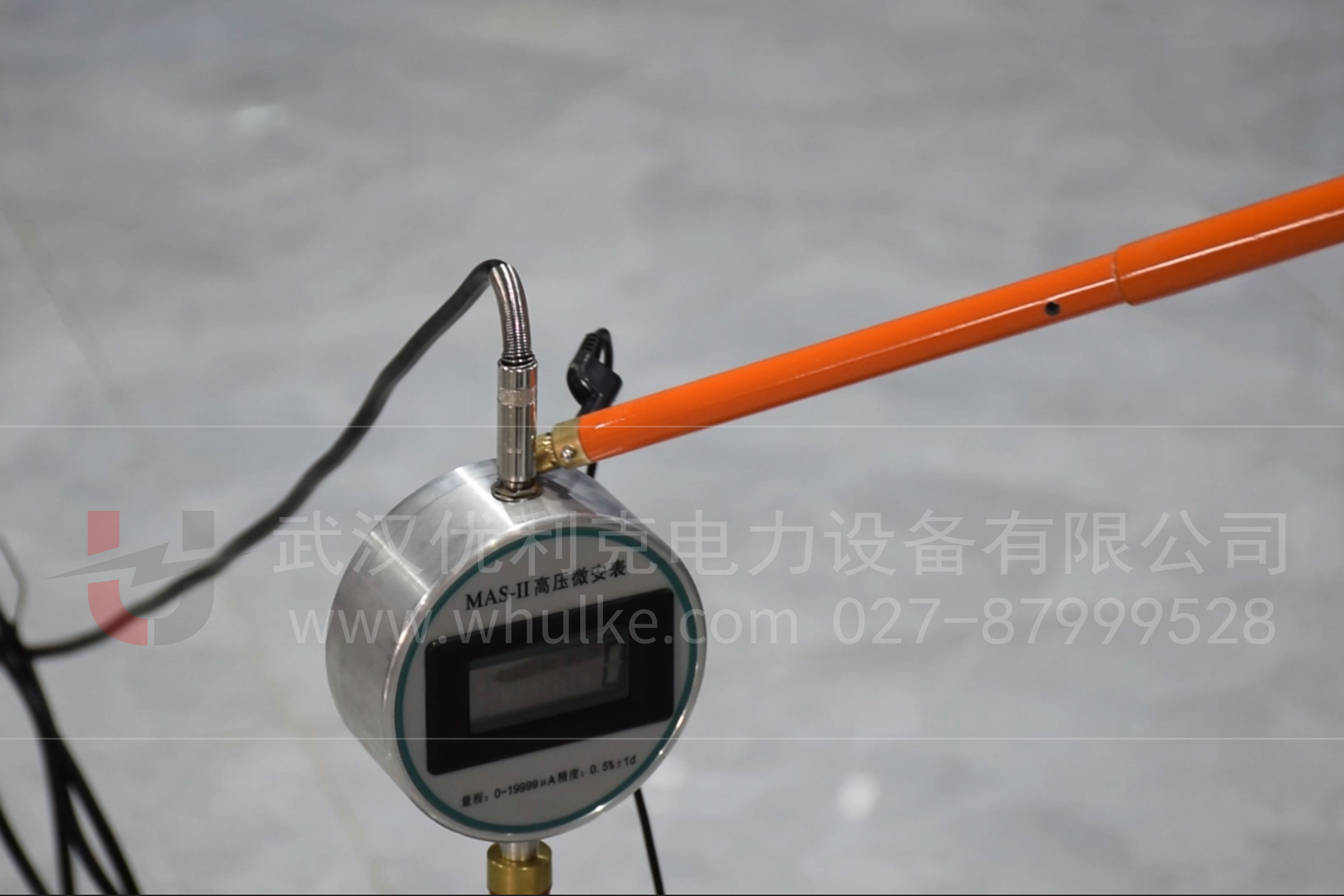

       在试验过程中，应密切监控电压表和电流表的读数，以及设备是否有异常声音或其他异常现象。

放电和拆除

       试验结束后，应先降压至零，然后进行放电。对于大电容试品，应等待电压自然衰减至较低水平后再进行放电。放电完成后，方可拆除高压引线和更换接线。

故障处理

       如果设备出现故障，应首先关闭电源，并根据故障现象进行相应的检查和处理。在故障未排除前，不应再次使用设备。

维护和保养

       定期对直流高压发生器进行维护和保养，包括清洁、检查和必要的校准，以确保设备的性能和精度。

       通过遵循上述操作步骤和注意事项，可以确保直流高压发生器的安全使用，同时提高试验的准确性和可靠性。
