FRC

交直流分压器

功能:

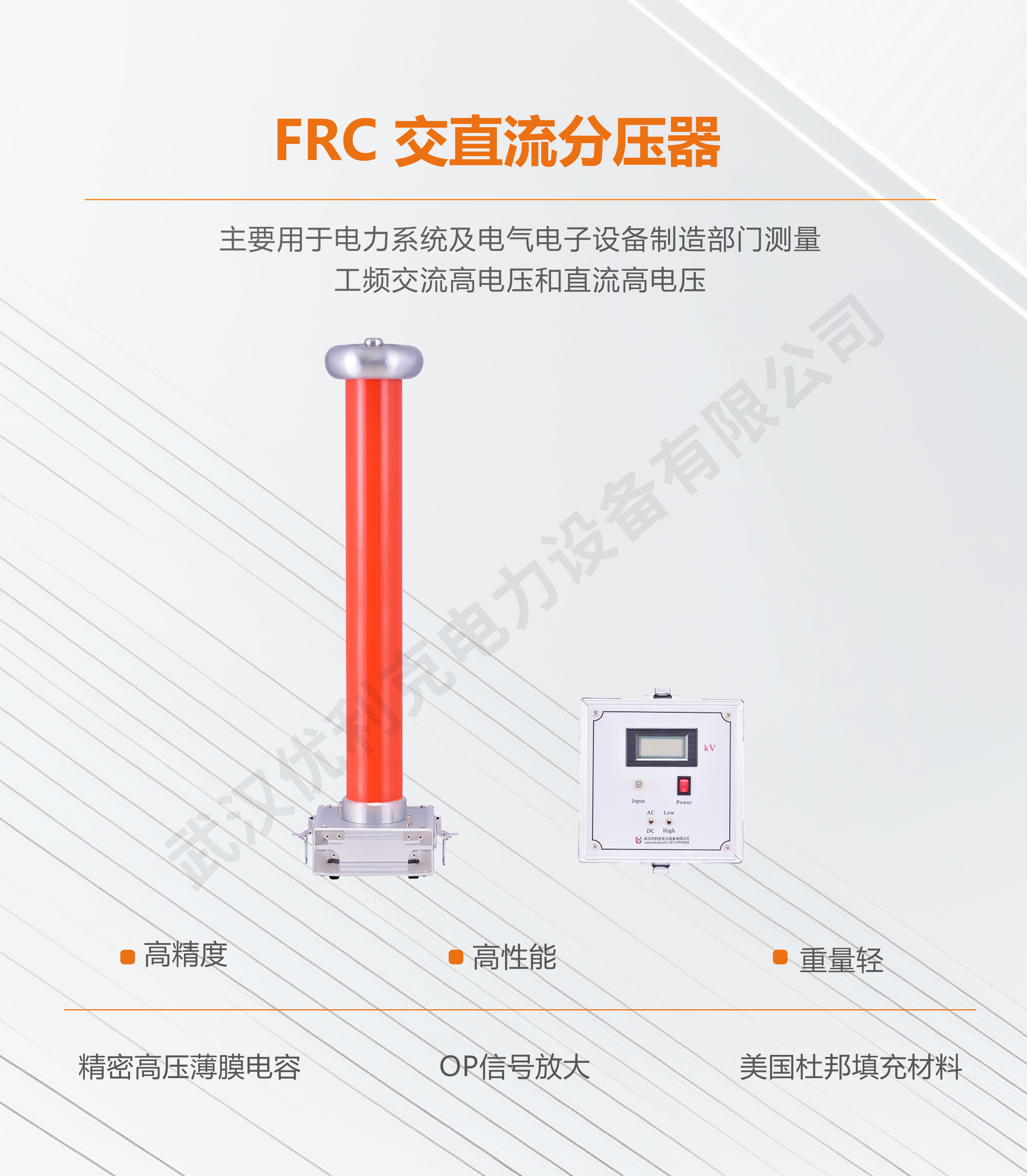

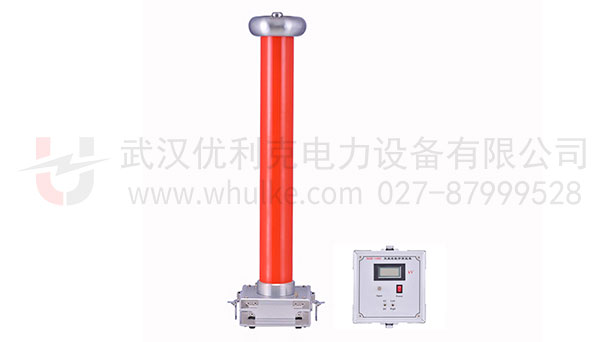

FRC交直流分压器是电容等电位屏蔽分压式高压测量装置。主要用于脉冲高压,雷电高压,工频高压的测量。

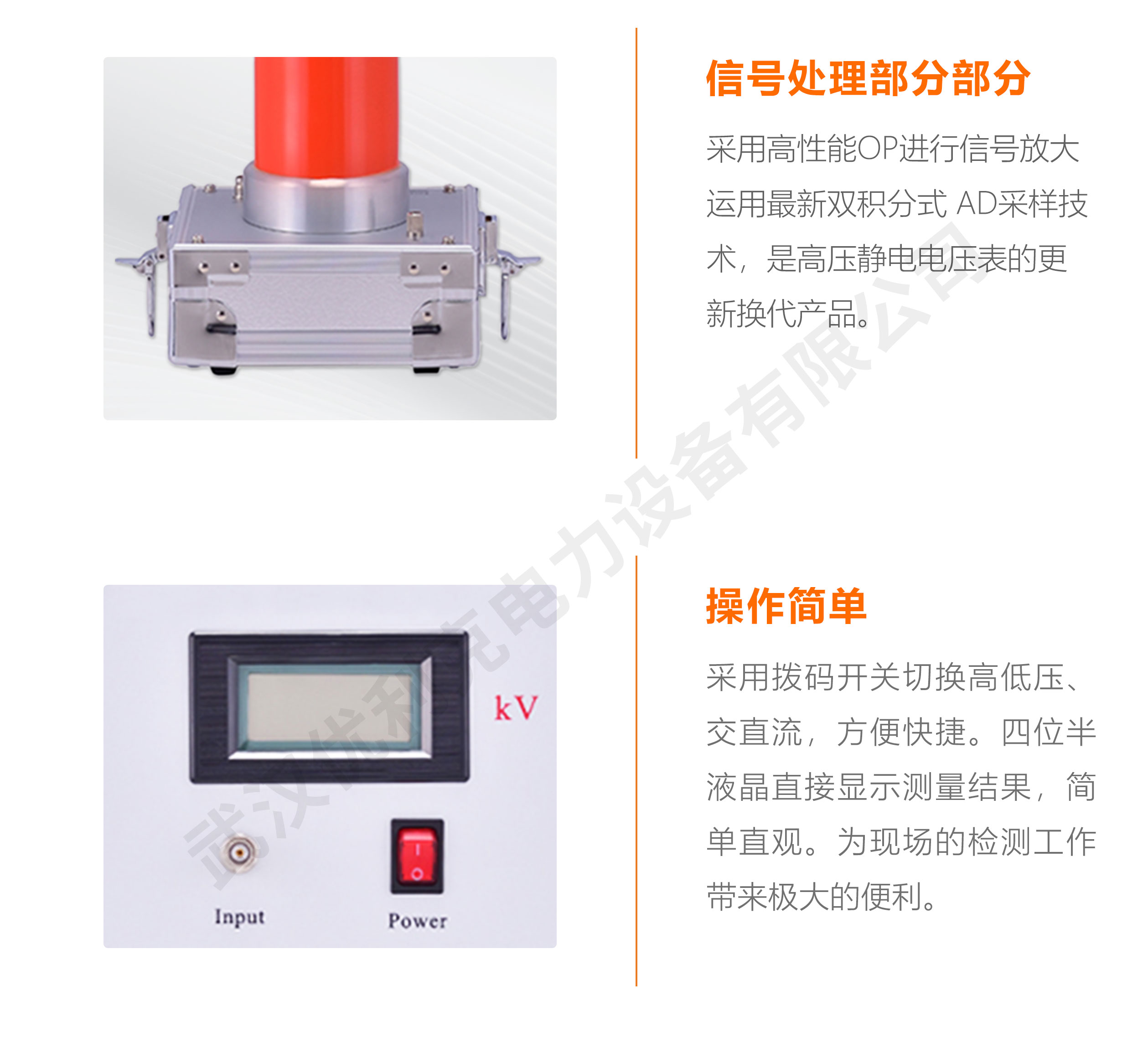

特征:

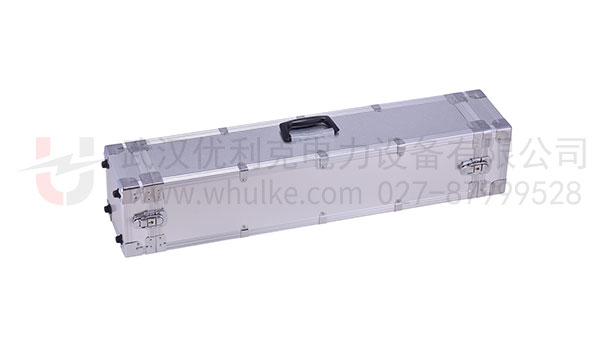

精密高压薄膜电容和精密高压玻璃釉电阻,全金属封闭结构屏蔽;美国杜邦填充材料,特种工艺灌封,同轴电缆连接,铝合金包装箱

全国服务电话:027-87999528

使用方法

     1、交直流分压器将标准分压器接地端安全接地。
     2、将高压线接在均压球上方,用接线螺旋栓将高压线拧紧。
     3、将仪表底座上的输入端插入数字高压表测量端,测量交流时将钮子开关切换到“AC”档。
     4、所测电压为小于20kV时选择“LOW”档,当超过20kV时请选择“HIGH”档,从而获取更高精度的测试值。
     5、打开“Power”开关,选择合适档位,此时数字高压表上将显示“0.000”或“00.00”,此时即可开始测量。
     6、待测试完毕后,切断高压,等标准分压器上读数为“0.000” 或“00.00”时方才进入现场(交流试验时,仪表会缓慢回零,但高压电源已经没有电了,故在这种情况下请注意交流和直流试验的区别)。
     7、在使用和保养中,均应注意分压器表面的清洁,防止污秽,此仪器应置于干燥处,妥善保管。

技术参数

电 压 等级 AC : 50-300kV
交流测量方式 真有效值测量
精       度 AC : 1.5%
绝 缘 介 质 干式介质材料
环 境 条 件 温度:  -25~40℃     ;    湿  度:<85%
分压比 1000:1
重  量 9.5kg
体  积 170×170×720mm³

附:型号规格及主要技术数据一览表

型号     规格 测量电压    范围KV 分压器阻抗    MΩ 外形尺寸mm 重量(kg)
分压器 箱体
FRC-50 AC-50 540 Ф84×500 170×170×550 7
FRC-100 AC-100 1000 Ф84×650 170×170×720 9.5
FRC-150 AC-150 1800 Ф84×900 220×220×1050 13
FRC-200 AC-200 2200 Ф84×1400 220×220×1450 16
FRC-300 AC-300 3000 Ф84×1750 260×260×1850 19







生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。

试验技术

    ?对不起!管理员开小差了,没有数据!
