SMG6000

三相用电检查仪

功能:

三相电参数测量、保护回路CT接线分析和三相电电压电流不平衡度检测

特征:

采用高速ARM处理器;高精度测量

全国服务电话:153 7754 9268(同微信)/027-8799 9528

产品简介

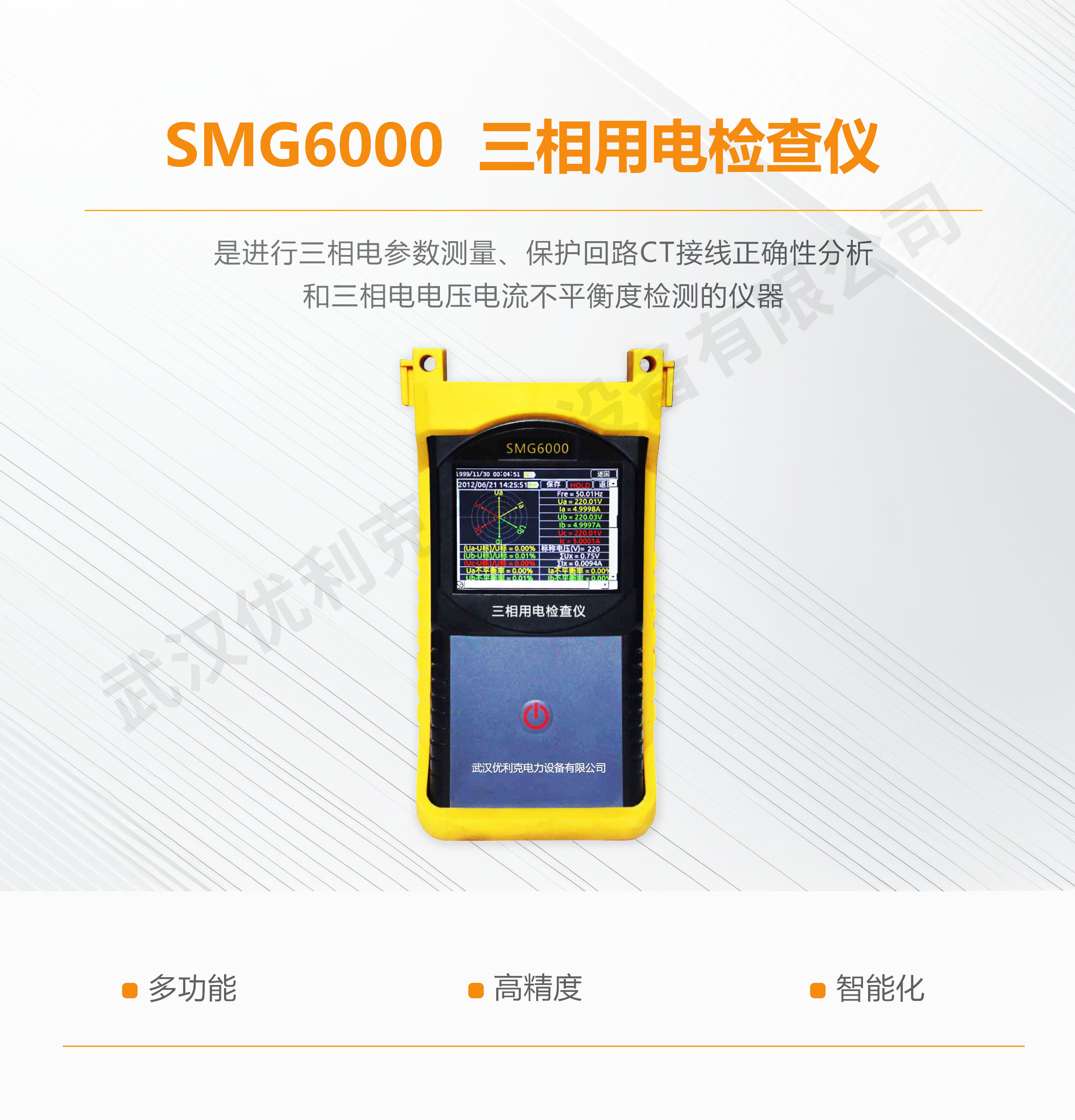

SMG6000三相用电检查仪是进行三相电参数测量、保护回路CT接线正确性分析和三相电电压电流不平衡度检测的仪器,可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量,更为独特的是,能分析CT接线的正确性检查电力线用电平衡情况。并具有电能计算功能。

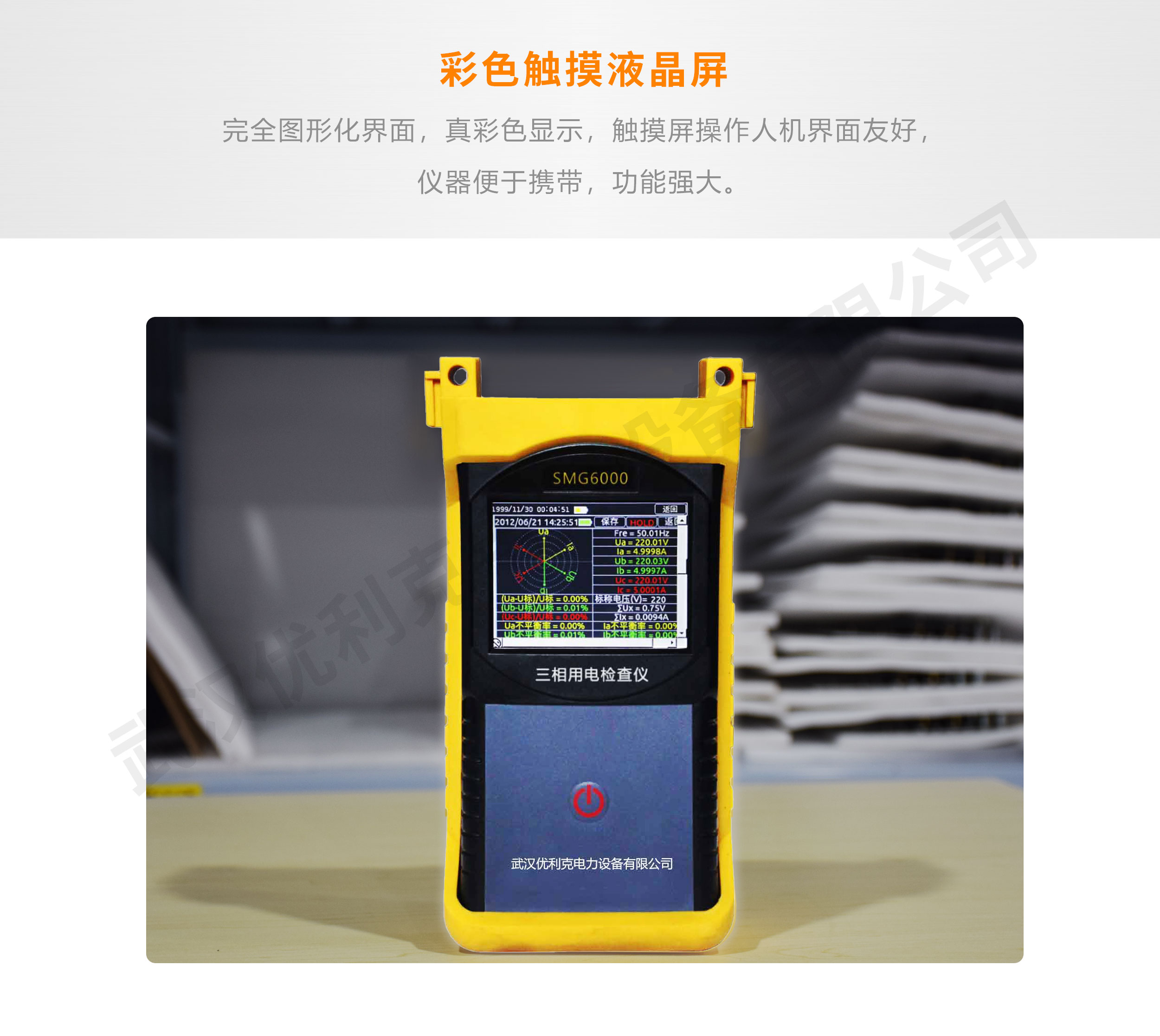

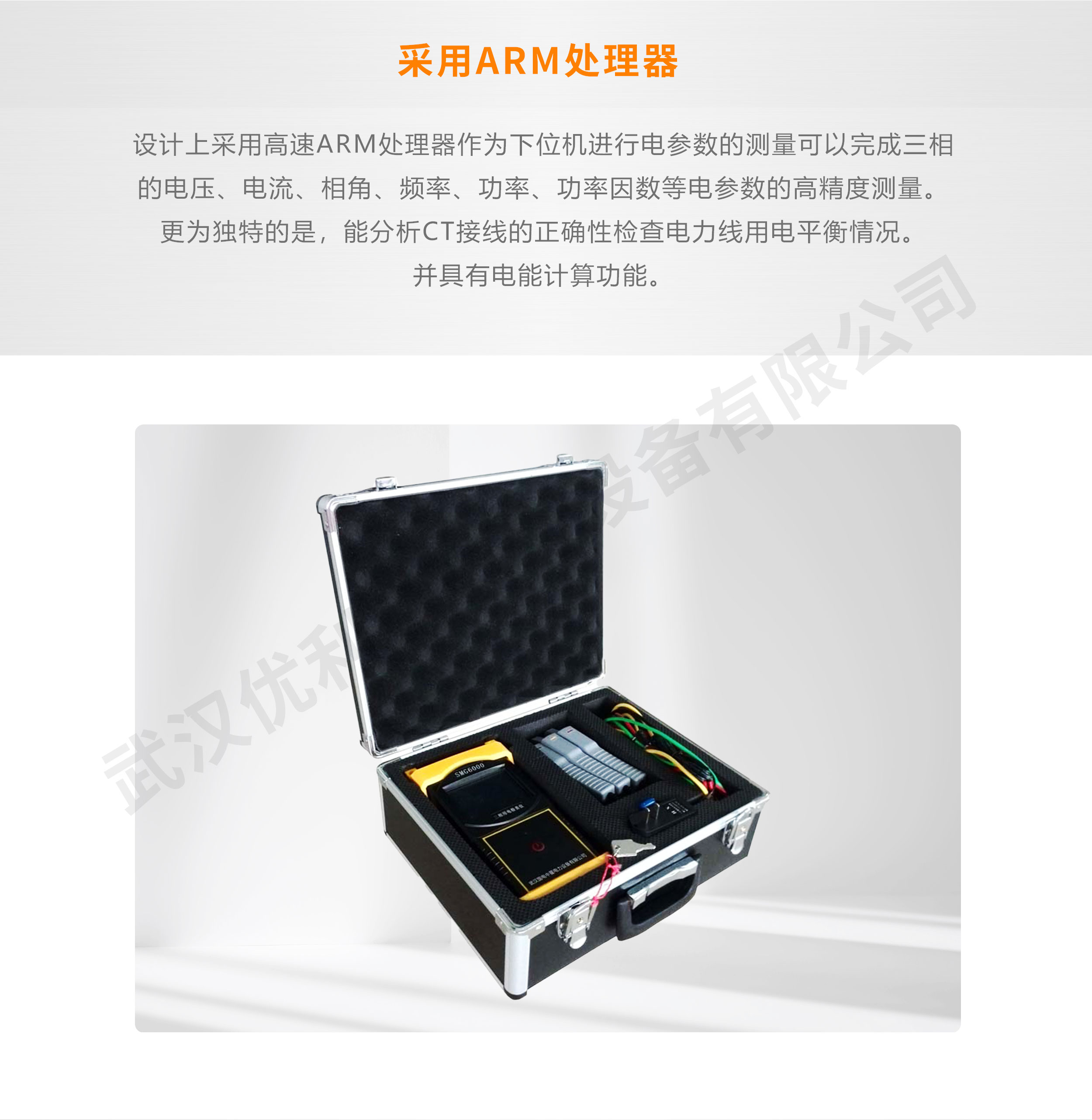

SMG6000三相用电检查仪设计上采用高速ARM处理器作为下位机进行电参数的测量,完全图形化界面,真彩色显示,触摸屏操作人机界面友好,仪器便于携带,功能强大。

性能与特征

1、三相用电检查仪同时测量1至3路交流电压;
2、同时测量1至4路交流电流(含零相电流);
3、测量电压间、电流间、电压与电流间的相位;
4、测量电网频率;
5、测量有功、无功和视在功功率;
6、测量功率因数;
7、分析CT接线的正确性以及电能表接线错误判别;

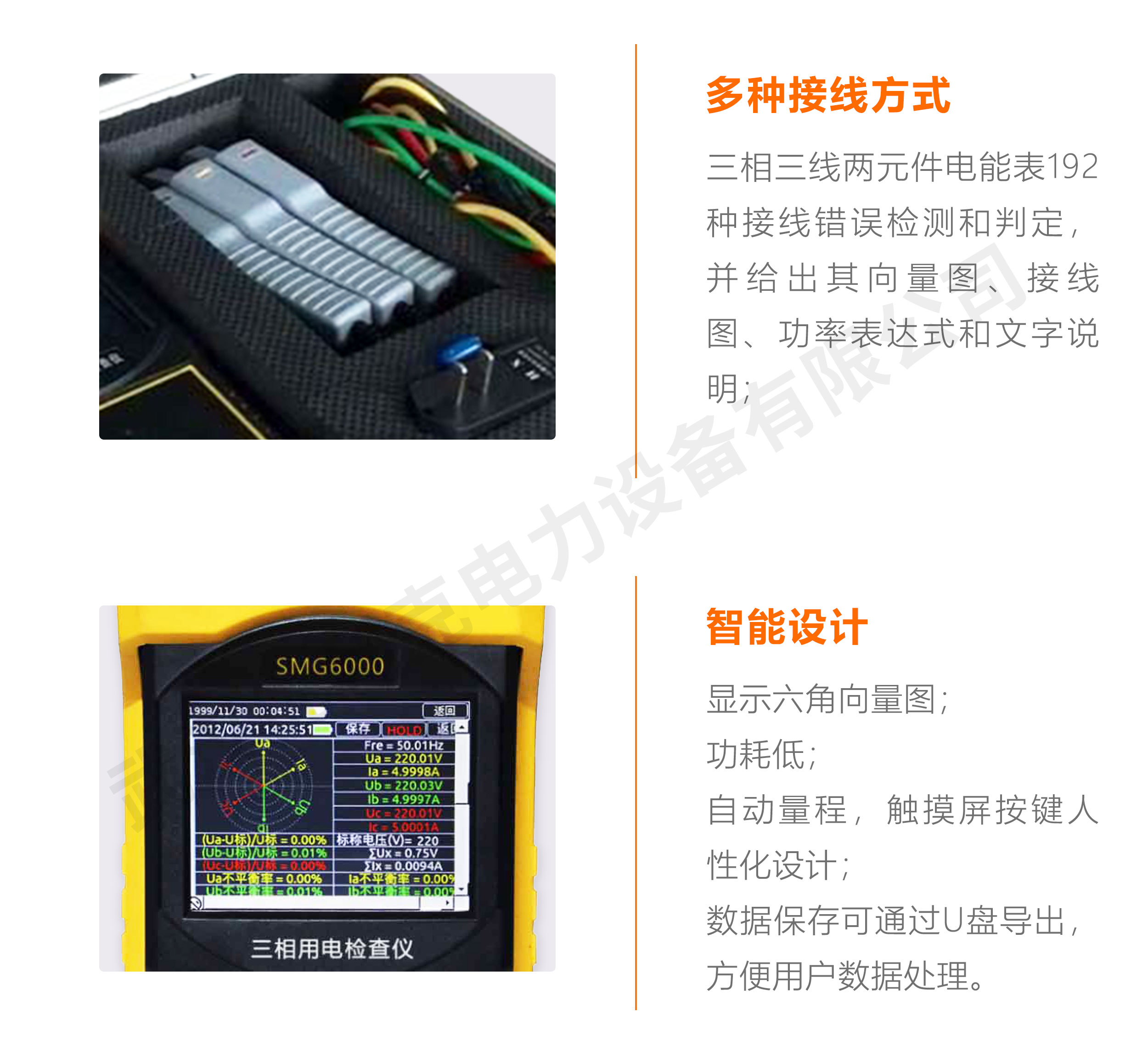

8、三相三线两元件电能表192 种接线错误检测和判定,并给出其向量图、接线图、功率表达式和文字说明;
9、三相电电压电流不平衡度检测;
10、测相电压范围:5-500V, 测相电流范围:5mA-10A;
11、显示六角向量图;
12、作为漏电流表使用;
13、低功耗设计,最长持续使用时间可达12小时
14、自动量程,触摸屏按键人性化设计;
15、数据保存可通过U盘导出,方便用户数据处理。

技术参数

类型
测量范围
单位
误差
分辨率
电压
1~500
V
0.2%
0.01V
电流
0.001~10
A
0.2%
0.0001A
有功功率
0.001~5k
W
0.5%×读数(PF=1)
0.1W
无功功率
0.001~5k
VAR
0.5%×读数(PF=0)
0.1VAR
视在功率
0.001~5k
VA
0.5%×读数
0.1VA
频率
45~65
HZ
0.1%×读数
0.01HZ
相位
0~360
°
±1°
0.1°
注:在1mA-5mA在±3°
