六路差动保护矢量分析仪

产品简介

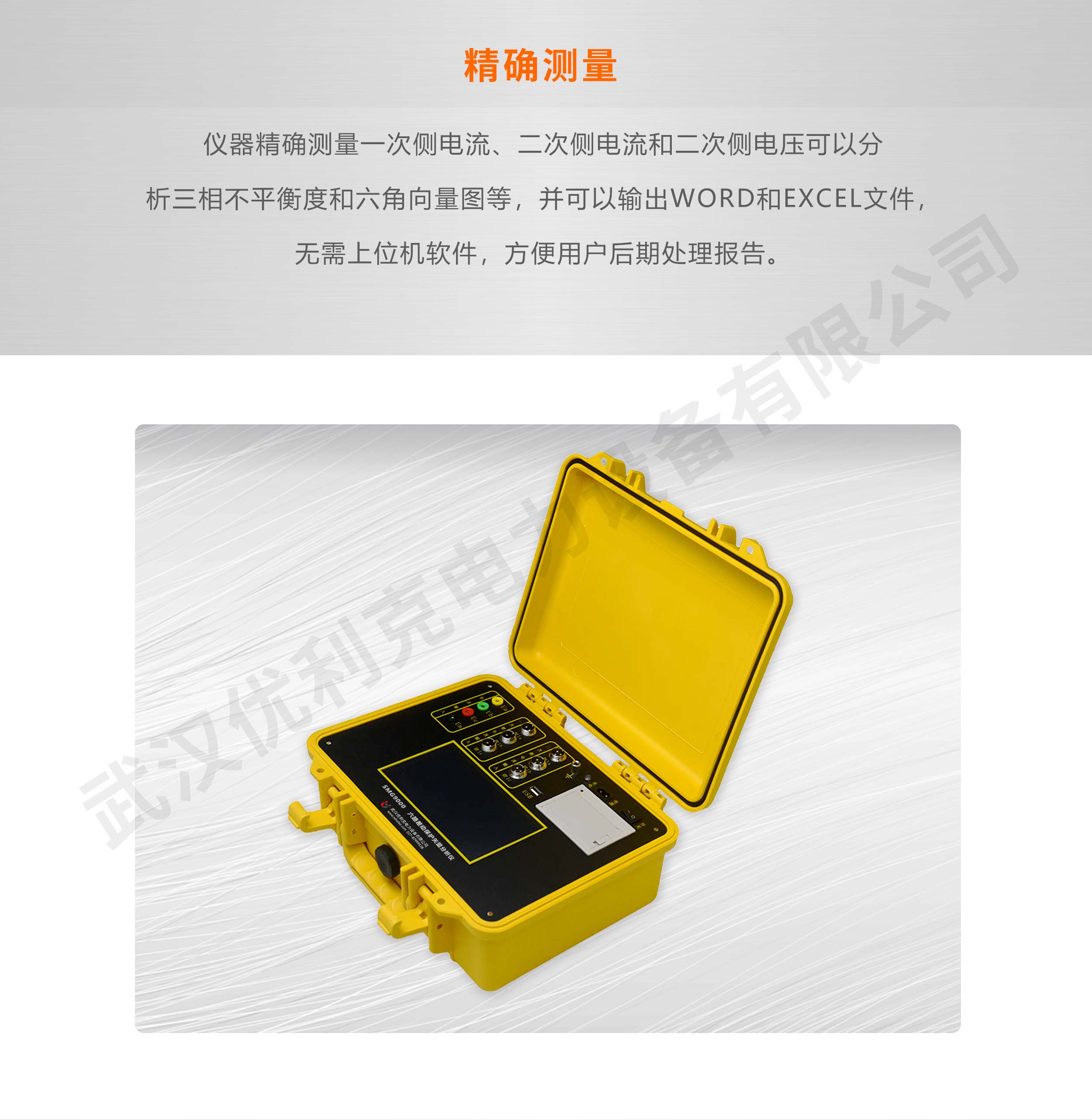

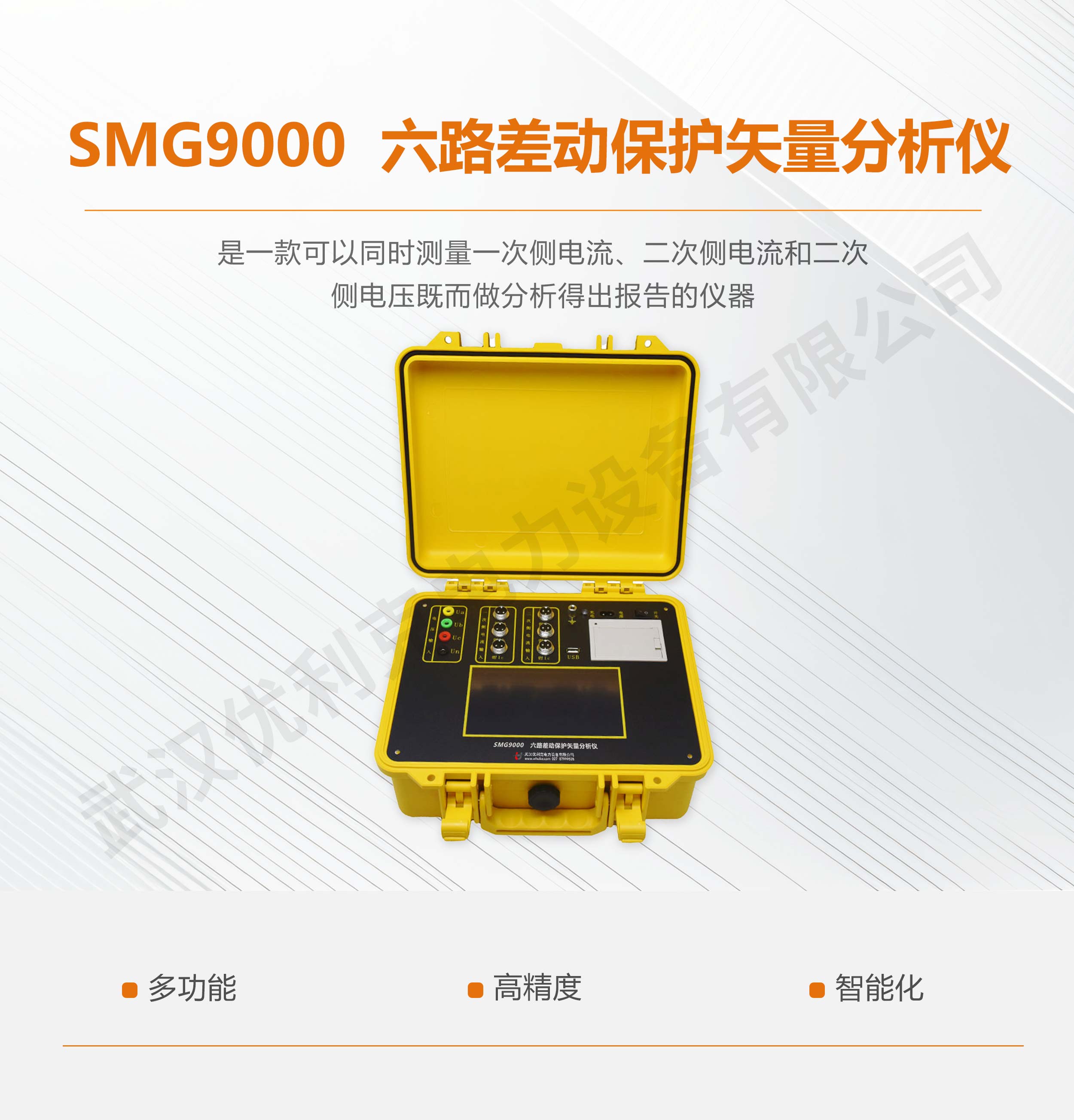

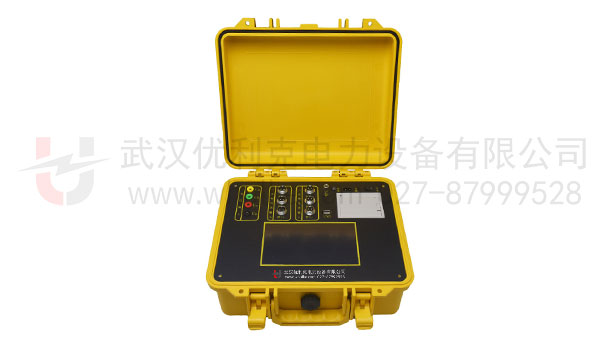

SMG9000六路差动保护矢量仪是一种可以同时测量一次侧电流、二次侧电流和二次侧电压既而做分析得出报告的仪器，仪器精确测量一次侧电流、二次侧电流和二次侧电压可以分析三相不平衡度和六角向量图等，并可以输出Word和Excel文件，无需上位机软件，方便用户后期处理报告。

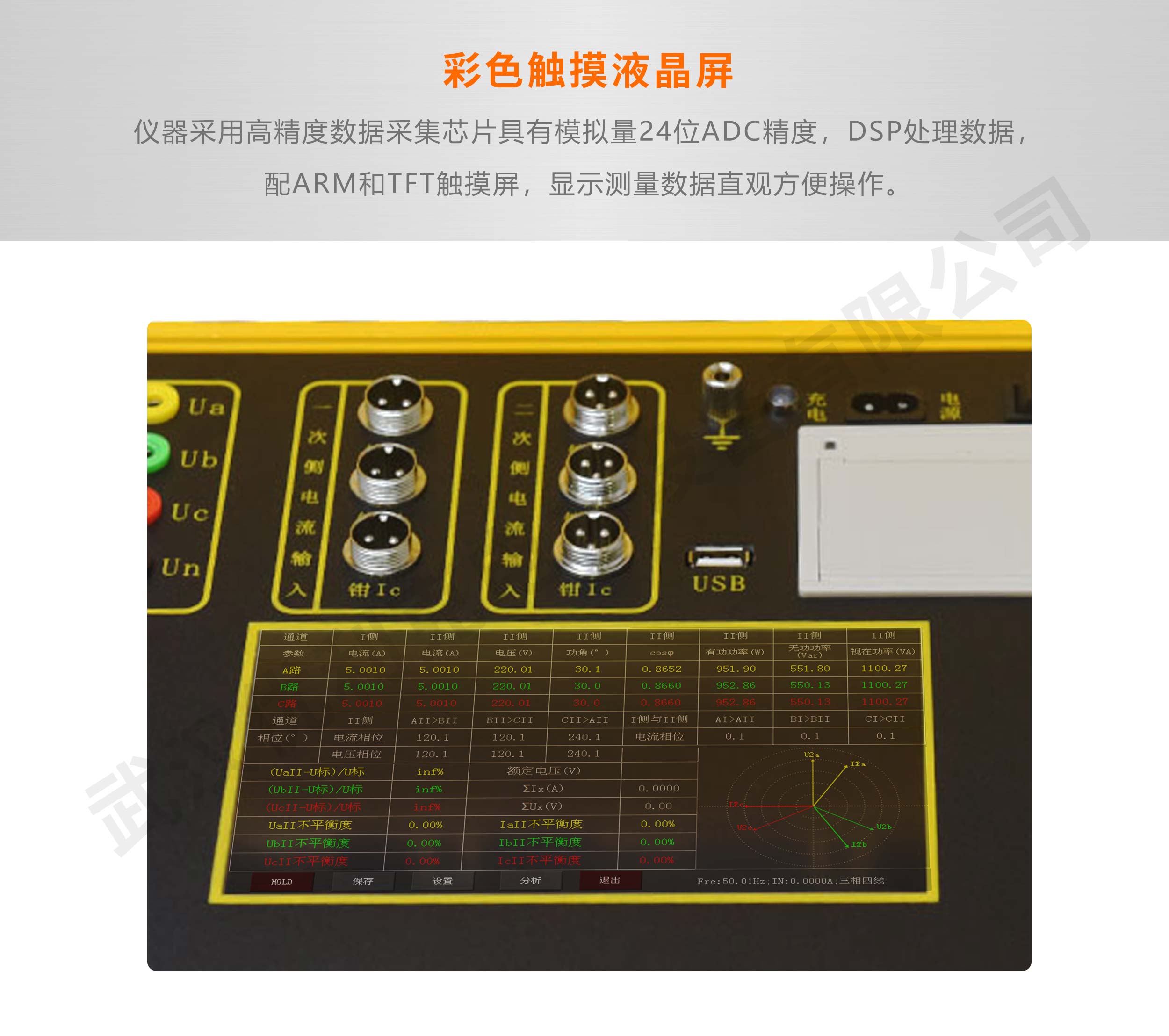

仪器采用高精度数据采集芯片具有模拟量24位ADC精度，DSP处理数据，配ARM和TFT触摸屏，显示测量数据直观方便操作。

性能与特征

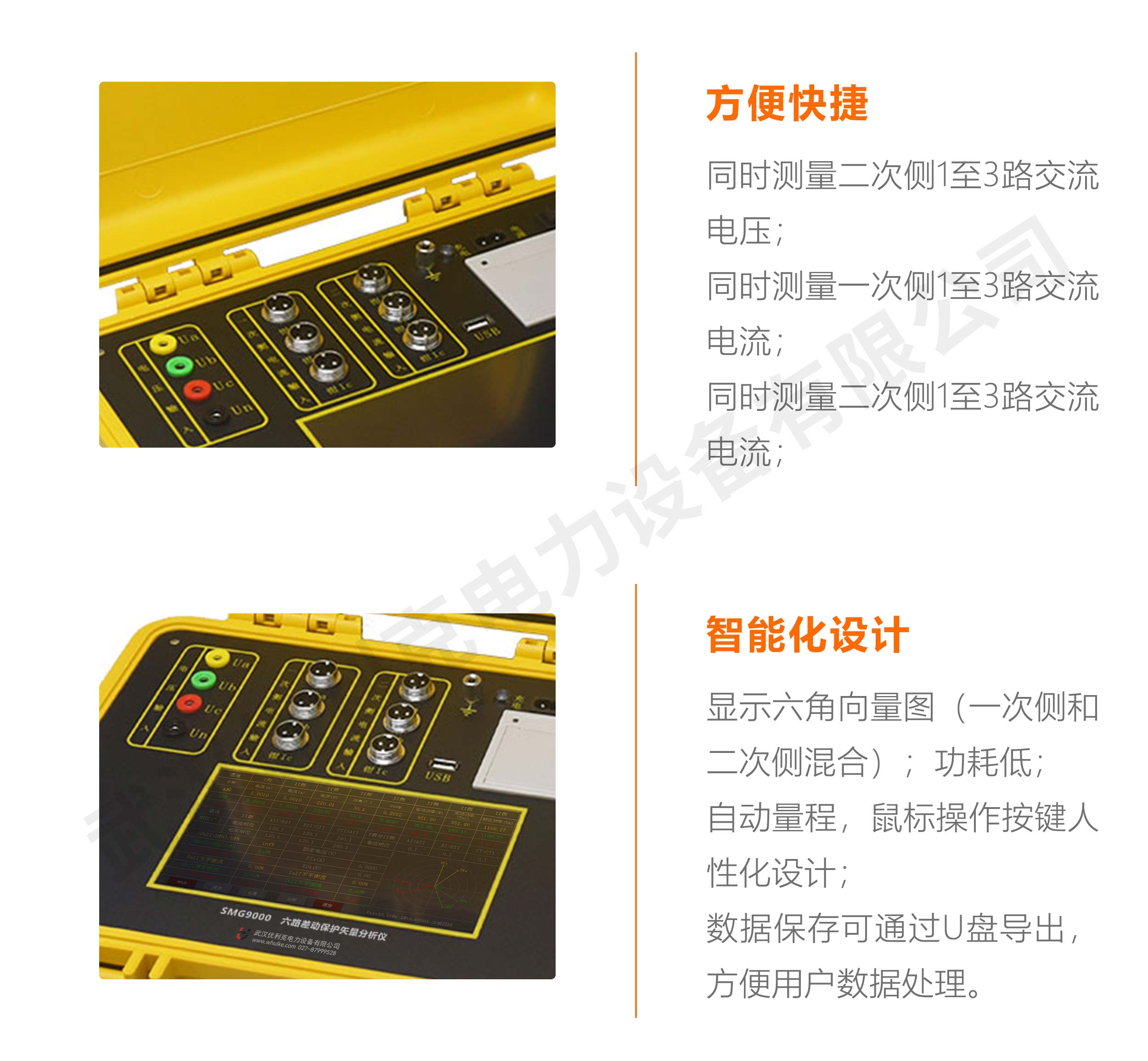

1、六路差动保护矢量分析仪同时测量二次侧1至3路交流电压；
2、同时测量一次侧1至3路交流电流；
3、同时测量二次侧1至3路交流电流；
4、测量电压间、电流间、电压与电流间的相位（一次侧二次侧电流之间角度）；
5、测量电网频率；
6、测量有功、无功和视在功功率；
7、测量功率因数；
8、三相电电压电流不平衡度检测；
9、二次侧相电压范围：1-500V, 二次侧电流范围：1mA-10A，一次侧电流：100mA-5A；
10、显示六角向量图（一次侧和二次侧混合）；
11、作为漏电流表使用；
12、低功耗设计，市电供电内置充电电池作为备用电源；
13、自动量程，鼠标操作人性化设计；
14、数据保存可通过U盘导出，方便用户数据处理；
15、导出文件Word和Excel格式文件，方便打印报告。

技术参数

类型	范围	单位	误差	分辨率
电压	1~500	V	0.5%×读数	0.01V
一次侧电流	0.1-5	A	0.5%×读数	0.0001A
二次侧电流	0.001~10	A	0.5%×读数	0.0001A
有功功率	0.001~5k	W	0.5%×读数	0.1W
无功功率	0.001~5k	VAR	0.5%×读数	0.1VAR
视在功率	0.001~5k	VA	0.5%×读数	0.1VA
频率	45~65	HZ	0.1%×读数	0.01HZ
相位	0~360	°	±1°	0.1°
