JF-600

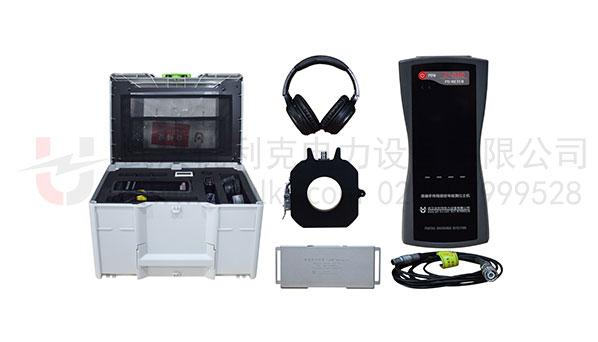

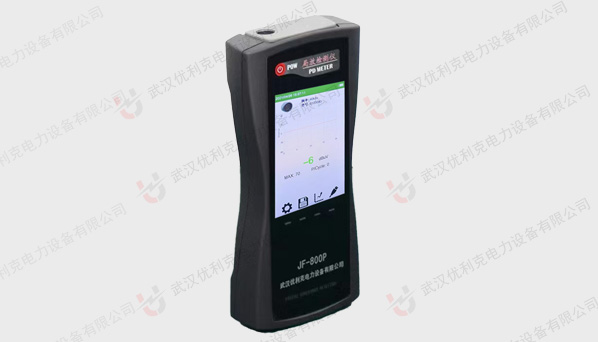

手持局部放电测试仪

功能:

可以提供二维、三维图谱的存储以及读出功能等,彩屏LCD显示,不同颜色灯指示检测结果,可以方便、快速评估电气设备局部放电情况。

特征:

多模式检测 快速准确,GIS绝缘子、开关柜局放检测;变压器、断路器局放检测,CT、PT、电缆接头局放检测,母排连接处、套管局放检测

全国服务电话:027-87999528

性能与特征

1.手持局部放电测试仪多模式检测   快速准确
2.GIS绝缘子、开关柜局放检测
3.变压器、断路器局放检测
4.CT、PT、电缆接头局放检测
5.母排连接处、套管局放检测
6.超声波20kHz~300kHz
7.地电波3MHz~100MHz
8.特高频
9.中英文界面 12MB内存
10.专用工具箱 耐压200kg

技术参数

功    能 GIS绝缘子、开关柜、变压器、母排(连接处、穿墙套管,支撑绝缘件)、断路器,CT、PT、电缆接头等电气设备的局部放电检测

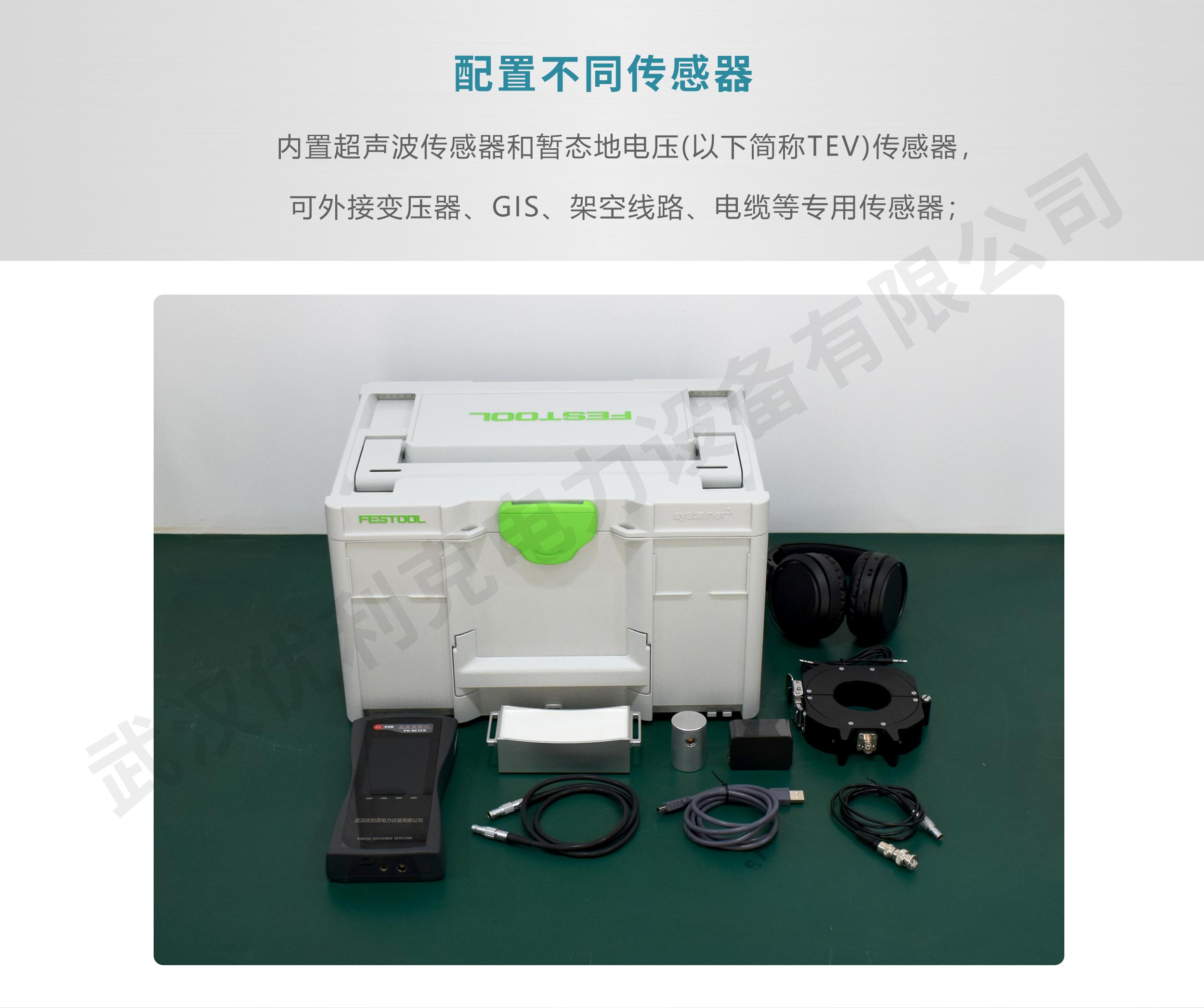

检测方法 超声波、地电波、超高频方法检测(选购传感器)
电    源 可充锂电池,USB充电接口,充满连续使用约4小时

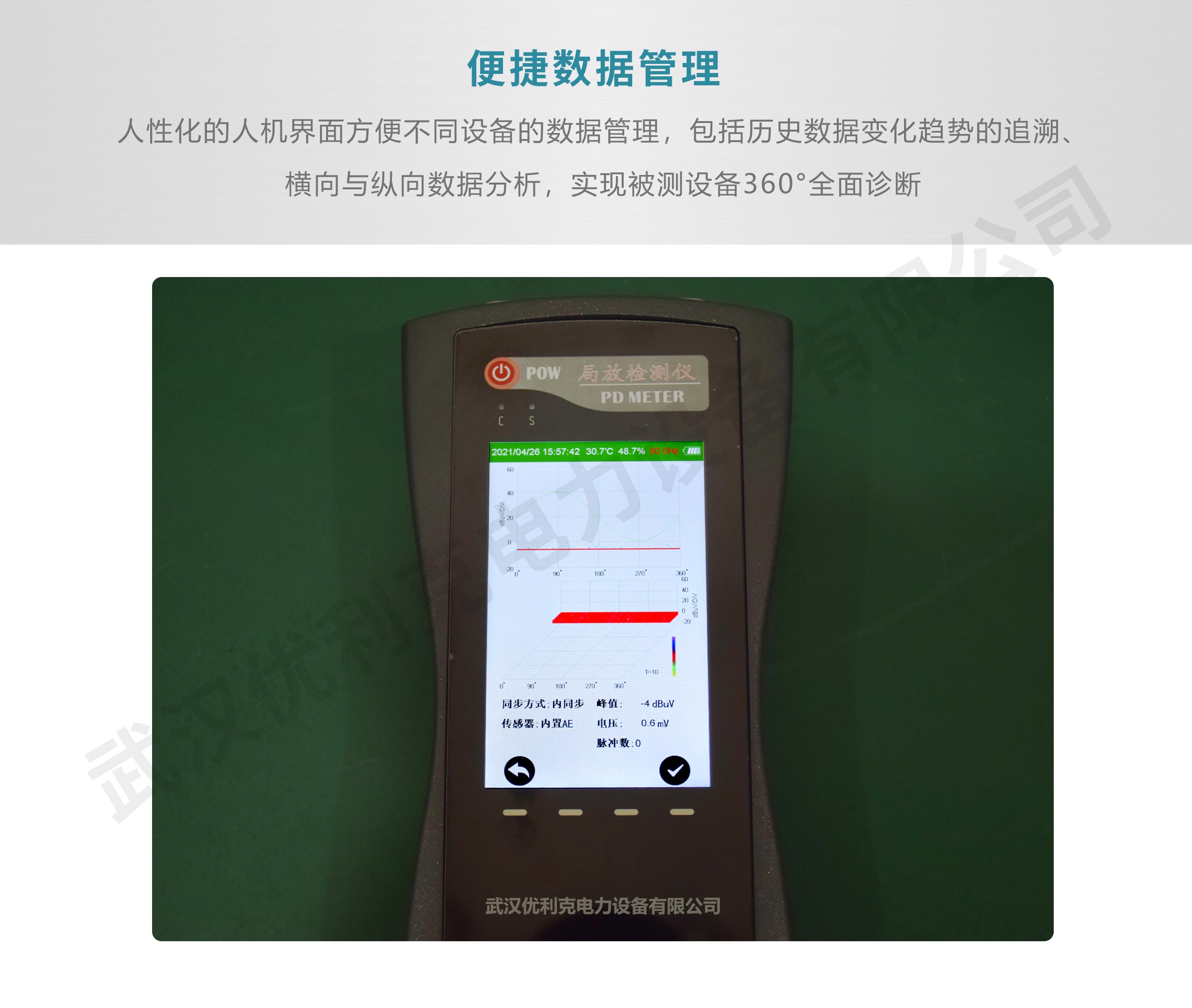

显示模式 TFT高清彩屏LCD显示,背光功能,适合昏暗场所
LCD 外型尺寸70mm×58mm;显示域65mm×48mm
仪表尺寸 长宽厚:190mm×110mm×36mm

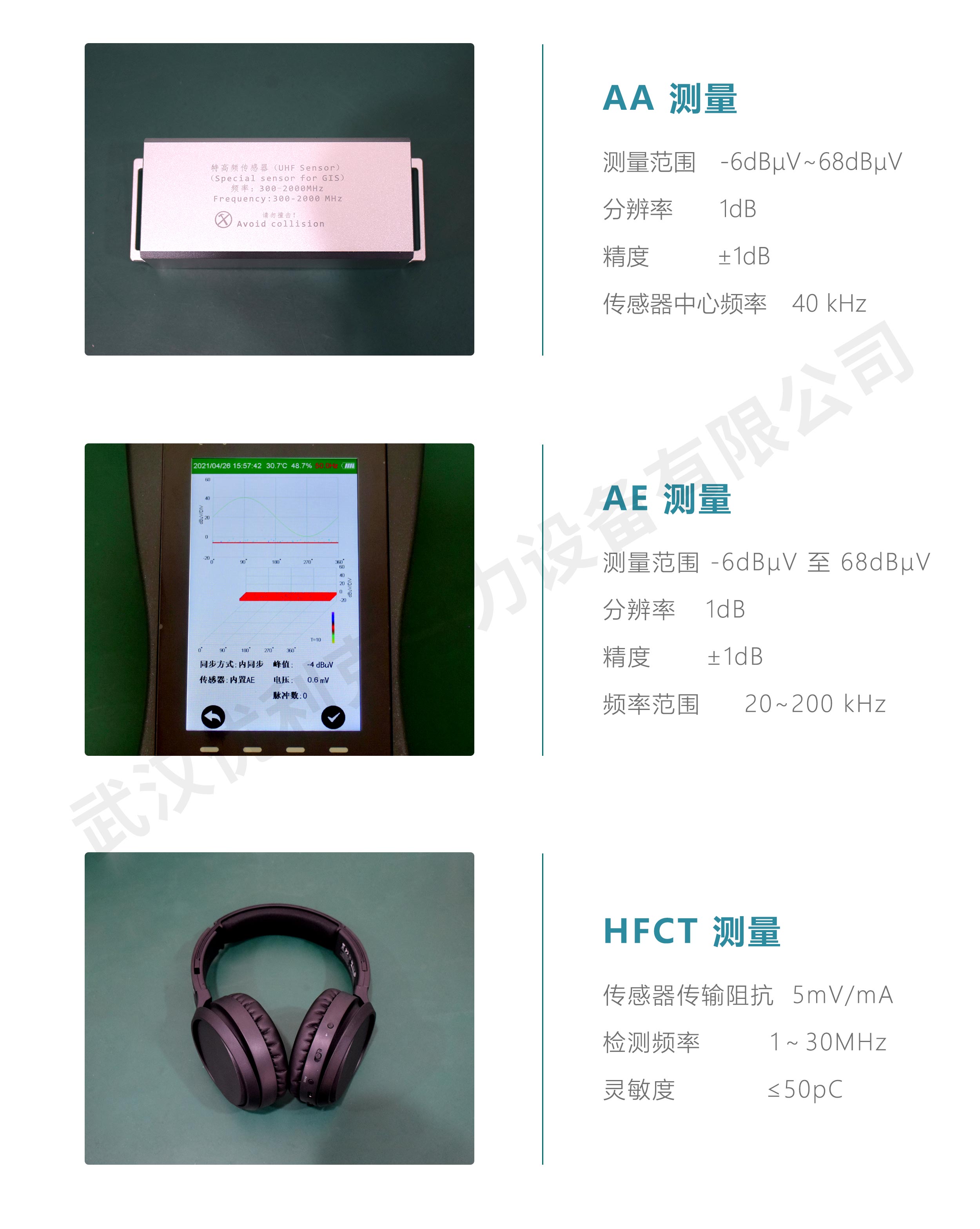

检测带宽 超声波:20kHz~300kHz
地电波:3MHz ~100MHz
超高频:300MHz ~1500MHz
超声波检测 有效值:0~60dbu
50Hz成分:0~100%
100Hz成分:0~100%

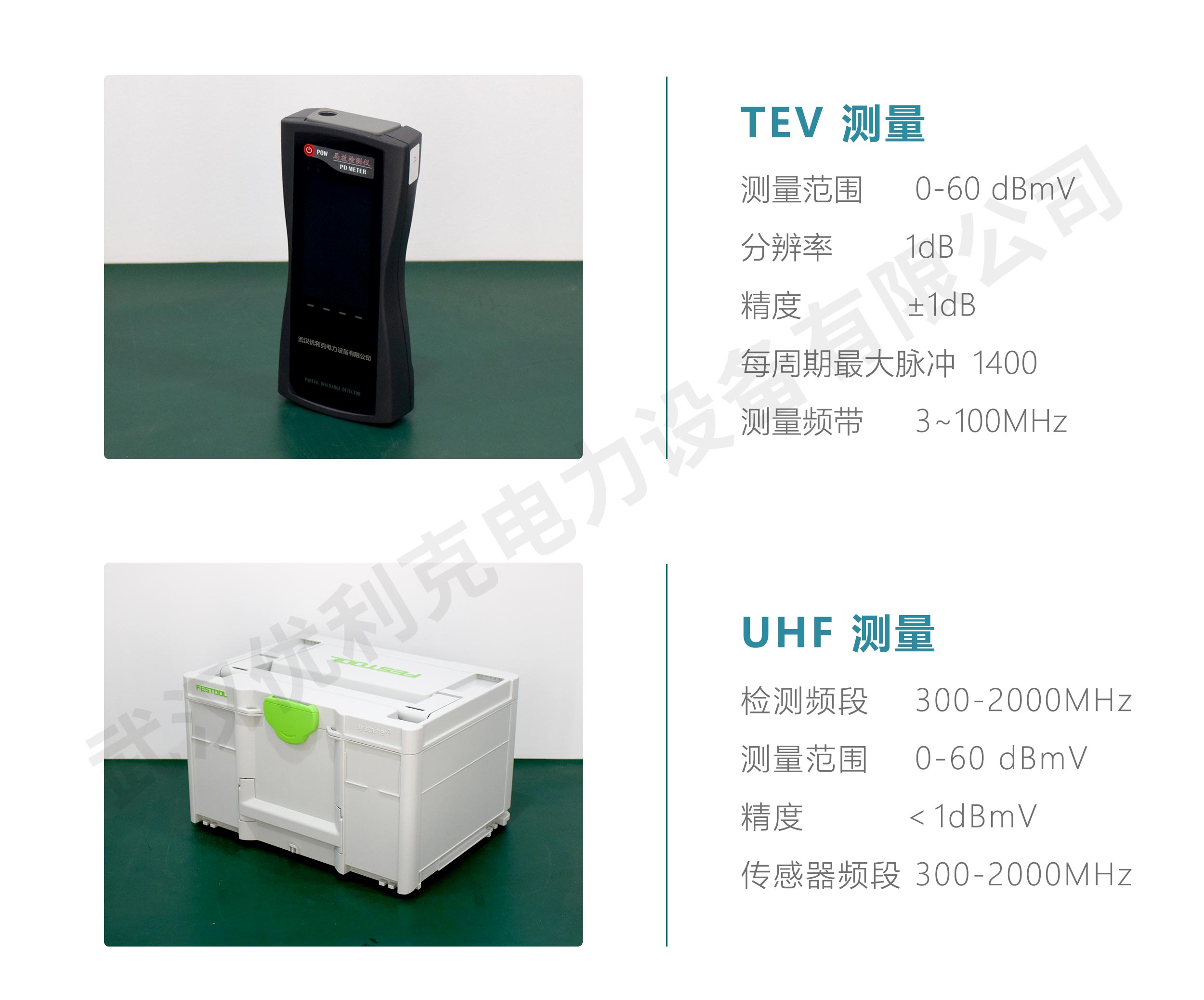

地电波检测 正常模式:显示幅值、放电程度指示
脉冲模式:显示幅值、脉冲、周期、放电程度指示
PDL检测:显示幅值、触发时间、放电程度指示
快速巡检系统 超高频PRPS:相位-周期-最大放电量百分比图(选购传感器)
超高频PRPD:相位-最大放电量百分比-放电次数图(选购传感器)
检测指示 用颜色灯指示所测得的结果的严重程度:绿色表示正常;黄色表示预警;红色表示报警
蓝牙通讯 主机与外置特高频传感器通过无线蓝牙传输信号
内    存 容量:12MB
格 式 化 主机具有格式化功能,恢复出厂设置
语    言 中文、英文
仪表质量 主机约650g(带电池);总质量约2.6kg
工作温湿度 -10℃~40℃; 80%Rh以下
存放温湿度 -10℃~60℃; 70%Rh以下
耐    压 仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟
绝    缘 仪表线路与外壳之间、两电压输入端之间≥10MΩ

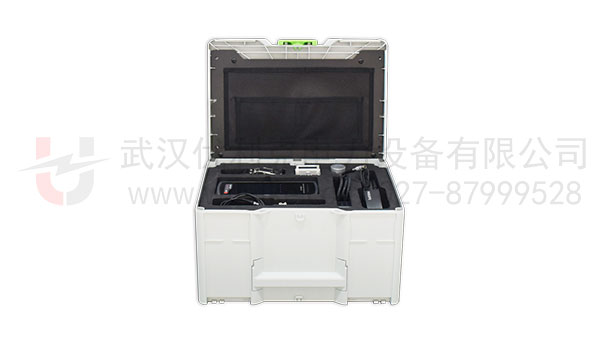

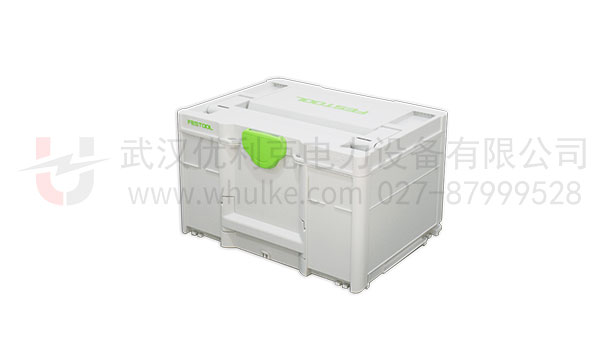

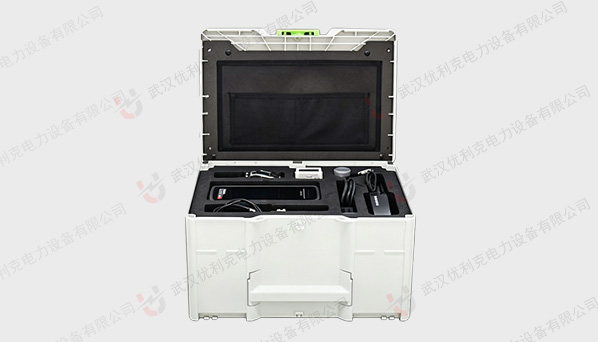

仪 器 箱 耐压200kg
结    构 双重绝缘









生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
