适用于电力系统的电测、热工、远动、调度等需要检验高精度标准信号源的电力部门
380V/20A/0.1级;输出值稳定

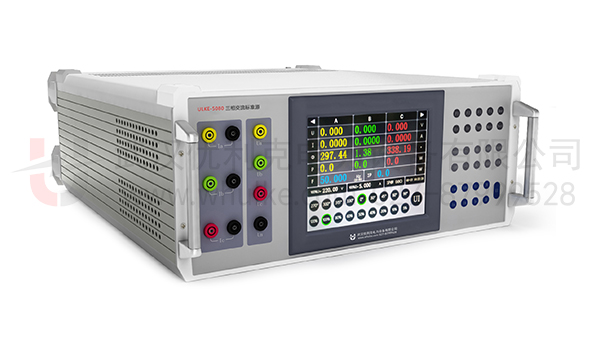

1、ULKE-5080三相交流标准源采用触摸屏控制面板加面膜按键,显示信息量大,使用简单方便。
2、内嵌高等级标准功率电能表,并以此为标准进行数字闭环反馈,电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。
3、具有多种保护功能:限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。
4、三相电压、电流回路独立控制,每一相电压、电流输出参量可分别调节。
5、智能档位:在仪器允许输出的范围内,用户可以任意设定三相电压、电流各自的额定电压、电流档位,电压电流的试验点、调节细度均参照用户设定的额定档位值,方便用户操作。
6、电压、电流、相位试验点丰富,便于操作。
7、带RS232串口,开放通讯规约,便于计算机控制及升级软件。
1.电源输出
|
|
1、交流相电压输出
|
|
a.调节细度:0.01%RG ; b.分 辨 率:6位有效数字; c.准 确 度:优于±0.1%RG; d.稳 定 度:优于±0.02%RG/1min; e.失 真 度:优于 0.2% (非容性负载); f.输出功率:额定每相 20VA ; g.满负载调整率:小于±0.01%RG; h.输出范围:10V~460V;i.档位设置:57.7V、100V、220V、380V,内部自动档位切换。
|
|
2、交流电流输出
|
|
a.调节细度:0.01%RG; b.准 确 度:优于±0.1%RG; c.分 辨 率:6位有效数字; d.稳 定 度:优于±0.02% RG /1min; e.失 真 度:优于 0.5% ; f.输出功率:每相额定输出20VA; g.满负载调整率:小于±0.01%RG; h.输出范围:1mA~24A; i.档位设置:0.2A、1A、5A、20A,自动档位切换。
|
|
3、功率输出
|
|
a.准确度:优于 0.1%RG; b.稳定度:优于 0.02%/1min; c.分辨率:6位有效数字(有功功率、无功功率、视在功率).
|
|
4、功率因数
|
|
a.调节范围:-1~0~+1; b.分 辨 率:0.00001; c.准 确 度:0.001。
|
|
5、相位
|
|
a.调节范围:0~359.99°; b.分 辨 率:0.001 °; c.准 确 度:±0.05°。
|
|
6、频率
|
|
a.调节范围:40Hz~70Hz ; b.分辨率:0.001Hz; c.准确度:±0.005Hz。
|
|
7、谐波
|
|
可以准确输出2~31次谐波,各次谐波可以任意组合叠加在一起同时输出,但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1%,谐波含量显示分辨率4位有效数字。谐波相位(相对于基波)调节范围0-359.99°。
|
|
谐波次数
|
电压最大谐波含有率(相对于基波)
|
2-8
|
40%
|
9-15
|
30%
|
16-31
|
20%
|
2、仪器提供的常用输出调节试验点
|
|
1、电压试验点:50%、80%、100%、110%、120%。
|
2、电流试验点: 5%、10%、20%、50%、70%、100%、120%。
|
3、相位试验点:0.5L、0.8L、1.0、0.8C、0.5C。
|
4、三相电压、电流的幅度可以分别调节,调节细度:10%、1%、0.1%、0.01%;调节范围最大到125%。
|
5、 三相电压、电流的相位、功率因数也可以分相调节,调节细度分别为10°、1°、0.1°、0.01°。
|
6、UB、UC分别对UA的相位也可以分别调节。
|
7、频率的调节是三相电压电流一起调节的,调节细度分别为5Hz、1Hz、0.1Hz、0.01Hz。
|
|
3、供电电源
|
|
供电电源
|
单相AC 220V,50/60Hz。
|
4、外部尺寸
|
|
外部尺寸
|
450*480*153mm
|
重量
|
18Kg
|
