变压器负载、空载试验如何加压?以及常规试验方法

发布日期:2021-11-30 浏览:2111 次

  电力变压器做负载试验时,多数从高压侧加电压:而空载试验时,又多数从低压侧加电压

  负载试验是测量额定电流下的负载损耗和阻抗电压,试验时,低压侧短路,高压侧加电压,试验电流为高压侧额定电流,试验电流较小,现场容易做到,故负载试验般都从高压侧加电压。

  空载试验是测量额定电压下的空载损耗和空载电流,试验时,高压侧开路,低压侧加压,试验电压是低压侧的额定电压,试验电压低,试验电流为额定电流百分之几或千分之儿时,现场容易进行测量,故空载试验般都从低压侧加电压。

  变压器空载试验的常用试验方法有:

  (1)用专用的变压器参数测试仪进行测量。具体接线操作参见仪器使用说明书。

  (2)仪表法。采用传统的功率表、电压表、电流表等进行测量。又分为几种情况:

  1)对单相变压器。分直接测量和间接测量。

  2)对三相变压器。又分为双功率表法、三功率表法和三相变压器分相空载试验。每种方法又分直接测量和间接测量方法。

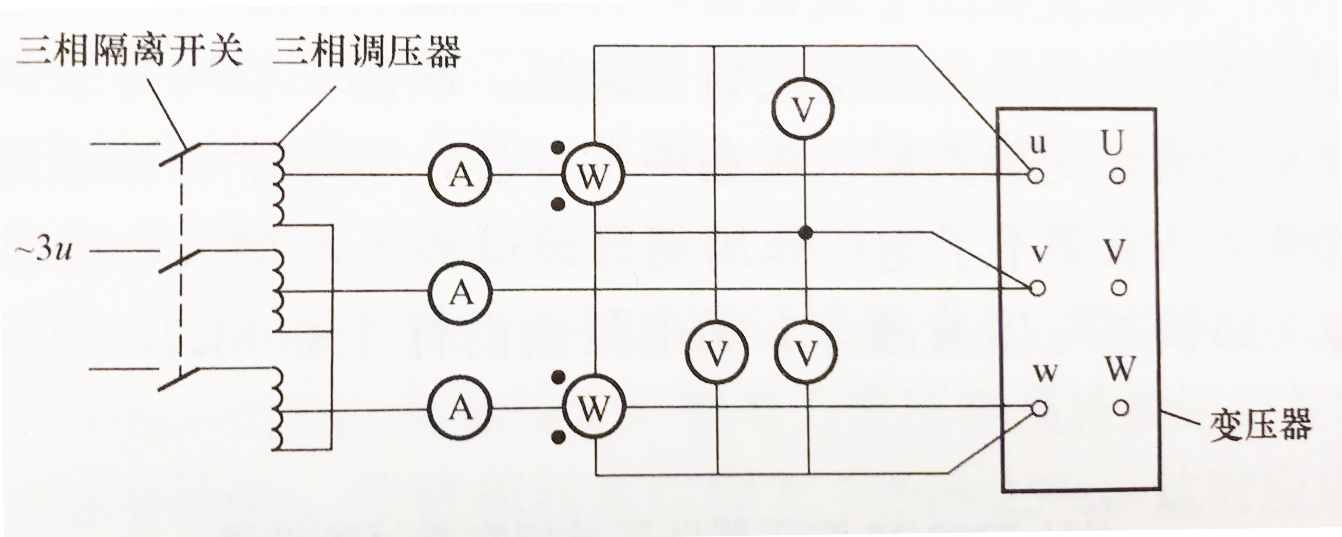

  直接测量是指当试验电压和电流不超出仪表的额定值时,可直接将测量仪表接入测量回路,试验接线如图所示,非被试绕组均开路,不能短接。

双功率表法空载测量接线图
