高压电力试验设备有哪些?

发布日期:2021-09-27 浏览:1718 次

  高压电力试验设备分为直流高压和交流高压两大类,交流高压试验设备比较典型的有油浸式试验变压器、串联谐振装置,除此以外还包括:介质损耗测试,三倍频发生器,绝缘靴手套耐压装置,超低频高压发生器等,直流高压试验有直流高压发生器。

  高压试验设备有哪些?

  不同的高压电力试验设备用途不一样,它们有纯工频,近似工频和超低频工频,下面介绍高压试验设备产品和用途。

  绝缘手套耐压测试仪

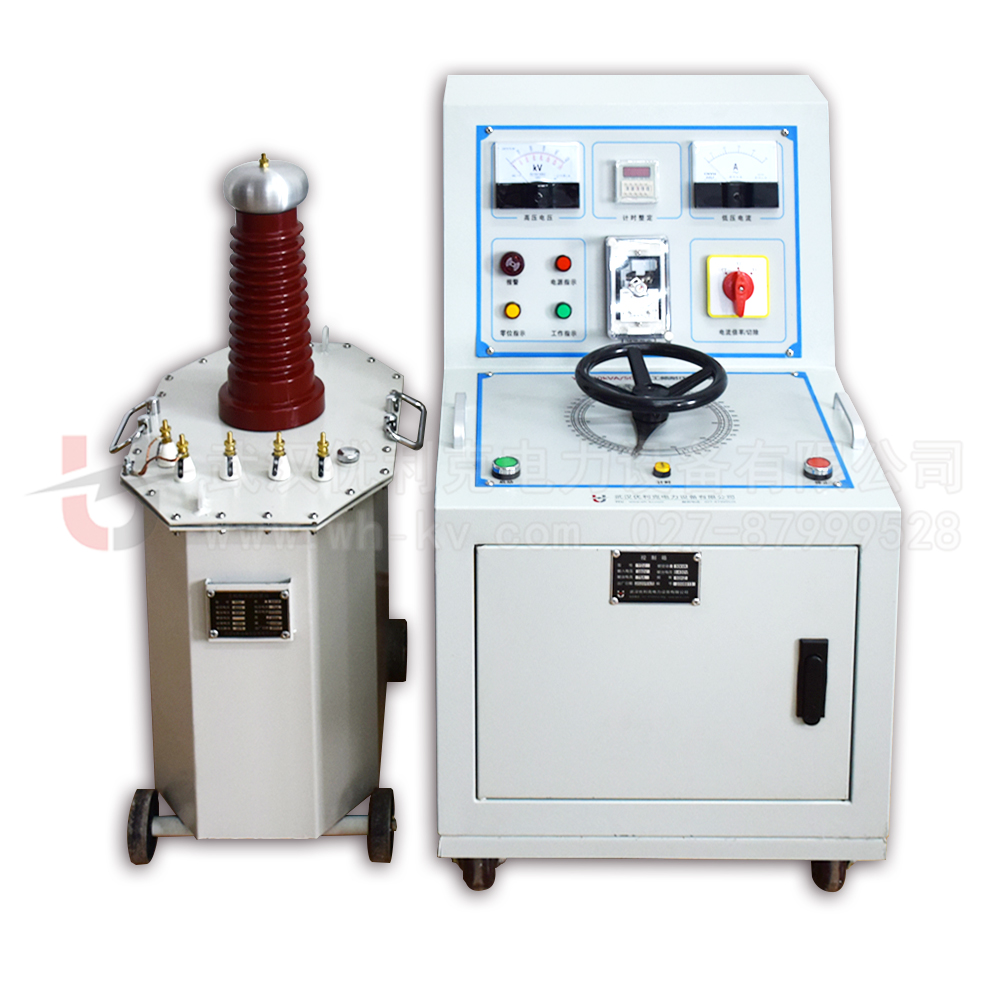

  (1)油浸式试验变压器

  油浸式试验变压器输出电压为10kv~300kv,容量为3kvA~300kvA,输出的是纯工频(50Hz)的电压,作用是对电力系统对各种高压电气设备、绝缘材料进行工频或直流高压下的绝缘强度试验。
油浸式实验变压器

  (2)三倍频发生器

  三倍频发生器是用于对互感器的纵绝缘测试,适用于10~220kV系统等级电压互感器、电力变压器的匝间、层间和段间的绝缘测试,由于互感器的磁饱和效应,采用的是150Hz的倍频高压试验。

  (3)超低频高压发生器

  超低频高压发生器是用于对大型发电机、电缆等试品在交流试验容量不够时进行的工频耐压试验,输出频率为0.1Hz、0.05Hz、0.02Hz,他也是工频,但不是纯工频,截止2016年,采用超低频高压发生器检验电缆的绝缘要求已经废除,而是采用串联谐振装置进行试验。

  直流高压发生器

  (4)直流高压发生器

  直流高压发生器是提供直流电源的发生装置,输出电压0~300kv,高压输出电流2mA~5mA,它输出的是纹波系数<0.5%的直流高压,适用于电缆直流耐压、避雷器0.75U0下泄露电流等试验。
