【电气试验指导】之变压器交流耐压试验操作指南

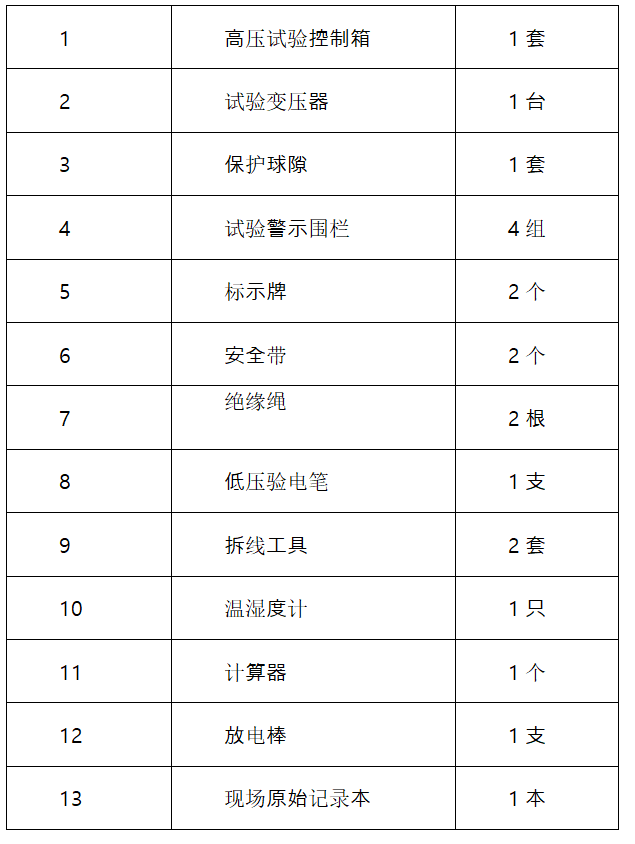

　　试验仪器

　　1、高压试验控制箱

　　试验控制箱式高压试验变压器的配套设备，是用于试验变压器的配套设备，主要用于试验变压器的调压控制，其工作原理是通过调整自耦调压器的输出电压，实现试验变压器额定范围内的工作电压调节。

　　2、YDQ充气式无局放试验变压器

　　试验变压器是电力设备检测及预防性试验所必须的试验设备，用于输出交流高压，对各类高压试验提供较高电压，使用于高电压电力设备的交流耐压设备。

　　选用试验变压器时要考虑以下两点：

　　(1)电压

　　根据被试品的试验电压，选用具有适合电压的试验变压器。要检查试验变压器所需低压侧电压是否与现场电源电压、调压器相配。试验电压较高时，可采用多级串接式试验变压器。

　　(2)电流

　　电流按下式计算：I=ωCx U

　　式中：I —— 试验变压器高压侧应输出的电流，mA;

　          　U —— 试验电压;

　　          Cx —— 被试品电容量;

　　          ω —— 角频率。

　　其中Cx可从测量被试品的电容量中得到。相应求出试验所需电源容量P：

　           　P=ωCx U2

　　试验时，按P值选择变压器容量，一般不得超载运行。

　　充气式轻型试验变压器，采用SF6气体为绝缘介质，体积小，重量轻且无油污染，局部放电小，适合现场工作及频繁移动的工作条件下使用。这里我们选用量程为50kV的试验变压器。

　　3、保护球隙

　　保护球隙是由一个带电球极和一个接地球极构成，两极之间相隔一定距离构成间隙。它平时并联在被保护设备旁，当试验电压超过被试设备的试验电压时，球间隙放电，对被试设备起保护作用，其整定值一般取试验电压的110%~120%，整定值确定后，可查表确定球隙距离，并进行现场校正。

　　4、保护电阻器

　　试验变压器的高压输出端应串接保护电阻器(限流电阻)，用来降低被试品闪络或击穿时变压器高压绕组出口端的过电压，并能限制短路电流。

　　此保护电阻的取值一般为0.1Ω/V~0.5Ω/V，并应有足够的热容量和长度。该电阻阻值不宜超过30kΩ，否则会引起正常工作时回路产生较大的压降和功耗。

　　5、接地线的选择

　　接地线应采用带有接地夹子的临时接地线。

　　接地线应采用4mm2及以上的多股裸导线或外覆透明绝缘层的铜质软导线。

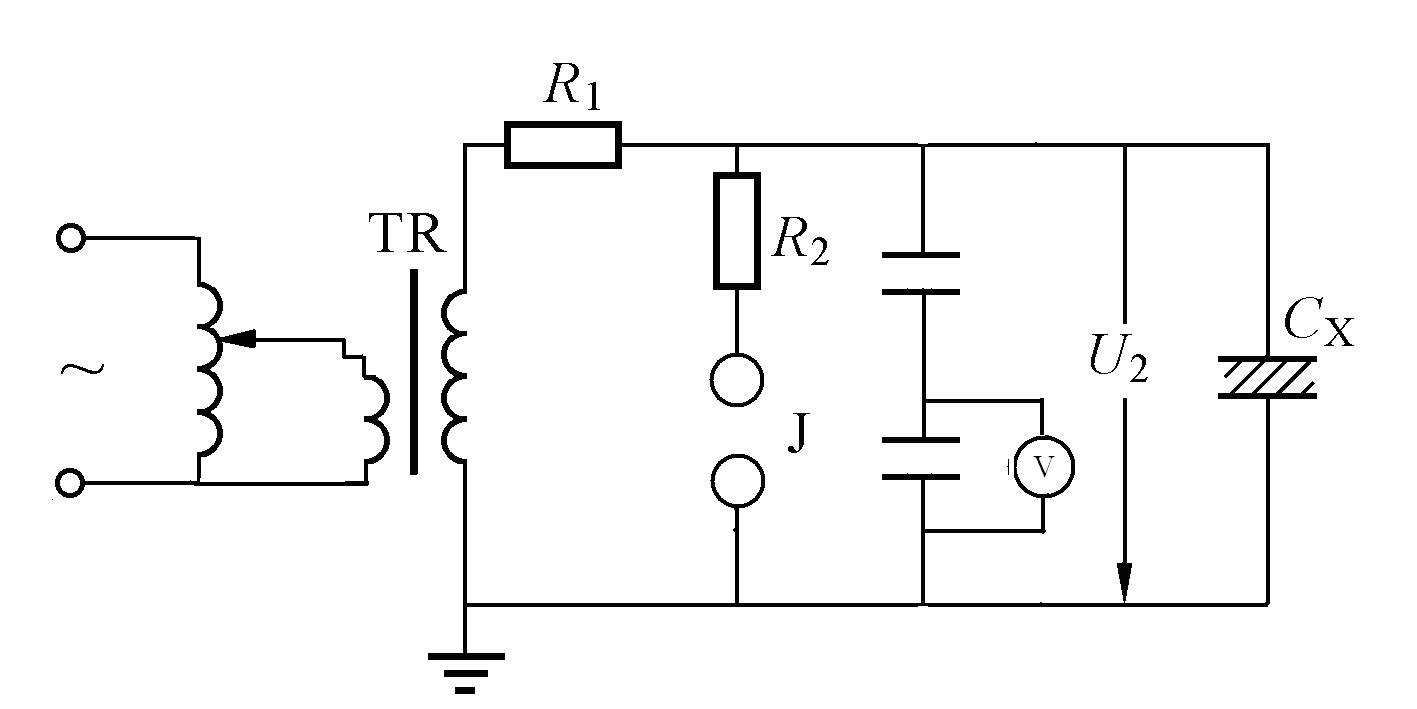

　　试验接线(接线图)

　　试验步骤

　　1、试验前的准备工作

　　(1)填写第一种工作票，编写作业控制卡、质量控制卡，办理工作许可手续。

　　(2)向工作班成员交待工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工。

　　(3)准备试验用仪器、仪表、工具和个人安全工器具，所用仪器仪表良好，所用仪器、仪表、工具均应在合格周期内。

　　(4)检查试品外壳，应可靠接地检查变压器本体和有载调压开关油位在正常位置。

　　(5)用放电棒对被试设备进行充分放电。

　　(6)放电后，拆除被试设备高压、中压、低压引线，其他检修人员撤离现场。

　　(7)检查试品外观，清洁绝缘表面污垢。

　　(8)试验现场周围装设试验围栏，必要时派专人看守。

　　(9)接取试验电源，先测量电源电压是否符合试验要求，电源线必须固定，防止突然断开，检查漏电保护装置是否灵敏动作。

　　(10)抄录铭牌，记录天气情况和温、湿度，安装位置，试验日期。

　　2、试验接线

　　(1)先将被试品的被试绕组A、B、C、(O)三相用裸铜线短路连接，其余非被试绕组用裸铜线短路连接，并与外壳一起接地。并将仪器可靠接地。

　　(2)将保护球隙可靠接上接地线。

　　(3)将试验变压器可靠接上接地线，将高压控制箱的外壳用接地线可靠连接。

　　(4)连接被试品绕组接到保护球隙高压侧。

　　(5)连接试验变压器的仪表端到控制箱的仪表端，连接控制箱输出端到试验变压器输入端。

　　(6)所有接线完毕，最后检查所有接线是否正确。

　　3、试验操作

　　(1)先将高压试验控制箱接上电源线，合上电源刀闸。

　　(2)按下电源开关，逆转调压器至零位，将过流保护器调整到最小位置

　　(3)合上高压启动键进行预升，等球隙放电后过流继电器动作，记录该放电电压。拉开电源刀闸，用放电棒将高压回路接地，调整球隙间距。反复进行调整操作，使球隙放电电压为试验电压的1.15~1.2倍

　　(4)拉开电源闸刀，用放电棒将高压回路接地，连接绕组与被试电源的高压引线，拆除临时接地线

　　(5)合上电源闸刀，按下高压启动键，开始升压。升压速度在75%试验电压以前，可以是任意的，自75%电压开始均匀升压，约为每秒2%试验电压的速率升压。

　　(6)升压的同时观察电压和电流表的变化。

　　在升压过程中，如果发现电流值迅速增加，应立即停止升压，按下停止按钮，停止高压输出。升压完成后一只手应放置在停止按钮附近，随时警戒异常情况的发生，以便立即进行跳闸操作。

　　(7)观察电压表，若升到指定的电压值，则停止继续升压

　　(8)当升压至要求电压时，开始计时，计时到最后10s时开始倒数，时间到开始降压。在施压阶段，应注意保持与高压设备的安全距离。防止被高压所伤。

　　(9)当发生以下现象时，表示被试品已经被击穿，应立即停止加压并降压：a被试品内部发出响声、冒烟、闪弧、燃烧等;b、电流表指针突然摆动或表指针突然升高。

　　(10)变压器交流耐压试验在耐压时间内未出现异常，即可降压。旋动调压器转轮均匀转到零位，按下停止按钮，切断高压输出，拉开电源刀闸，关闭电源开关。

　　4、试验拆线

　　(1)用专用放电棒对被试绕组进行放电并挂上临时接地线。等充分放电后，取下放电棒，放点结束。

　　(2)试验结束，拆除试验接线。

　　试验标准

　　1、Q/GDW168-2008《输变电设备状态检修试验规程》

　　外施耐压试验为出厂试验值的80%，时间为60s。

　　2、《电气装置安装工程电气设备交接试验标准GB 50150-2006》

　　绕组连同套管的交流耐压试验，应符合下列规定：

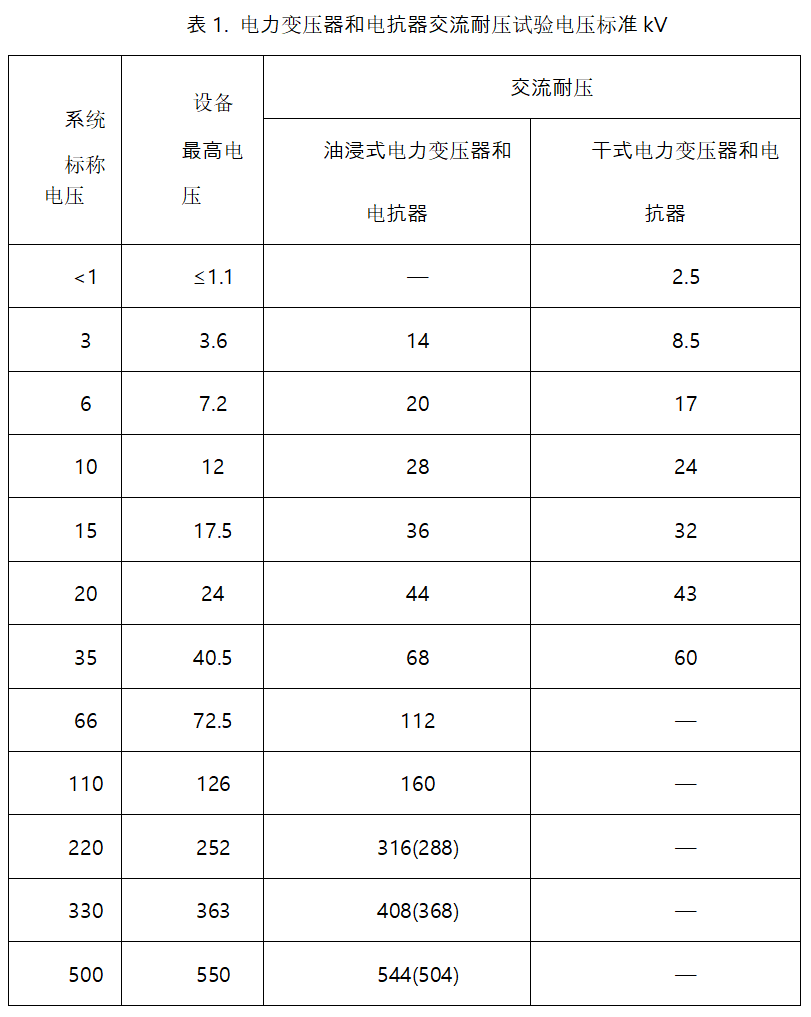

　　(1)容量为8000kVA以下、绕组额定电压在110kV以下的变压器，线端试验应按表1进行交流耐压试验;

　　(2)容量为8000kVA及以上、绕组额定电压在110kV以下的变压器，在有试验设备时，可按表1试验电压标准，进行线端交流耐压试验;

　　注：a、上表中，变压器试验电压是根据现行国家标准《电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙》GB 1094.3规定的出厂试验电压乘以0.8制定的。

　　b、干式变压器出厂试验电压是根据现行国家标准《干式电力变压器》GB 6450规定的出厂试验电压乘以0.8制定的。

　　(3)绕组额定电压为110kV及以上的变压器，其中性点应进行变压器交流耐压试验，试验耐受电压标准为出厂试验电压值的80%(见表2)。

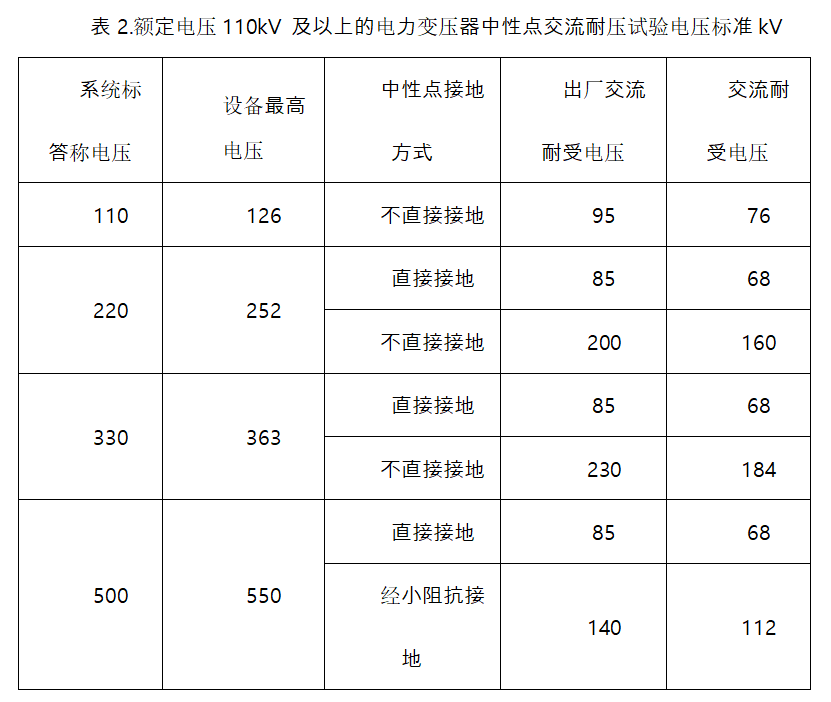

　　表2.额定电压110kV 及以上的电力变压器中性点交流耐压试验电压标准kV

　　(4)交流耐压试验可以采用外施工频电压试验的方法，也可采用感应电压试验的方法。

　　试验电压波形尽可能接近正弦，试验电压值为测量电压的峰值除以√2，试验时应在高压端监测。

　　外施交流电压试验电压的频率应为45～65Hz，全电压下耐受时间为60s。
