【电气试验指导】之绝缘油工频耐压试验

　　试验目的

　　反映绝缘油脏污、受潮、老化等使绝缘水平下降的状况。

　　试验仪器

　　绝缘油介电强度测试仪

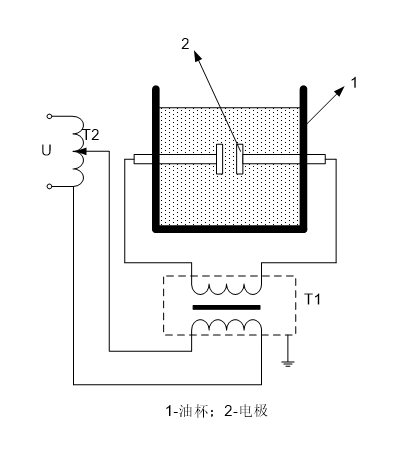

　　试验接线

　　试验步骤

　　(1)清洗油杯

　　长期未用的或受污染的电极和油杯必须先用汽油、笨或四氯化碳洗净后烘干，洗涤的时宜使用洁净的丝绢而不得用布或棉纱。经常使用的电极和油杯，只要在不使用时以清洁干燥的油充满，并放于干燥防尘的干燥器中，使用前再用试油冲洗两次以上即可。调整好电极距离，使其保持在(2.5±0.1)mm，并用块规校准。试验在室温15-35℃，湿度不高于75%的条件下进行。

　　(2)油样处理

　　试验油样送到试验室后，应在不破坏原有密封状态放置一段时间，以接近室温。绝缘油工频耐压试验在倒出油样之前，应将储油容器颠倒数次，使油样混合，并尽可能不产生气泡。然后用被试油将油杯和电极冲洗2-3次。再将被试油沿杯壁徐徐注入油杯。盖上玻璃罩静置10-15分钟。

　　(3)加压试验

　　在试验仪器上，对盛有油样的电极两端施加50HZ交流电压，升压速度在(2-3)kV/s,直至油隙击穿，并记录击穿电压值。这样重复6次取平均值为测定值。

　　(4)废油处理

　　试验完毕后，妥善处理好废油。应用专门容器存放，并定期集中处理，避免环境污染。

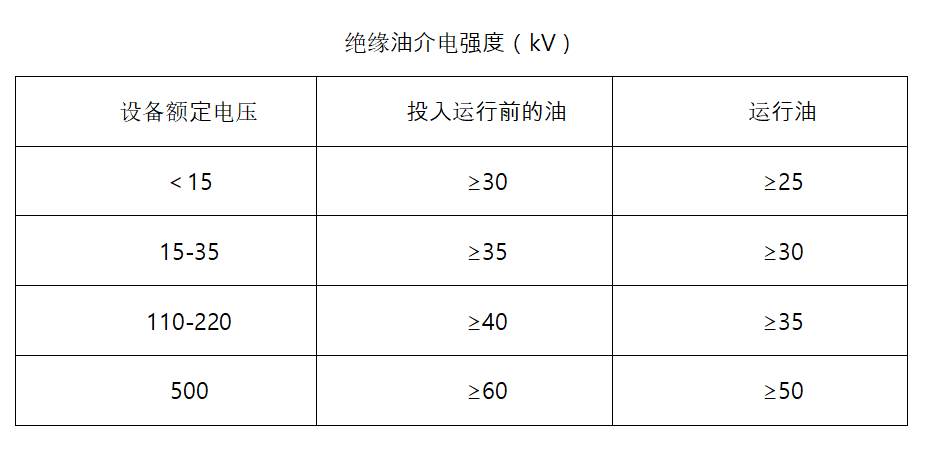

　　试验标准

　　试验注意事项

　　为了减少油击穿后产生碳粒，应将击穿时的电流限制在5mA左右。在每次击穿后应对电极间的油充分搅拌，并静置5min后再重复试验。

　　试验周期

　　《山东电力集团公司电力设备交接和预防性试验规程》规定的周期为：

　　(1)投运前、大修后

　　(2)3年
