ZGF

直流高压发生器(一体)

功能:

ZGF直流高压发生器(一体)适用于电力、铁路、化工、工矿、冶金、钢铁等部门

特征:

采用高频倍压电路,应用新型PWM脉冲宽度调制技术和电压电流双闭环反馈技术;使用进口大功率IGBT器件及其驱动技术,使电压稳定度高,纹波小。选用进口高频高压整流二极管,使倍压筒更加小巧轻便

全国服务电话:027-87999528

性能与特征

1、直流高压发生器输出电压稳定:采用高频倍压电路,应用新PWM 脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率 0.1kV,电流分辨率 1uA。

2、保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。

3、0.75U 功能:增设智能高精度 0.75U 功能一键按钮,按下此按钮,电压电流自动跳转至 0.75U 状态,利于氧化锌避雷器的测试。

4、零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高。

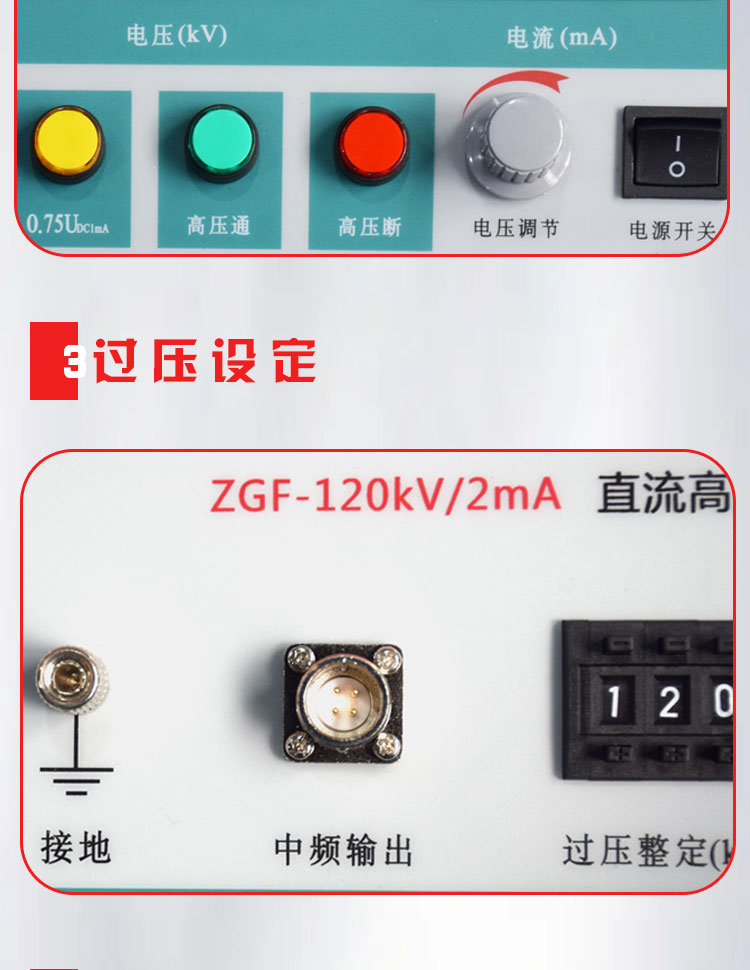

5、过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。

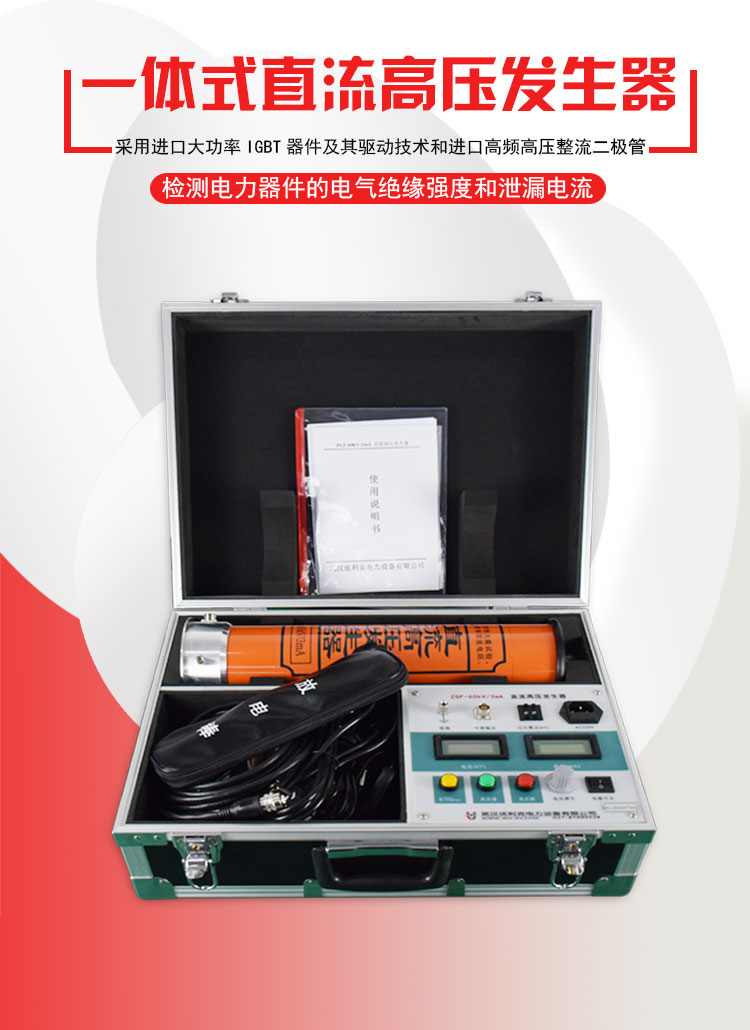

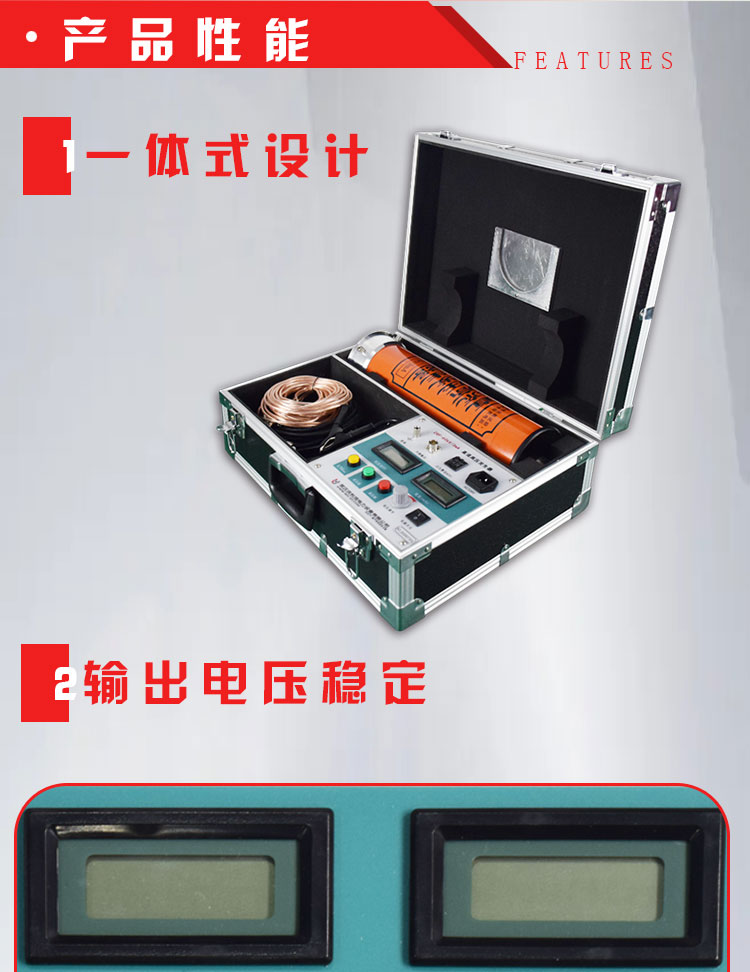

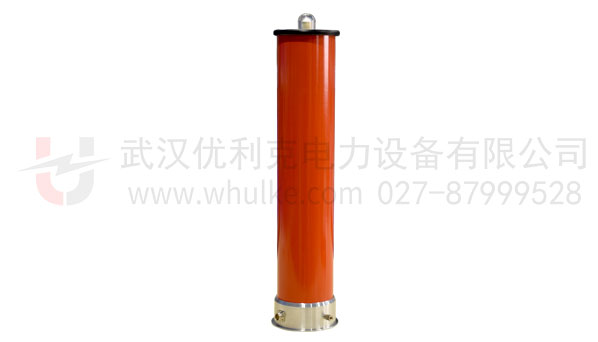

6、一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。

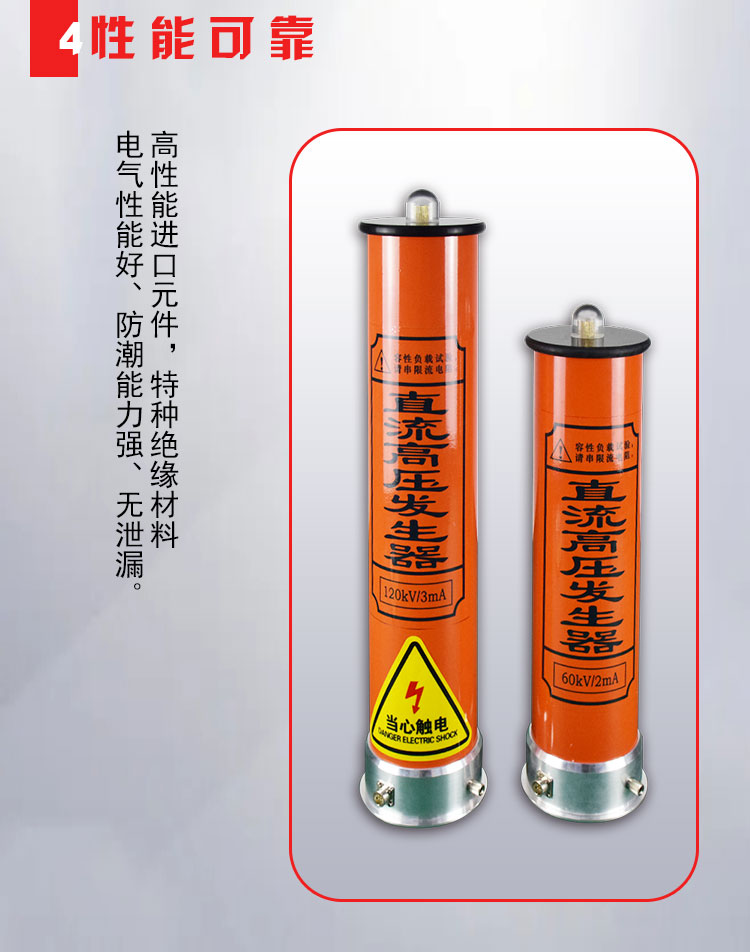

7、性能可靠:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。

8、操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。

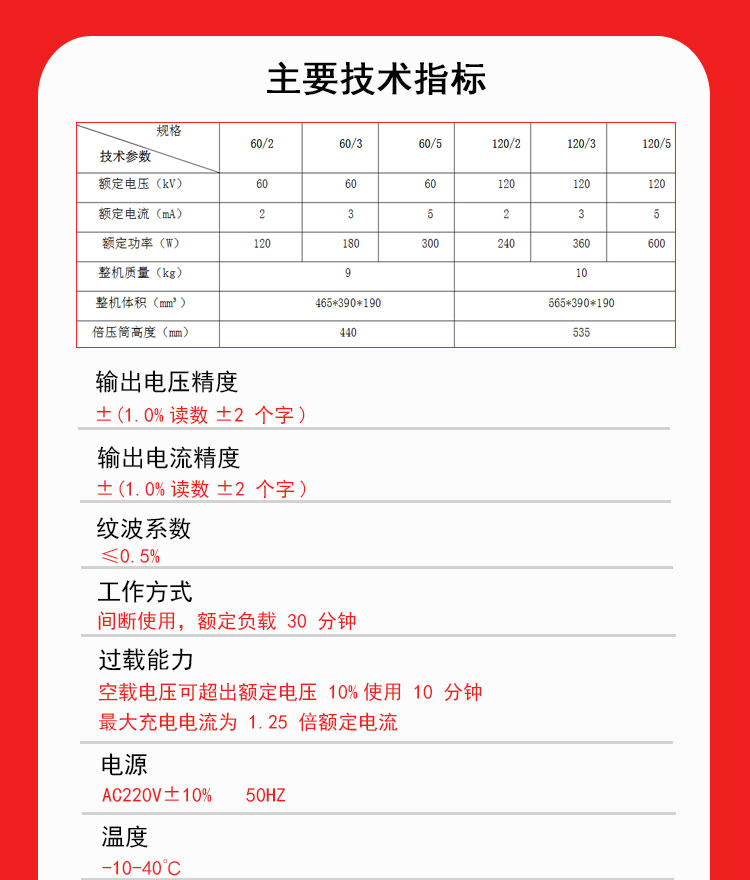

技术参数

技术参数 /规格 60/2 60/3 60/5 120/2 120/3 120/5
额定电压(kV) 60 60 60 120 120 120
额定电流(mA 2 3 5 2 3 5
额定功率(W) 120

180

300 240 360 600
整机质量(kg) 9 10
整机体积(mm³) 465*390*190 565*390*190
倍压筒高度(mm) 440 535
输出电压精度 ±(1.0%读数±2 个字)
输出电流精度 ±(1.0%读数±2 个字)
纹波系数 ≤0.5%
工作方式 间断使用,额定负载 30 分钟
过载能力 空载电压可超出额定电压 10%使用 10 分钟
最大充电电流为 1.25 倍额定电流
电源 AC220V±10% 50HZ
工作环境 温度: -10-40℃
相对湿度:室温为 25℃时不大于 85%(无凝露)
海拔高度:1500 米以下
注:因产品不断更新,不另行通知,以实样为准,武汉优利克电力设备有限公司保留解释权。

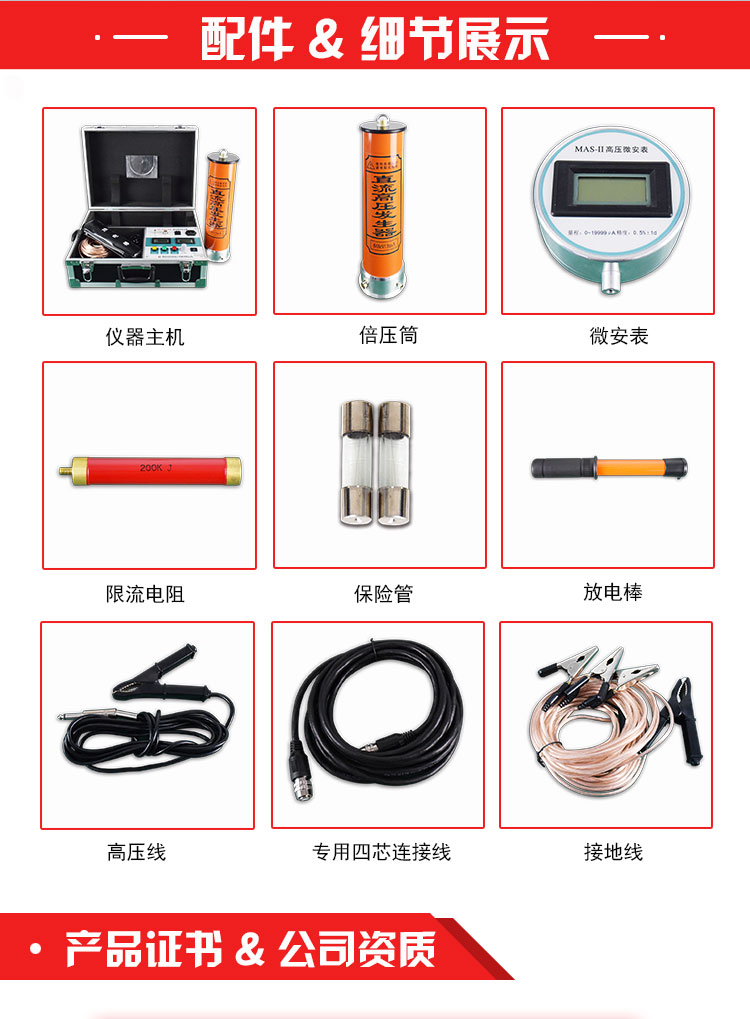

一体式直流高压发生器
一体式直流高压发生器
一体式直流高压发生器
一体式直流高压发生器
一体式直流高压发生器
一体式直流高压发生器
一体式直流高压发生器
一体式直流高压发生器
一体式直流高压发生器

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
